3.8.4 Подбор поршня к цилиндру ВАЗ 2107

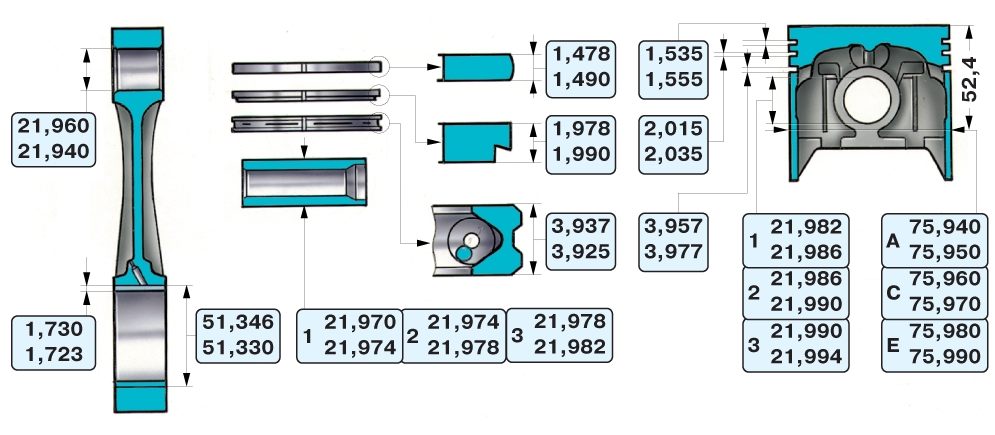

Рис. 3–25. Основные размеры поршня, шатуна, поршневого пальца и поршневых колец

  ПРИМЕЧАНИЕ
Диаметр поршня измеряется в плоскости, перпендикулярной поршневому  пальцу, на расстоянии 52,4 мм от днища поршня (см. рис. 3–25).
По наружному диаметру поршни разбиты на пять классов (A, B, C, D, E) через 0,01 мм, а по диаметру отверстия под поршневой палец — на три категории через 0,004 мм. Класс поршня (буква) и категория отверстия под поршневой палец (цифра) клеймятся на днище поршня
.
Если у двигателя, бывшего в эксплуатации, зазор превышает 0,15 мм, то необходимо заново подобрать поршни к цилиндрам, чтобы зазор был возможно ближе к расчетному.
В запасные части поставляются поршни классов A, C, E. Этих классов достаточно для подбора поршня к любому цилиндру, так как поршни и цилиндры разбиты на классы с некоторым перекрытием размеров.
