Жигули (ВАЗ-2101). Конструктивное отличие автомобиля ВАЗ–2102 от ВАЗ–210



Жигули (ВАЗ-2101). Конструктивное отличие автомобиля ВАЗ–2102 от ВАЗ–210

ДВИГАТЕЛЬ

Система питания

Топливный бак находится под задним полом кузова; крышка люка наливной горловины – с левой стороны автомобиля.

Система выпуска газов

Изменена форма выпускной трубы глушителей.

ТРАНСМИССИЯ

Главная передача

Изменены шестерни главной передачи для обеспечения передаточного числа 4,44.

ХОДОВАЯ ЧАСТЬ

Задняя подвеска

Изменены пружины задней подвески.

Колеса

Колеса измененной конструкции с размером обода 127J-330 (5J–13).

Шины

Шины другого размера: диагональные 6,45–13 (165–330) или радиальные 165/80R13.

ЭЛЕКТРООБОРУДОВАНИЕ

Схема электрооборудования

Схема электрооборудования автомобиля ВАЗ-2102 отличается от схемы автомобиля ВАЗ-2101 только измененным задним жгутом проводов (см. подраздел 11.1.1).

Освещение и сигнализация

Задние фонари и фонарь освещения номерного знака другой конструкции. Лампа освещения багажника заменена плафоном.

КУЗОВ

Остов кузова

В задней части измененной формы. Тип кузова – «универсал».

Двери

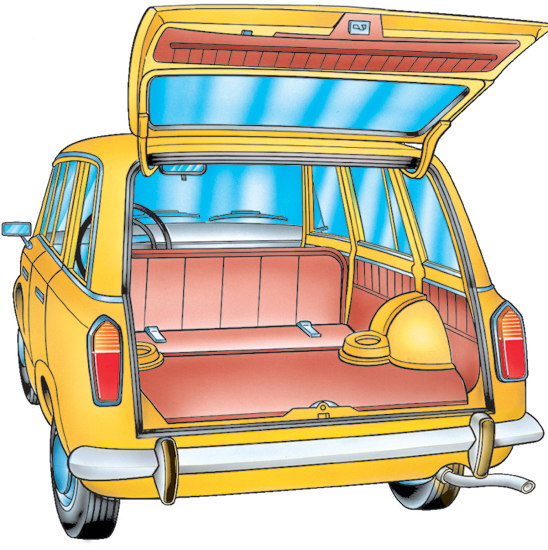

Вид автомобиля ВАЗ-2102 с увеличенной грузовой площадкой

13.3.2 Конструктивное отличие автомобиля ВАЗ–2102 от ВАЗ–210 ВАЗ 2101

Автомобиль имеет четыре боковых двери и дверь задка. Дверь задка одностворчатая, с верхним расположением петель и неподвижным стеклом. Наружная ручка двери задка снабжена замком с ключом для отпирания двери снаружи. Отличаются размеры проемов задних боковых дверей (см. рис. Справочные линейные размеры проемов дверей).

Сиденья

Заднее сиденье другой конструкции. Подушка и спинка заднего сиденья откидываются для увеличения пространства, занимаемого багажом. Подушка в откинутом положении защищает переднее сиденье и увеличивает багажное пространство. Спинка, установленная в горизонтальное положение, служит опорной поверхностью.

Запасное колесо и шоферский инструмент

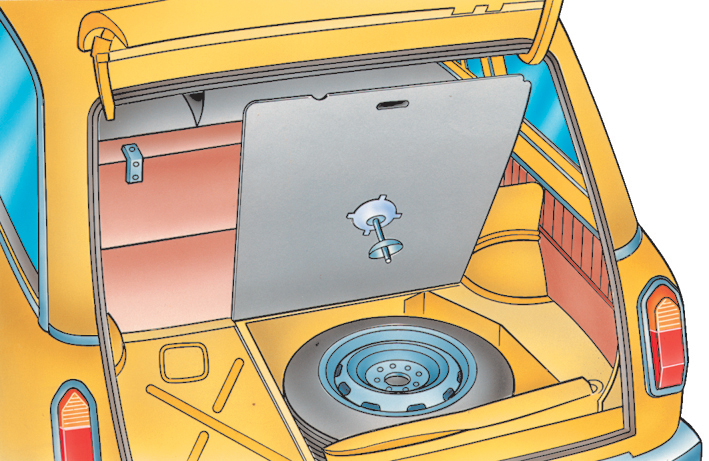

Общий вид отсека для запасного колеса

13.3.2 Конструктивное отличие автомобиля ВАЗ–2102 от ВАЗ–210 ВАЗ 2101

Запасное колесо и шоферский инструмент размещают в отсеке под грузовой площадкой багажника. Чтобы вынуть запасное колесо, необходимо свернуть коврик и отвернуть винт с барашком, крепящий колесо ко дну отсека.
