Жигули (ВАЗ-2101). Снятие и установка насоса омывателя ветрового стекла

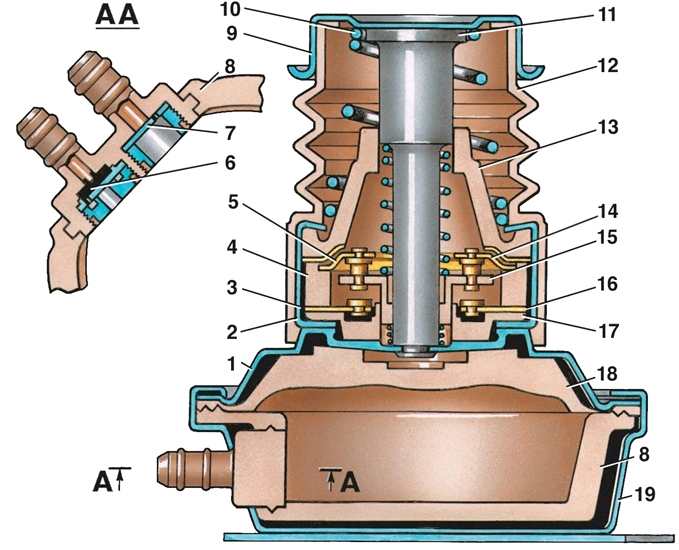

Нагнетательный насос омывателя ветрового стекла

12.7.4 Снятие и установка насоса омывателя ветрового стекла ВАЗ 2101

1 – крышка;
2 – обойма выключателя;
3 – нижний контакт выключателя;
4 – колодка с контактами;
5 – верхний контакт выключателя;
6 – выпускной клапан;
7 – впускной клапан;
8 – корпус насоса;
9 – кнопка;
10 – возвратная пружина;

11 – шток;
12 – чехол;
13 – направляющая штока;
14 – верхний контакт выключателя;
15 – держатель подвижных контактов;
16 – нижний контакт выключателя;
17 – направляющая держателя;
18 – диафрагма;
19 – кожух

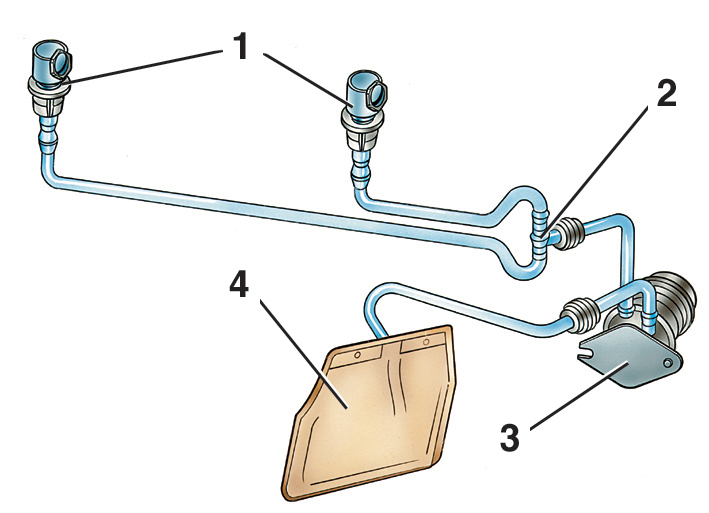

Схема омывателя ветрового окна

1 – жиклеры;

2 – тройник;

3 – насос;

4 – бачок

Насос диафрагменного типа, неразборный, с ножным приводом. В случае неполадок в работе, замените его новым.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для снятия насоса отверните гайки крепления и снимите его в сборе.

2. Отсоедините электрические провода от насоса и снимите трубки со штуцеров.

3. Установку насоса выполняйте в обратном порядке.
