Жигули (ВАЗ-2101). Контрольные приборы



Жигули (ВАЗ-2101). Контрольные приборы

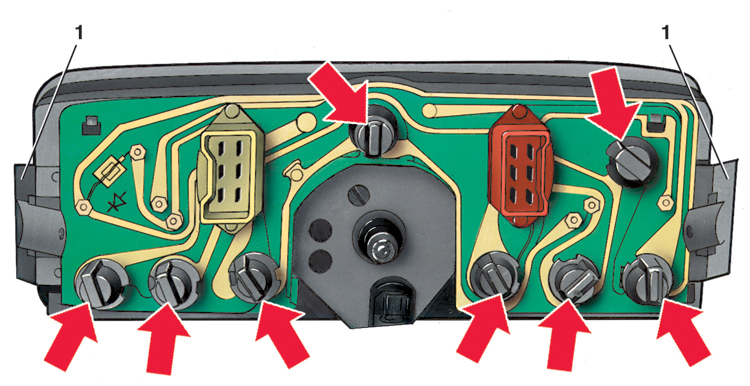

Снятая комбинация приборов

11.6.1 Контрольные приборы ВАЗ 2101
1 – держатель

Cтрелками показаны патроны контрольных ламп и лампа освещения комбинации приборов (средняя вверху).

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Осторожно отверткой снимите крышку гнезда радиоприемника на панели приборов или проволочным крючком либо отверткой снимите левый дефлектор системы отопления салона.
2. Отогните правый пружинный держатель 1 и вытолкните комбинацию приборов из гнезда. В случае повреждения правого держателя отогните левый, к которому можно подобраться рукой из-под панели приборов при снятом блоке предохранителей.
3. Отсоедините от комбинации приборов штепсельные колодки жгута проводов и гибкий вал привода спидометра, предварительно отвернув гайку крепления гибкого вала.
4. Установку комбинации приборов производите в обратном порядке.
Предупреждение комбинации приборов обратите внимание на то, как был проложен гибкий вал привода спидометра, и при установке комбинации приборов расположите гибкий вал по прежней трассе, не допуская его изгибов радиусами менее 100 мм.
