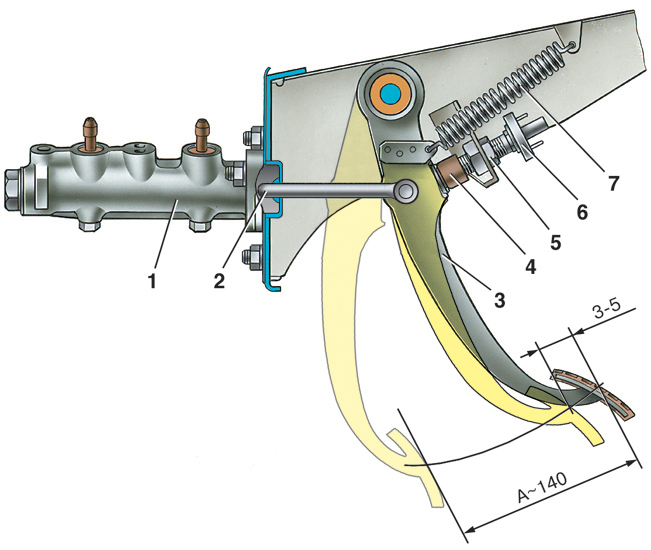

| 1 – главный цилиндр; 2 – толкатель; 3 – педаль тормоза; 4 – буфер выключателя стоп-сигнала; |
5 – гайка выключателя; 6 – выключатель стоп-сигнала; 7 – оттяжная пружина педали |
Свободный ход педали тормоза должен быть 3–5 мм, а полный – около 140 км.
Свободный ход педали регулируется перемещением выключателя 6 стоп-сигнала с
последующим затягиванием гайки 5.
При нормальном свободном ходе педали толкатель 2 слегка касается о поршень.
Полный ход педали не регулируется, он обеспечивается конструкцией привода тормозов.
