Жигули (ВАЗ-2101). Установка коробки дифференциала

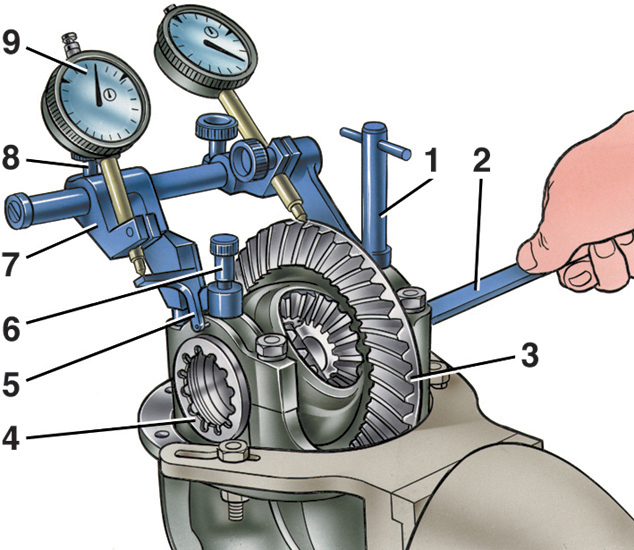

натяга подшипников коробки дифференциала приспособлением А.95688/R

7.4.12 Установка коробки дифференциала ВАЗ 2101

1 – винт крепления;
2 – ключ А.55085;
3 – ведомая шестерня;
4 – регулировочная гайка;
5 – промежуточный рычаг;

6 – винт крепления;
7 – кронштейн индикатора;
8 – винт затягивания кронштейна;
9 – индикатор для проверки предварительного натяга подшипников коробки дифференциала

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите в картер, предварительно собранную коробку дифференциала, вместе с наружными кольцами подшипников.

2. Установите две регулировочные гайки 4 так, чтобы они соприкасались с кольцами подшипников.

3. Установите крышки подшипников и затяните болты крепления динамометрическим ключом.
