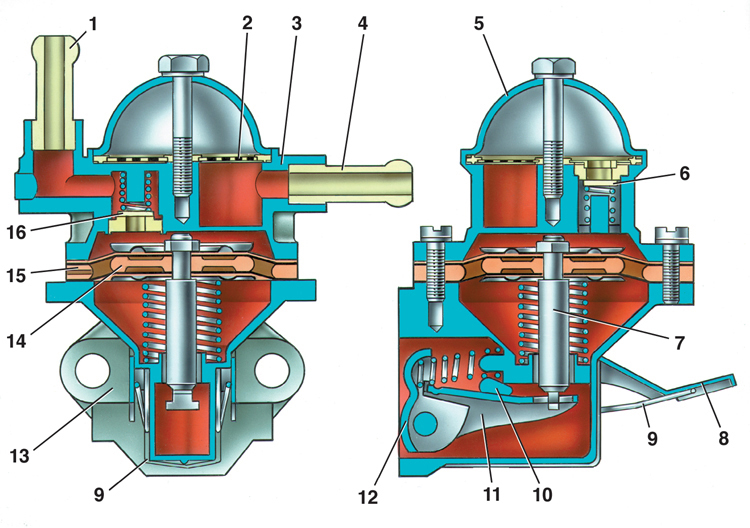

1 – нагнетательный патрубок; 2 – фильтр; 3 – корпус; 4 – всасывающий патрубок; 5 – крышка; 6 – всасывающий клапан; 7 – толкатель; 8 – рычаг ручной подкачки топлива; 9 – пружина; |
10 – кулачок; 11 – балансир; 12 – рычаг механической подкачки топлива; 13 – нижняя крышка; 14 – внутренняя дистанционная прокладка; 15 – наружная дистанционная прокладка; 16 – нагнетательный клапан |

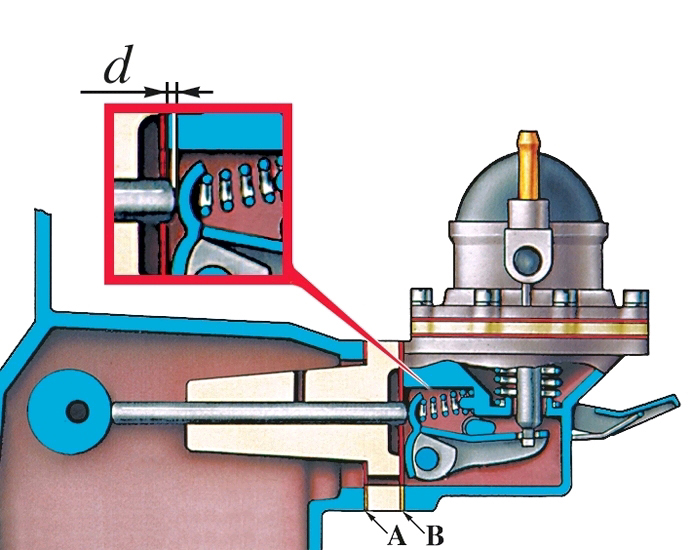

Схема для контроля и регулировки выступания толкателя привода насоса
А – прокладка толщиной 0,27–0,33 мм; В – прокладка толщиной 0,70–0,80 мм; d – выступание толкателя |
Проверка
Недостаточное наполнение карбюратора бензином может зависеть от неисправности
топливного насоса, а также от засорения или повреждения трубопроводов.
ПОРЯДОК ВЫПОЛНЕНИЯ | |
|
Разборка, очистка и проверка деталей
ПОРЯДОК ВЫПОЛНЕНИЯ | |||||
|
Установка
Схема установки насоса показана на рис. Схема
для контроля и регулировки выступания толкателя привода насоса.
ПОРЯДОК ВЫПОЛНЕНИЯ | |||
|
