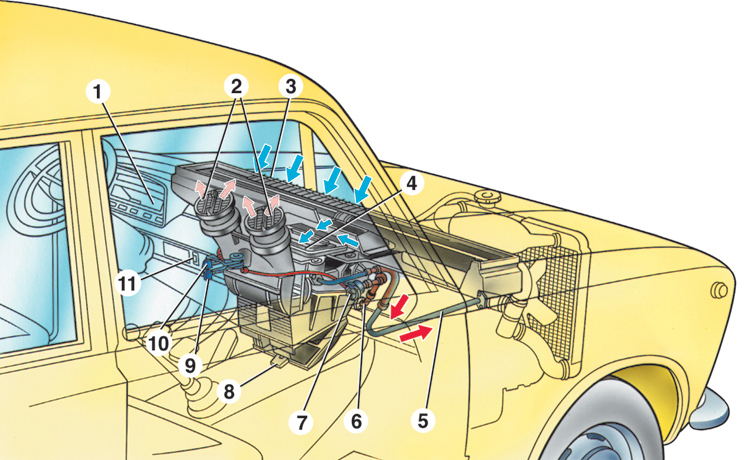

1 – указатель температуры жидкости в системе охлаждения
двигателя; 2 – поворотные дефлекторы; 3 – люк для забора воздуха (на капоте двигателя; 4 – крышка люка воздухопритока; 5 – трубопровод для отвода охлаждающей жидкости; 6 – трубопровод для подвода горячей жидкости в радиатор отопителя; 7 – кран отопителя; |
8 – воздухораспределительная крышка
кожуха отопителя; 9 – рычаг управления краном отопителя; 10 – рычаг управления крышкой люка воздухопритока; 11 – трехпозиционный переключатель электровентилятора отопителя. Голубые стрелки – холодный воздух; розовые стрелки – подогретый воздух; красные стрелки – охлаждающая жидкость |
