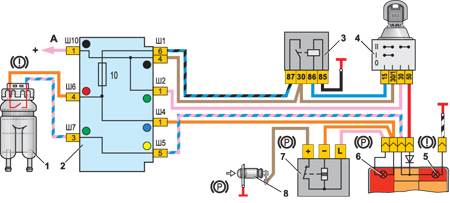

Жигули (ВАЗ-2105). Схема соединений контрольных ламп тормозной системы

1 – датчик уровня тормозной жидкости; 2 – монтажный блок; 3 – реле зажигания; 4 – выключатель зажигания; 5 – контрольная лампа уровня тормозной жидкости;

6 – контрольная лампа стояночного тормоза; 7 – реле-прерыватель контрольной лампы стояночного тормоза; 8 – выключатель контрольной лампы стояночного тормоза; А – к выводу “30” генератора
