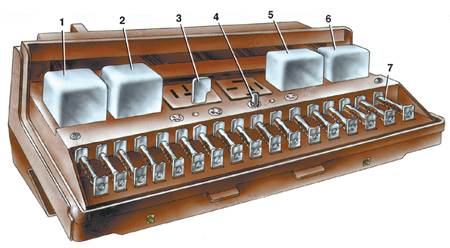

| 1 – реле включения обогрева заднего стекла (Р1);
2 – реле включения очистителей и омывателя фар (Р2); 3 – перемычка на месте установки реле включения звуковых сигналов; 4 – запасной предохранитель; |
5 – реле включения дальнего света
фар (Р5); 6 – реле включения ближнего света фар (Р6); 7 – предохранитель. Предохранители в монтажном блоке пронумерованы по порядку слева направо |
|
№ предохранителя
|
Защищаемые цепи
|
|
1 (8А)
|
Задние фонари (свет заднего хода). Электродвигатель
отопителя. Контрольная лампа и реле обогрева заднего стекла (обмотка)
|
|
2 (8А) |
Электродвигатели очистителя и омывателя ветрового стекла.
Электродвигатели очистителей и омывателя фар. Реле очистителя ветрового
стекла. Реле очистителей и омывателя фар (контакты)
|
|
3(8А)
|
Резервный
|
|
4(8А)
|
Резервный
|
|
5 (16А)
|
Элемент обогрева заднего стекла и реле включения обогрева
(контакты)
|
|
6 (8А)
|
Прикуриватель. Штепсельная розетка для переносной лампы
|
|
7 (16А)
|
Звуковые сигналы
|
|
8 (8А)
|
Указатели поворота в режиме аварийной сигнализации.
Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации
в режиме аварийной сигнализации
|
|
9 (8А)
|
Регулятор напряжения генератора
|
|
10 (8А)
|
Указатели поворота в режиме указания поворота и соответствующая
контрольная лампа. Контрольные лампы резерва топлива, давления масла,
стояночного тормоза, уровня тормозной жидкости. Контрольная лампа заряда
аккумуляторной батареи. Комбинация приборов. Вольтметр. Система управления
пневмоклапаном карбюратора. Реле-прерыватель контрольной лампы стояночного
тормоза. Задние фонари (лампы стоп-сигнала). Плафоны внутреннего освещения
кузова.
|
|
11 (8А)
|
Правая фара (дальний свет). Обмотка реле включения очистителей
фар (при включенном дальнем свете)
|
|
12 (8А)
|
Левая фара (дальний свет). Контрольная лампа включения
дальнего света фар
|
|
13 (8А)
|
Левая фара (габаритный свет). Правый задний фонарь (габаритный
свет)
|
|
14 (8А)
|
Фонари освещения номерного знака. Подкапотная лампа.
Контрольная лампа включения габаритного освещения.
|
|
15 (8А)
|
Правая фара (габаритный свет). Левый задний фонарь (габаритный
свет). Лампа освещения прикуривателя. Лампы освещения приборов. Лампа
освещения вещевого ящика
|
|
16 (8А)
|
Правая фара (ближний свет). Обмотка реле включения очистителей
фар (при включенном ближнем свете)
|
|
17 (8А)
|
Левая фара (ближний свет)
|
