Жигули (ВАЗ-2105). Топливный бак

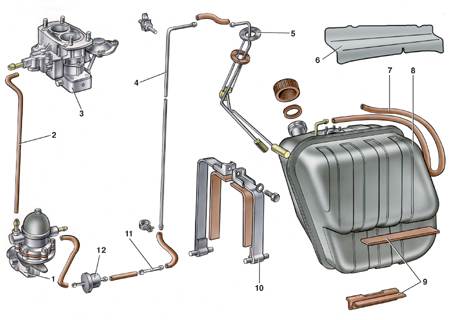

в карбюратор

1 – топливный насос;
2 – шланг к карбюратору;
3 – карбюратор;
4 – задняя трубка;
5 – датчик указателя уровня и резерва топлива;
6 – предохранительный щиток;

7 – трубка вентиляции бака;
8 – топливный бак;
9 – прокладки;
10 – хомут крепления топливного бака;
11 – передняя трубка;
12 – фильтр тонкой очистки топлива

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Cлейте из бака бензин.

2. Cнимите щиток 6.

3. Cнимите шланги, соединяющие топливный бак с наливной горловиной, отсоедините провода и шланг от датчика 5 уровня топлива, отверните болты крепления и снимите бак 8.

4. Установку топливного бака производите в обратном порядке.

Очистка и контроль

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите с бака датчик уровня топлива. Для удаления загрязнений и отложений промойте бак бензином. Затем струей горячей воды промойте и пропарьте бак от остатков бензина.

2. Тщательно осмотрите бак по линии стыка и убедитесь в отсутствии течи. Обнаруженную течь запаяйте мягким припоем.

3. Паять можно только хорошо промытый и пропаренный бак, не содержащий паров бензина, чтобы не было воспламенения при пайке.
