Жигули (ВАЗ-2105). Управление вентиляцией и отоплением салона

и отоплением салона 1

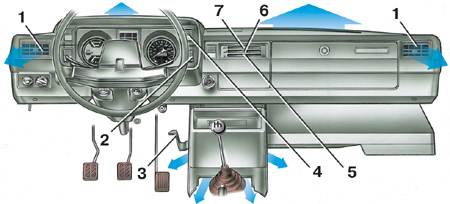

3.3.1 Управление вентиляцией и отоплением салона ВАЗ 2105

1 – боковые сопла;
2 – переключатель электровентилятора
отопителя;
3 – рычаг управления воздухораспределительной крышкой;

4 – выключатель электрообогрева заднего стекла;
5 – распределительный рычаг;
6 – рычаг управления крышкой люка воздухопритока;
7 – рычаг управления краном отопителя

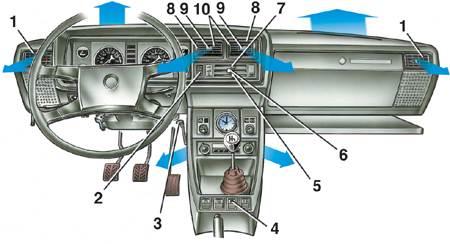

Органы управления вентиляцией и отоплением салона 2

1 – боковые сопла;
2 – переключатель электровентилятора отопителя;
3 – рычаг управления воздухораспределительной крышкой;
4 – выключатель электрообогрева
заднего стекла;

5 – распределительный рычаг;
6 – рычаг управления крышкой люка воздухопритока;
7 – рычаг управления краном отопителя;
8 – регуляторы заслонок сопел;
9 – рычажок;
10 – центральные сопла

Вентиляция и отопление салона регулируются в зависимости от температуры наружного воздуха, как указано ниже (см. подраздел 3.3.1 , подраздел 3.3.2 и подраздел 3.3.3). Там же смотрите пояснения к данным рисункам.
