Жигули (ВАЗ-2105). Комбинация приборов

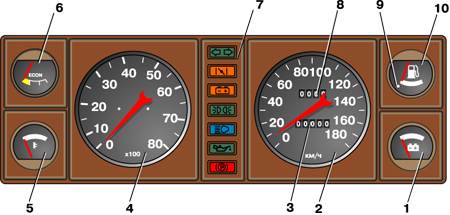

Комбинация приборов

1 – вольтметр (см. поз. 14 рис. Щиток приборов);
2 – спидометр;
3 – суммирующий счетчик пройденного пути;
4 – тахометр. Прибор электронного типа, указывает частоту вращения коленчатого вала двигателя. Желтая зона шкалы обозначает режим работы двигателя с высокой частотой вращения коленчатого вала, красная зона шкалы – опасные для двигателя режимы;
5 – указатель температуры жидкости в системе охлаждения двигателя. Стрелка в зеленой зоне шкалы указывает на нормальную температуру охлаждающей жидкости. Переход стрелки в красную зону шкалы указывает на перегрев двигателя;

6 – эконометр. Прибор помогающий водителю при загородном движении подобрать частотой вращения коленчатого вала двигателя, а также соответствующей передачей в коробке передач наиболее экономичный с точки зрения расхода топлива режим движения. При экономичном режиме движения стрелка прибора находится в зеленой зоне шкалы;
7 – блок контрольных ламп;
8 – суточный счетчик пройденного пути;
9 – контрольная лампа резерва топлива (см. поз. 17 рис. Щиток приборов);
10 – указатель уровня топлива
