Жигули (ВАЗ-2105). Органы управления



Жигули (ВАЗ-2105). Органы управления

Органы управления

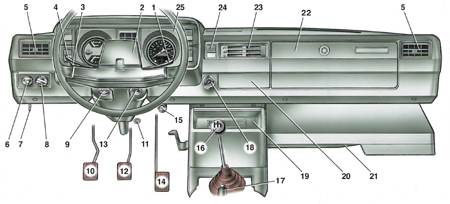

3.2.1 Органы управления ВАЗ 2105
1 – рычаг переключателя стеклоочистителей и омывателей;
2 – выключатель звуковых сигналов;
3 – рычаг переключателя указателей поворота;
4 – рычаг переключателя света фар;
5 – боковые сопла системы вентиляции и отопления салона;
6 – выключатель освещения приборов. Вращением рукоятки, при включенном наружном освещении, включается освещение приборов и регулируется их яркость;
7 – рычаг привода замка капота двигателя;
8 – гидрокорректор фар. Вращением рукоятки, в зависимости от загрузки автомобиля, корректируется угол наклона пучка света фар таким образом, чтобы на ближнем свете не ослеплялись водители встречного транспорта;
9 – выключатель зажигания;
10 – педаль сцепления;
11 – патрон подключения переносной лампы;
12 – педаль тормоза;
13 – выключатель аварийной сигнализации. При нажатии на кнопку включается мигающий свет всех указателей поворота и контрольной лампы в самой кнопке. Аварийная сигнализация выключается при повторном нажатии на кнопку;
14 – педаль акселератора;
15 – рукоятка управления воздушной заслонкой карбюратора. Служит для пуска холодного двигателя. При вытянутой рукоятке воздушная заслонка карбюратора закрыта, при утопленной рукоятке – открыта;
16 – рычаг переключения передач. На рукоятке рычага нанесена схема переключения передач;
  17 – рычаг стояночного тормоза. Перемещением рычага вверх приводятся в действие колодки тормозов задних колес. Для возвращения рычага в исходное положение нажмите на кнопку на торце рукоятки рычага. В случае крайней необходимости, стояночным тормозом можно пользоваться во время движения автомобиля для притормаживания либо использовать его одновременно с рабочими тормозами;
18 – прикуриватель. Для пользования нажмите на кнопку патрона, который остается в утопленном положении. Примерно через 15 с он автоматически возвращается в первоначальное положение, готовый к применению. При включенном переключателе наружного освещения и включенном выключателе освещения приборов специальная лампа освещает гнездо прикуривателя;
19 – декоративная крышка гнезда радиоприемника;
20 – пепельница. Чтобы воспользоваться пепельницей, потяните ее на себя за фланец. Для очистки пепельницы выньте ее, нажав на пластину гашения сигарет;
21 – вещевая полка;
22 – вещевой ящик. Чтобы открыть вещевой ящик, поверните ручку замка по часовой стрелке. Если ключ в выключателе зажигания находится в положении I или III, внутренняя часть ящика освещается лампой. При закрывании крышки лампа гаснет;
23 – блок рычагов управления системой вентиляции и отопления салона;
24 – заглушка. В вариантном исполнении вместо заглушки устанавливается переключатель стеклоочистителя и омывателя заднего стекла. При нажатии на плечо клавиши до фиксированного положения включается стеклоочиститель. При повторном нажатии на плечо клавиши дополнительно включается омыватель (нефиксированное положение), а при снятии нагрузки – омыватель отключается;
25 – щиток приборов
