8.19.6. Основные сечения и контрольные точки кузова автомобиля

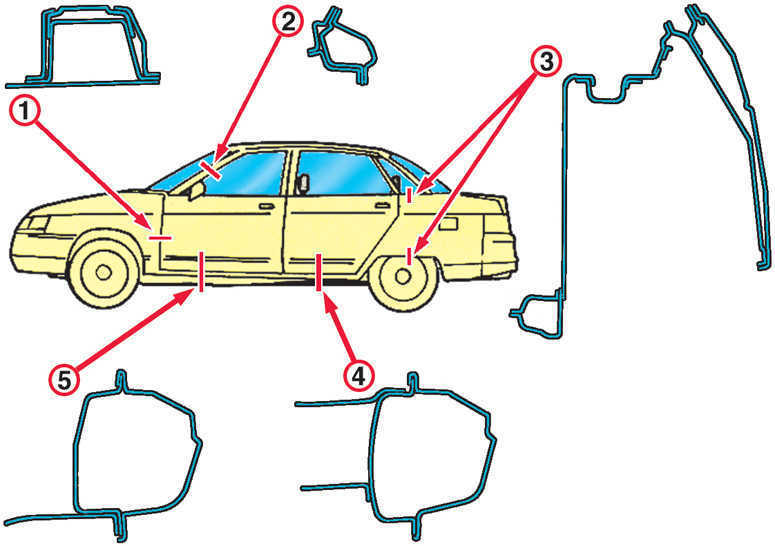

Основные сечения кузова (вид сбоку)
 |
|

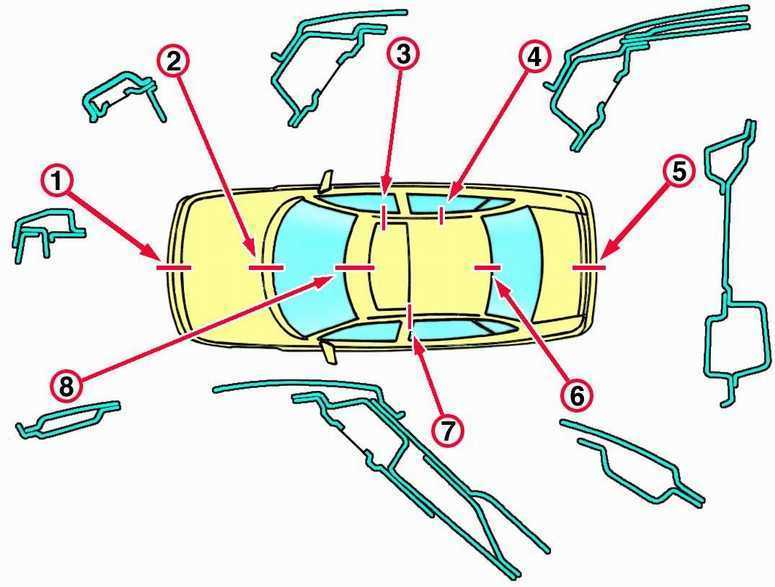

Основные сечения кузова (вид сверху)
 |
|

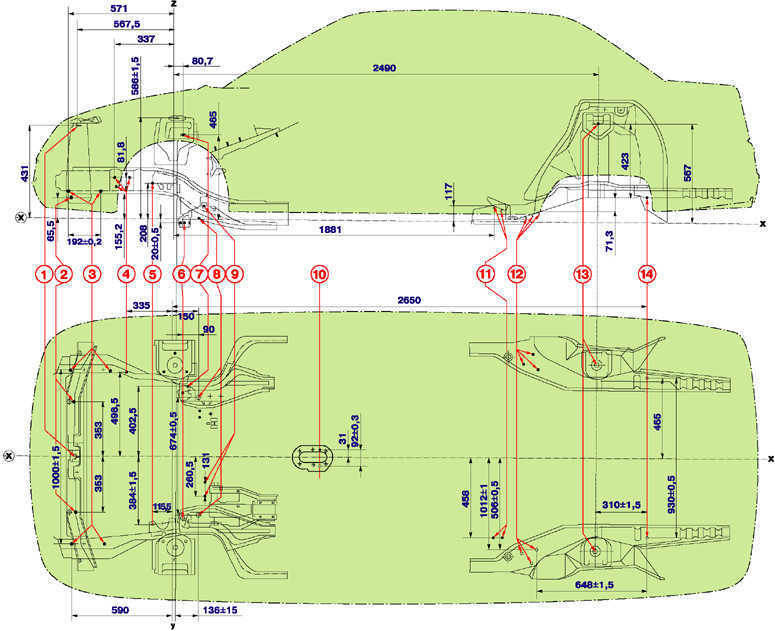

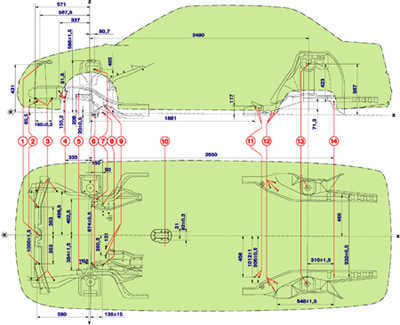

Основные справочные размеры точек крепления узлов и агрегатов автомобиля
 |
|
| X, У, Z – базовые линии; 1 – верхнего крепления радиатора; 2 – поперечины передней подвески к рамке радиатора; 3 – рычагов передней подвески; 4 – правой опоры силового агрегата; 5 – правой опоры силового агрегата; 6 – базовые точки; 7 – верхней штанги подвески силового агрегата; |
8 – базовые отверстия; 9 – задней подвески силового агрегата; 10 – рычага переключения передач; 11 – регулятора тормозов; 12 – рычагов задней подвески; 13 – верхних точек крепления стоек задней подвески; 14 – базовые отверстия |
