8.16.2. Снятие и установка отопителя

ОБЩИЕ СВЕДЕНИЯ

Предупреждение крайней необходимости завод-изготовитель не рекомендует снимать следующие узлы и детали:

8.15.2 Снятие и установка отопителя ВАЗ 2110

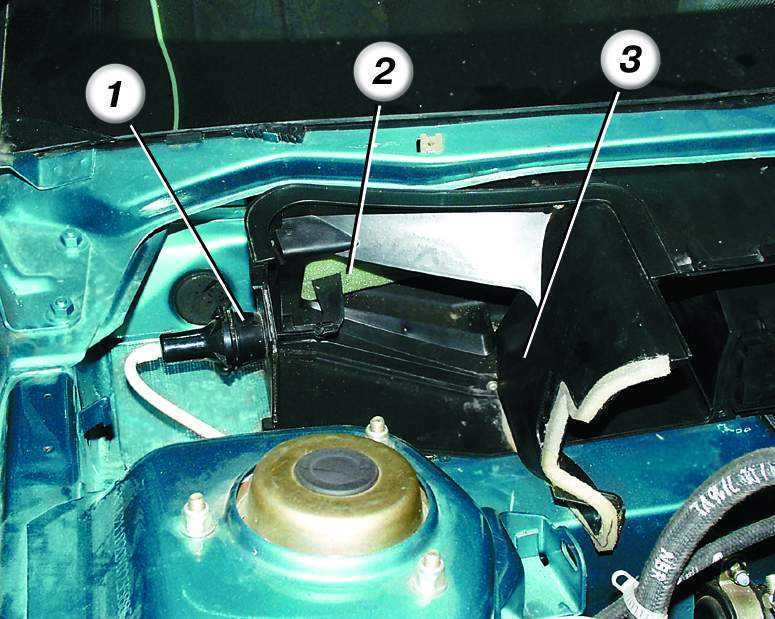

Клапан 1 управления заслонкой рециркуляции, заслонку 2 рециркуляции воздухозаборника, водоотражательный щиток 3 воздухозаборника и...

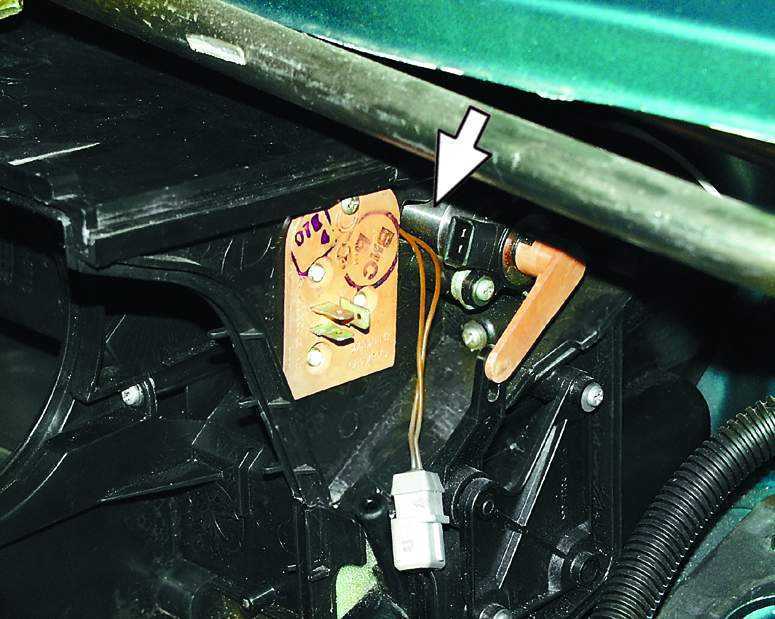

...микромоторедуктор привода заслонки управления отопителем.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
2. Снимите облицовку, накладку рамы ветрового стекла и шумоизоляционные обивки (см. подраздел 8.8 ).
3. Снимите вентилятор отопителя (см. подраздел 7.11.3 ).

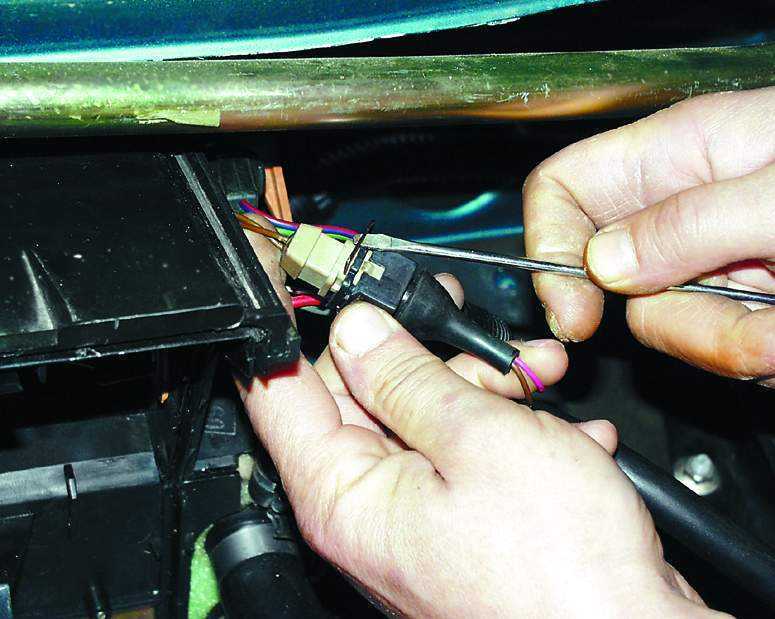

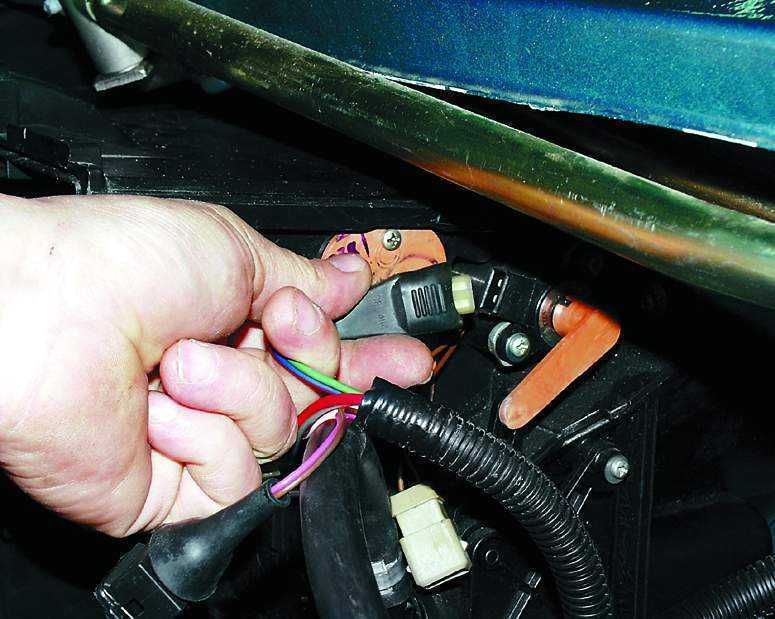

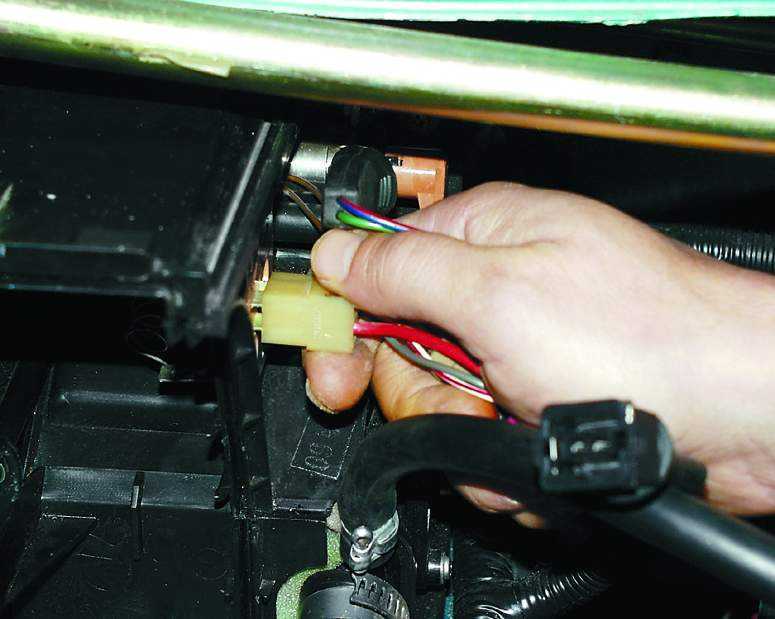

4. Подцепив отверткой пружинный зажим, отсоедините колодку от жгута проводов.	5. Отсоедините колодку от дополнительного резистора.	6. Отсоедините колодку от микромоторедуктора.

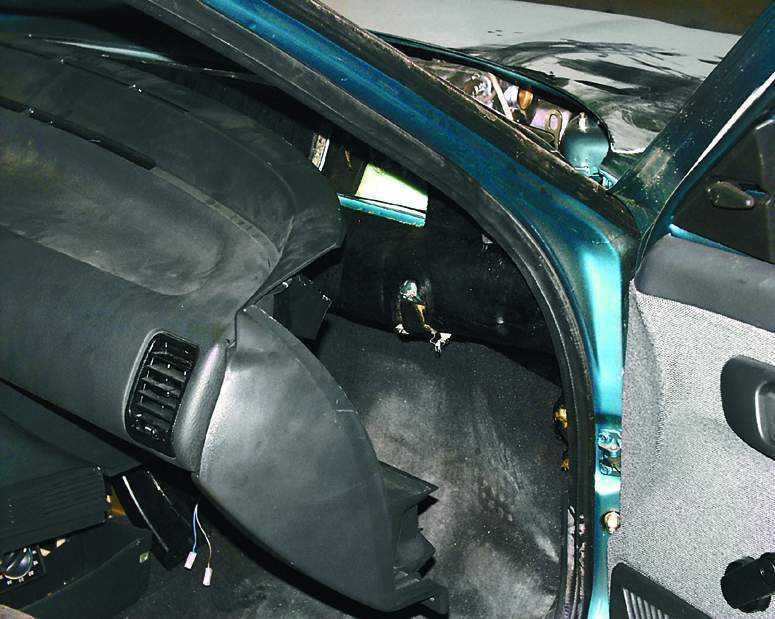

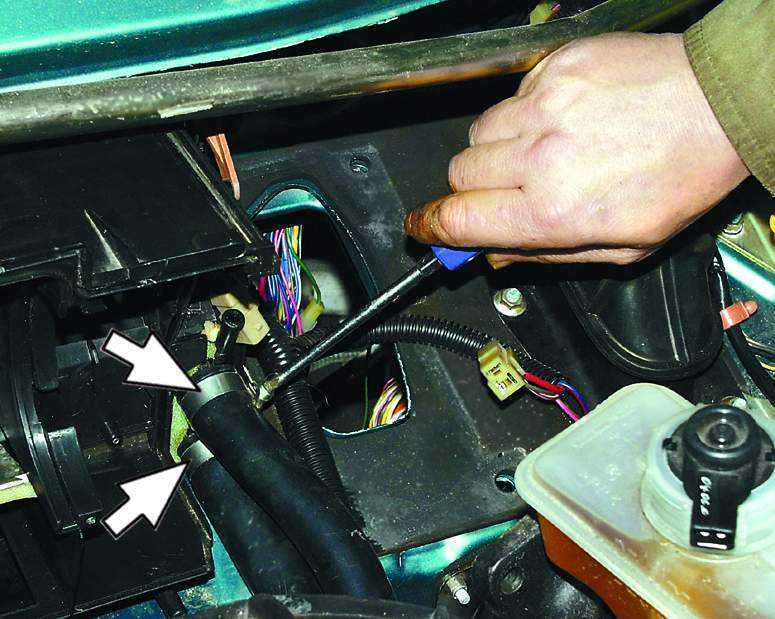

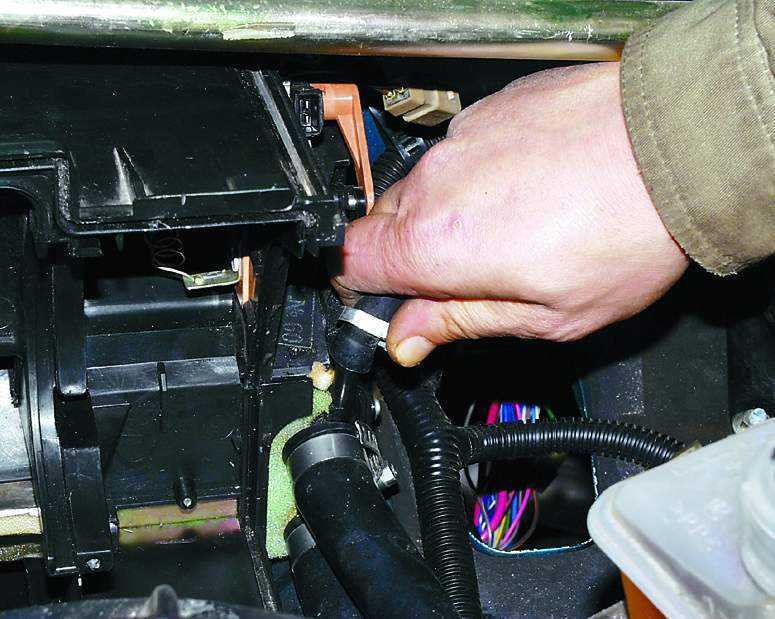

7. Ослабив затяжку хомута, отсоедините пароотводящий шланг от штуцера радиатора.	8. Ослабив затяжку хомутов, отсоедините шланги от штуцеров радиатора отопителя.	9. Отверните винты и гайки крепления панели приборов (см. подраздел 8.15.1 ) и, ничего не отсоединяя от панели, аккуратно отведите ее правую сторону.

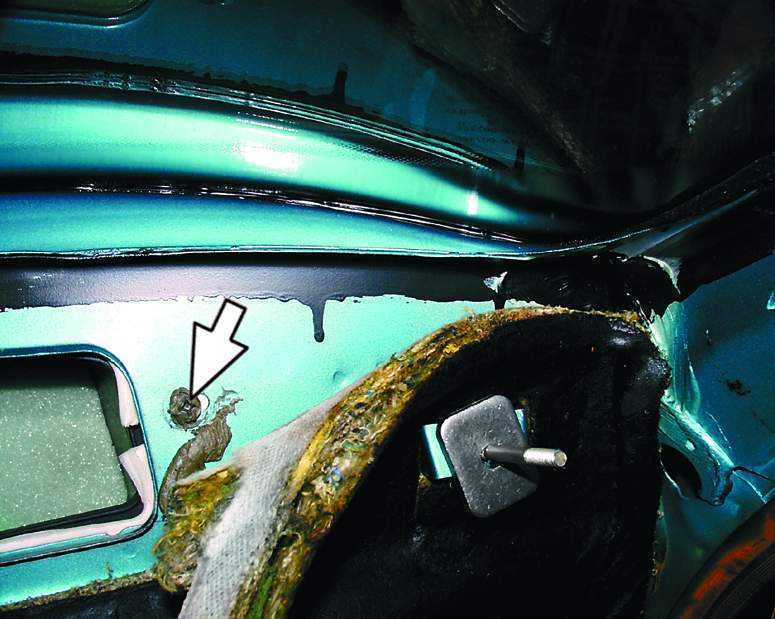

10. В середине щита передка отверните три винта крепления отопителя.	11. Отогните край шумоизоляции и отверните четвертый винт крепления отопителя в левой части щита передка.	12. Выньте отопитель в сторону моторного отсека. Установите отопитель в порядке, обратном снятию.
