| 1. Отсоедините провод от клеммы
«–» аккумуляторной батареи. |
| |
 |
 |

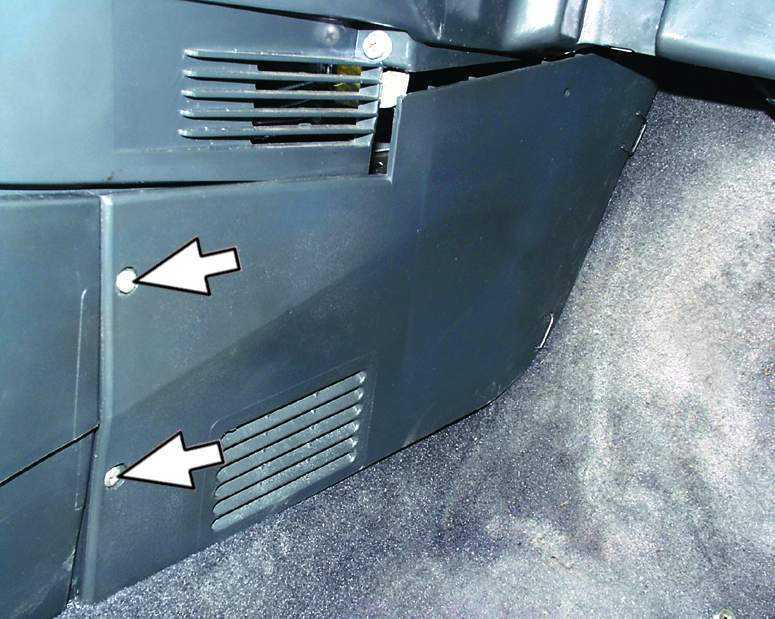

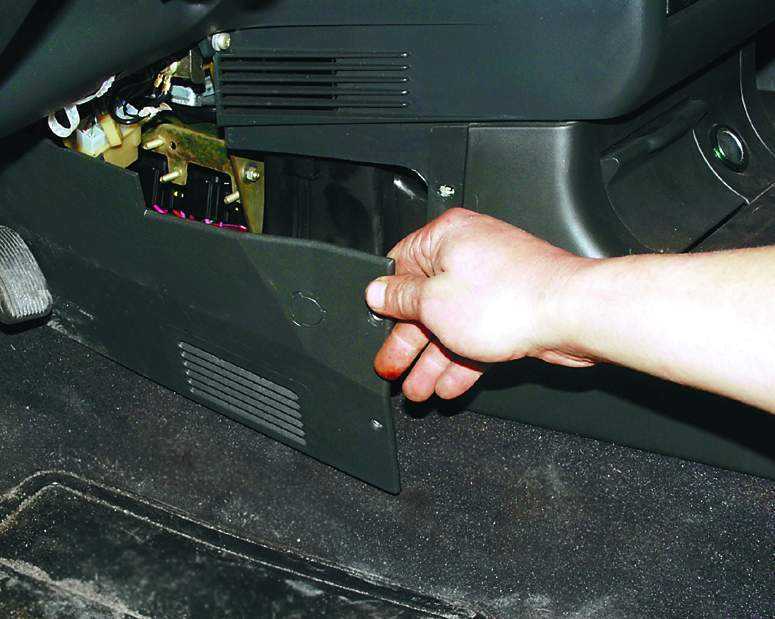

| 2. Отверните два винта крепления.
|
3. Снимите левую облицовку туннеля
пола.
|
4. Отверните два винта крепления
и снимите правую облицовку туннеля пола. |
 |
 |
|

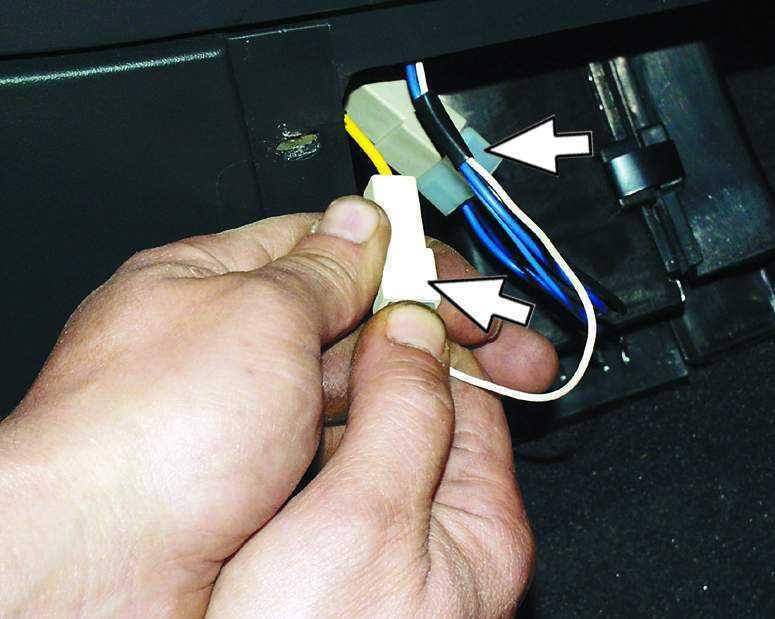

| 5. Через открывшуюся нишу с правой
стороны разъедините колодки подсветки прикуривателя и самого прикуривателя.
|

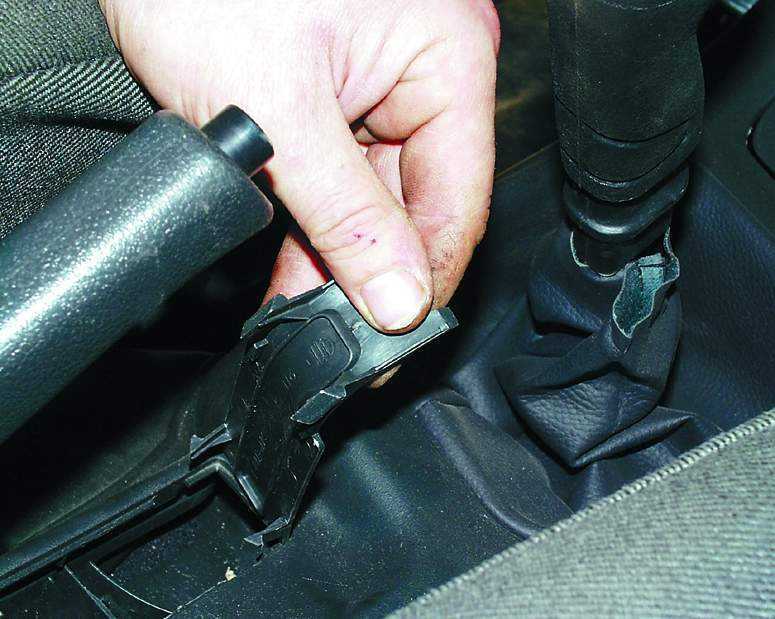

6. Отжав переднюю часть накладки
под рычагом стояночного тормоза, снимите накладку с облицовки.
|
7. Потянув вверх, снимите рукоятку
с рычага переключения передач.
|
| |
 |
 |
| 8. Отожмите отверткой защелки крепления
чехла рычага переключения передач... |
9. ...с четырех сторон и снимите
чехол. |

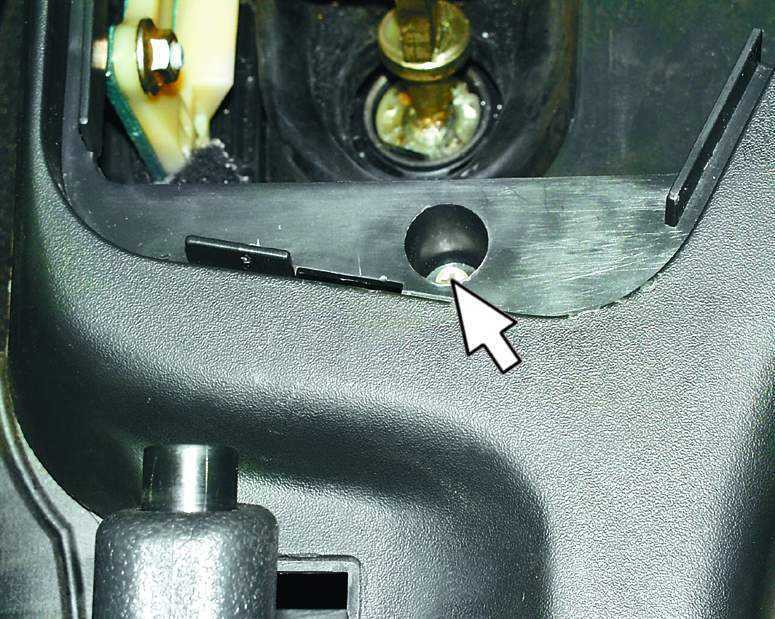

10. Отверните винт центрального
крепления облицовки.
|
| |
|
 |
|
11. Откиньте сиденье назад, приподняв передний край (см.
подраздел
8.11), и отверните по одному винту
среднего крепления облицовки с обеих сторон.
|
12. Сдвинув сиденья до упора вперед,
отверните по одному винту заднего крепления облицовки с обеих сторон.
|

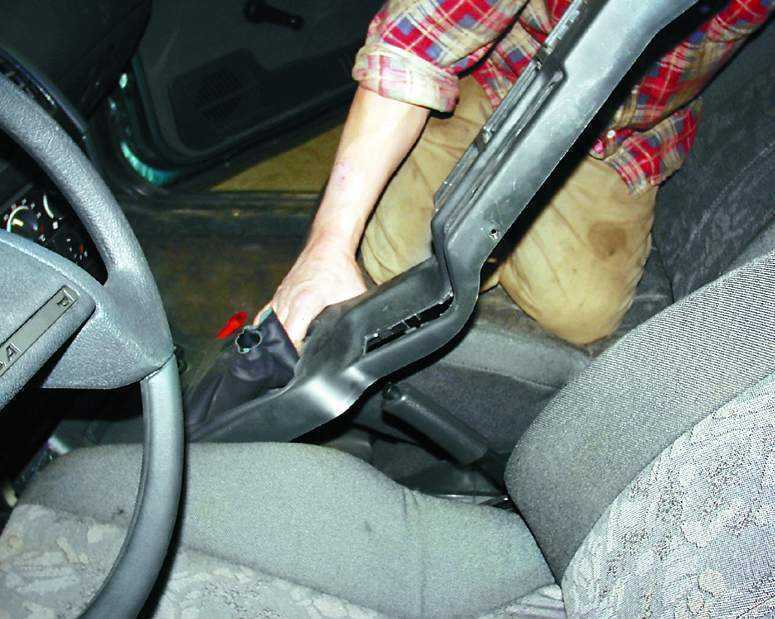

13. Снимите верхнюю облицовку, сдвинув
ее назад. Верхняя облицовка устанавливается в порядке, обратном снятию.
|
 |
 |
 |

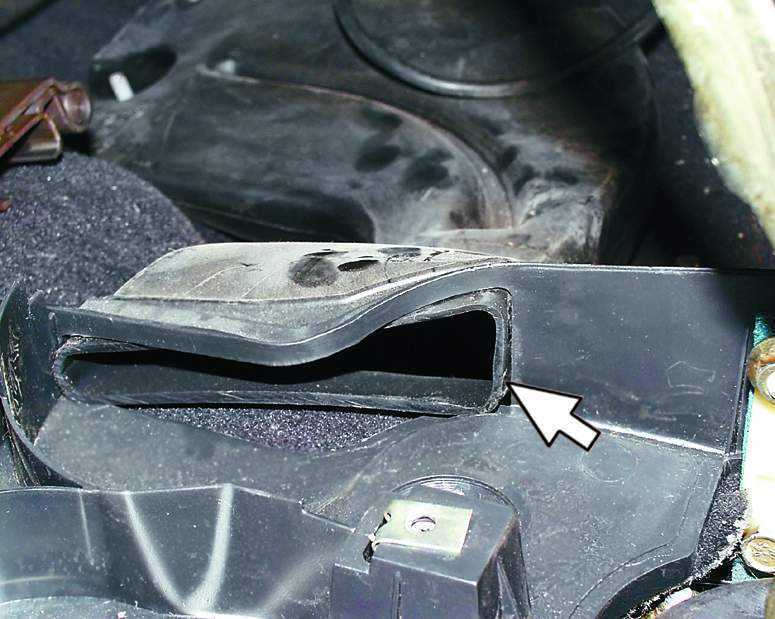

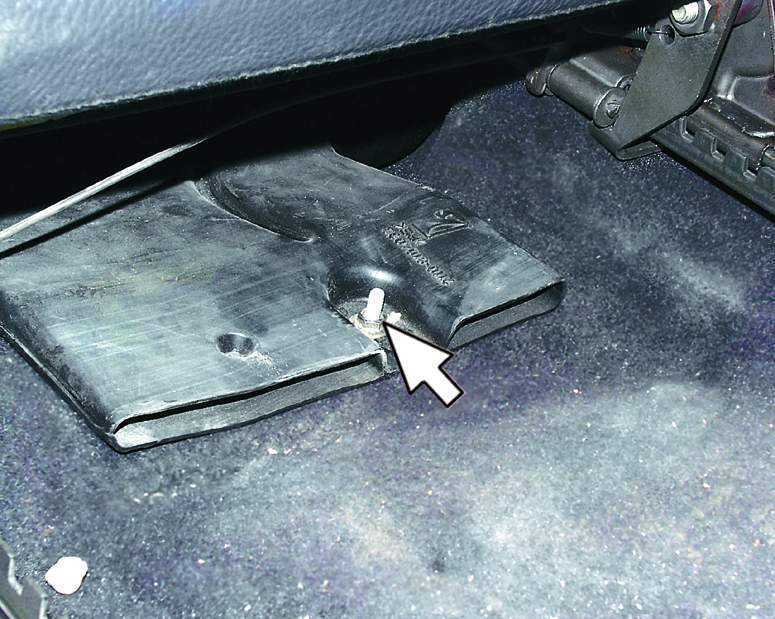

| 14. Отверните по одной гайке крепления
и снимите воздуховоды, вынув их из-под сидений с обеих сторон (сиденья
должны быть сдвинуты вперед). |

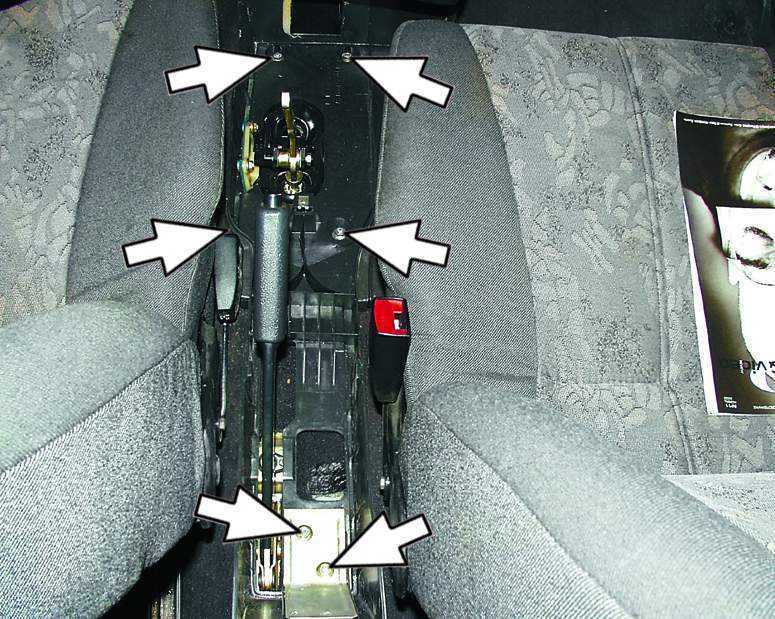

15. Отверните шесть гаек крепления
нижней облицовки. |

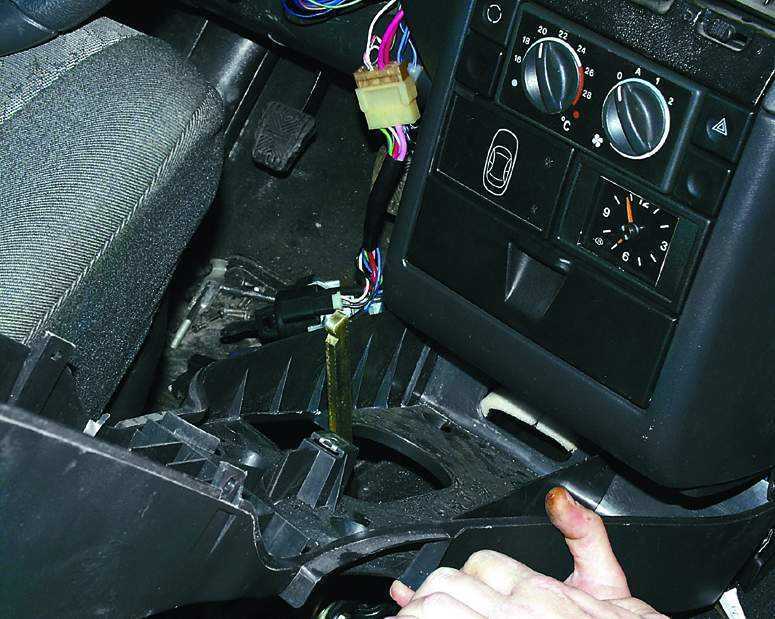

16. Снимите нижнюю облицовку.
|
 |
17. Установите нижнюю облицовку
в порядке, обратном снятию. При этом обратите внимание, чтобы раструбы
обоих воздуховодов попали в отверстия нижней облицовки. |
