Лада (ВАЗ-2110). Замена замка задней двери



Лада (ВАЗ-2110). Замена замка задней двери

8.10.8. Замена замка задней двери

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите обивку двери (см. подраздел 8.10.1).
8.9.8 Замена замка задней двери ВАЗ 2110 8.9.8 Замена замка задней двери ВАЗ 2110 8.9.8 Замена замка задней двери ВАЗ 2110

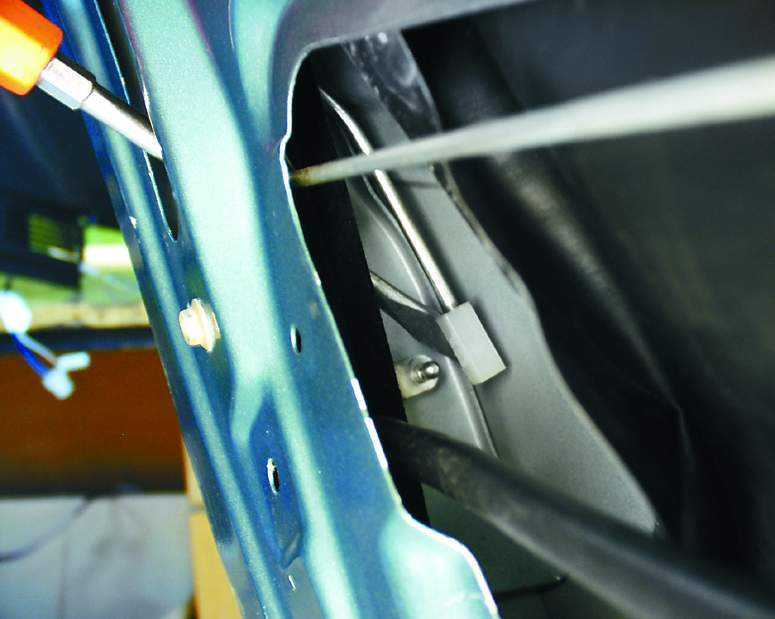

2. Отсоедините тягу наружной ручки от рычага замка.

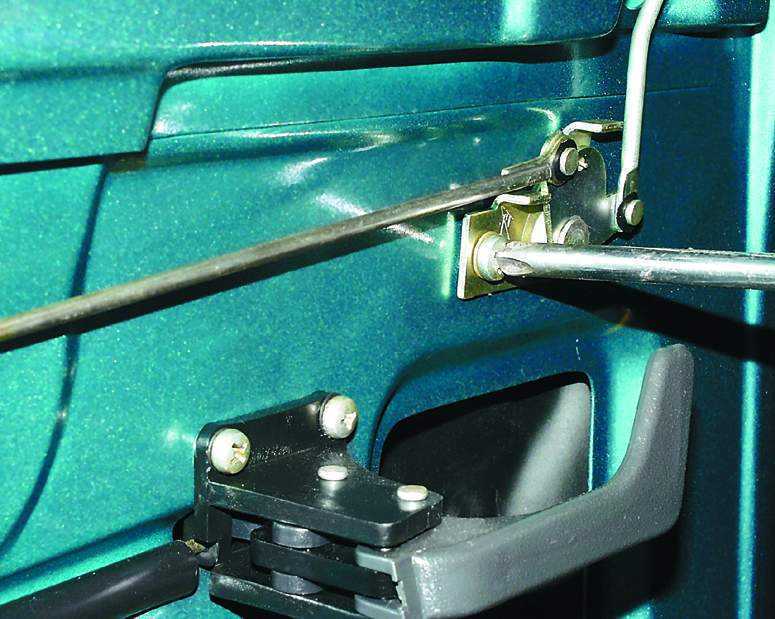

3. Подцепив отверткой, отсоедините держатель промежуточной тяги блокировки замка от двери. 4. Отверните винт крепления промежуточного рычага блокировки замка.

5. Снимите внутреннюю ручку замка и отсоедините от нее тягу (см. подраздел 8.10.6).
8.9.8 Замена замка задней двери ВАЗ 2110 8.9.8 Замена замка задней двери ВАЗ 2110 8.9.8 Замена замка задней двери ВАЗ 2110

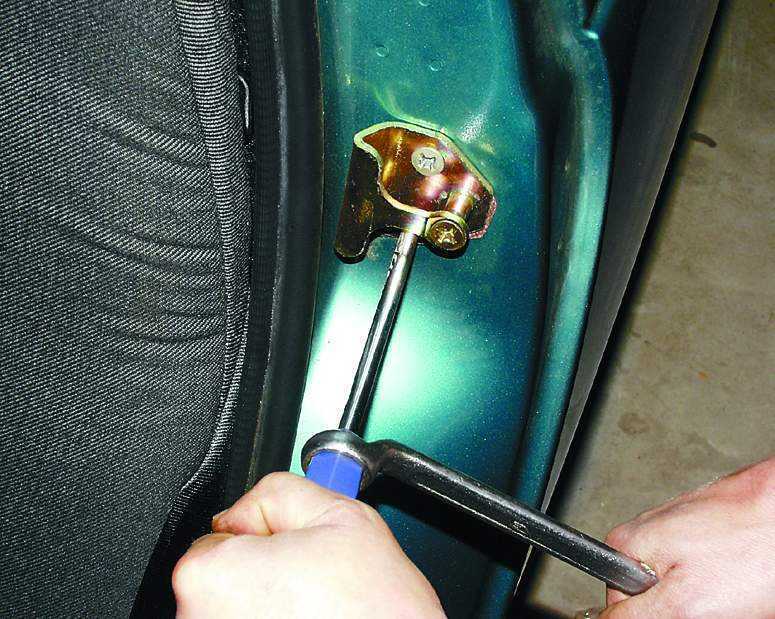

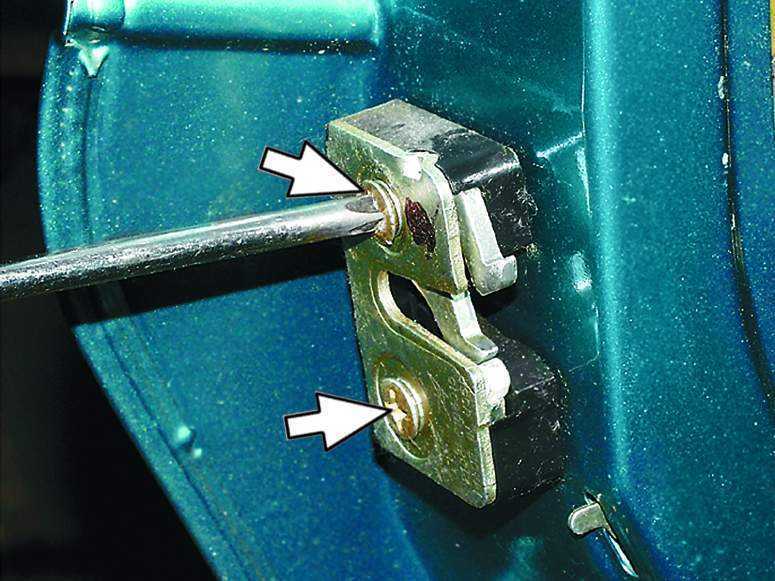

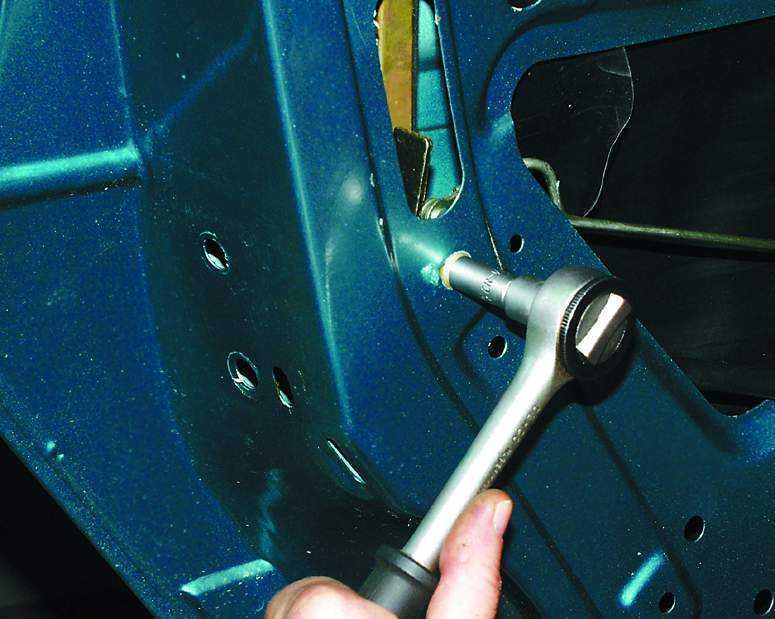

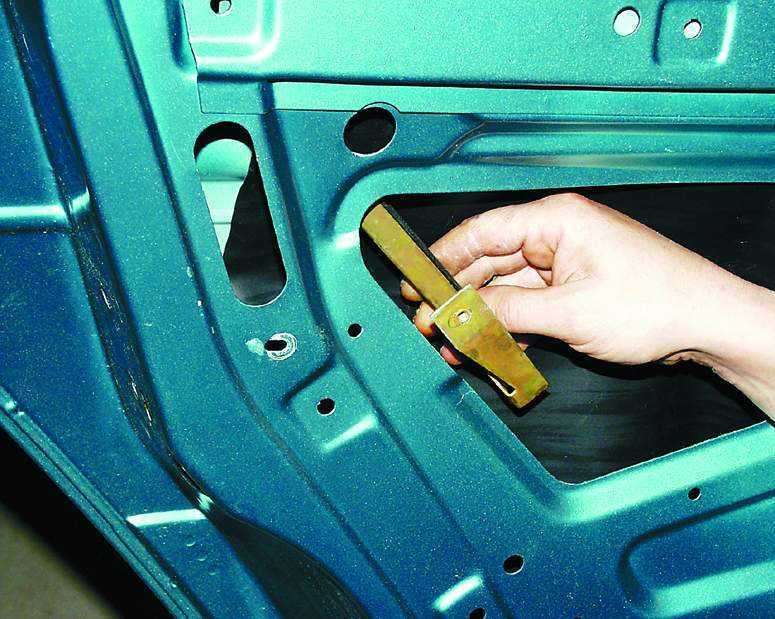

6. Отверните болт крепления направляющей стекла. 7. Выньте направляющую из двери. 8. Отверните два винта крепления и снимите наружный замок.
8.9.8 Замена замка задней двери ВАЗ 2110 8.9.8 Замена замка задней двери ВАЗ 2110 8.9.8 Замена замка задней двери ВАЗ 2110

9. Снимите внутренний замок с тягами блокировки и внутренней ручки.

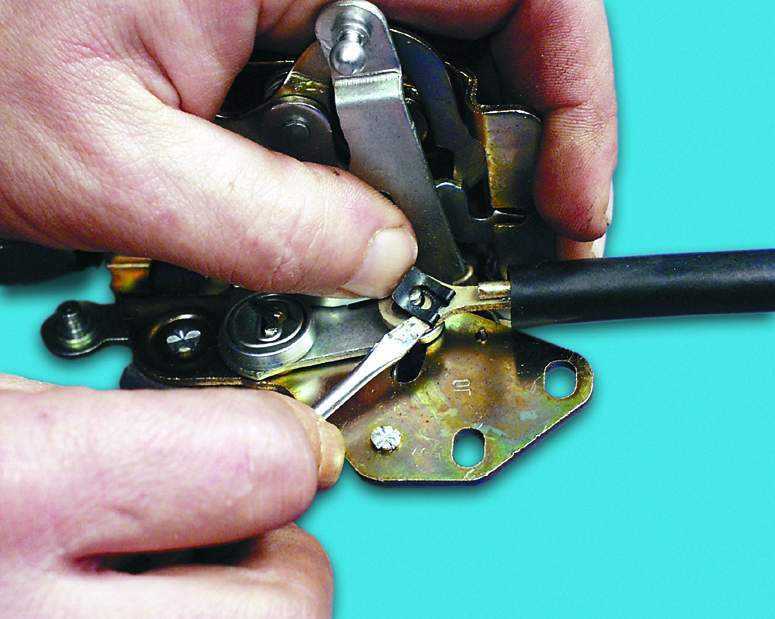

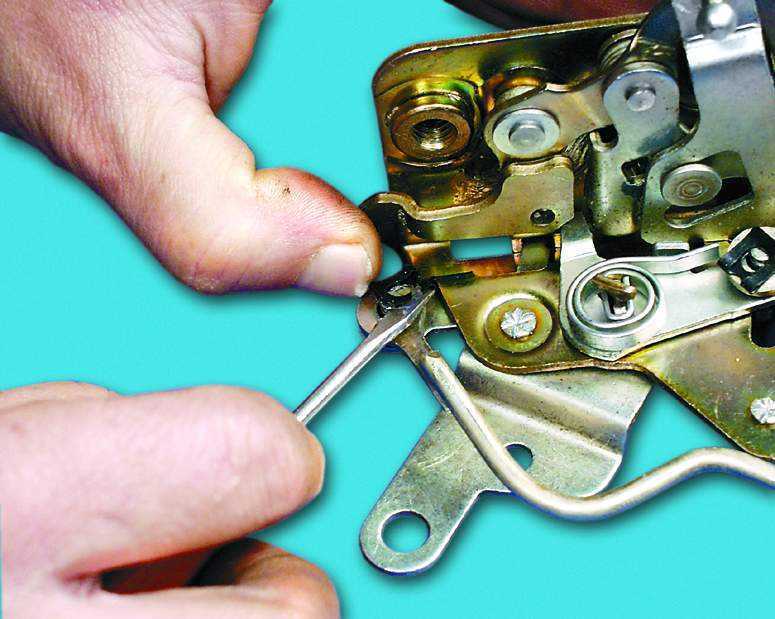

10. Снимите стопорную скобу и отсоедините промежуточную тягу блокировки замка от рычага. 11. Снимите стопорную скобу и отсоедините тягу наружной ручки от рычага.

8.9.8 Замена замка задней двери ВАЗ 2110 12. Установите замок в порядке, обратном снятию, смазав предварительно все трущиеся детали консистентной смазкой. Проверьте легкость открывания и надежность закрывания замка двери. При необходимости отрегулируйте замок аналогично замку передней двери (см. подраздел 8.7.3.2).
