Лада (ВАЗ-2110). Снятие и установка обивок, облицовки и накладки рамы ветрового стекла



Лада (ВАЗ-2110). Снятие и установка обивок, облицовки и накладки рамы ветрового стекла

8.8. Снятие и установка обивок, облицовки и накладки рамы ветрового стекла

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
8.7 Снятие и установка  обивок, облицовки и накладки рамы ветрового стекла ВАЗ 2110 8.7 Снятие и установка  обивок, облицовки и накладки рамы ветрового стекла ВАЗ 2110 8.7 Снятие и установка  обивок, облицовки и накладки рамы ветрового стекла ВАЗ 2110

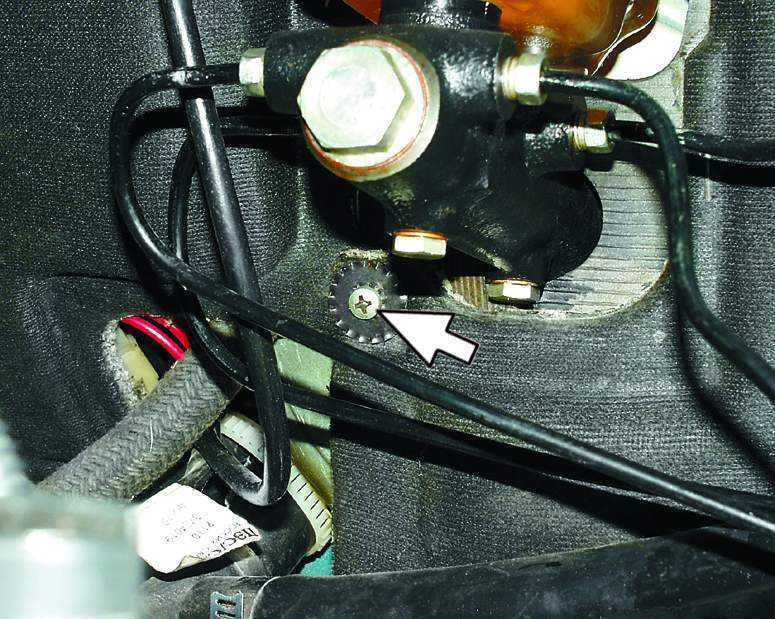

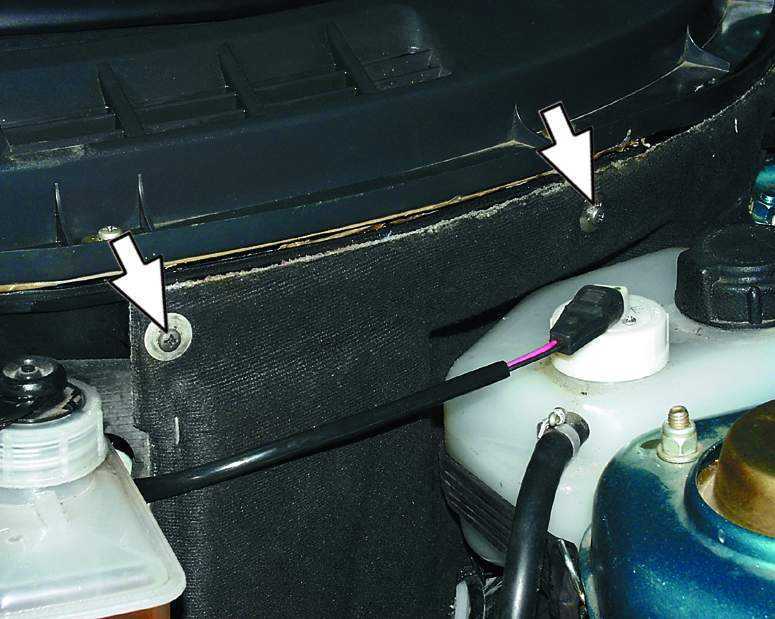

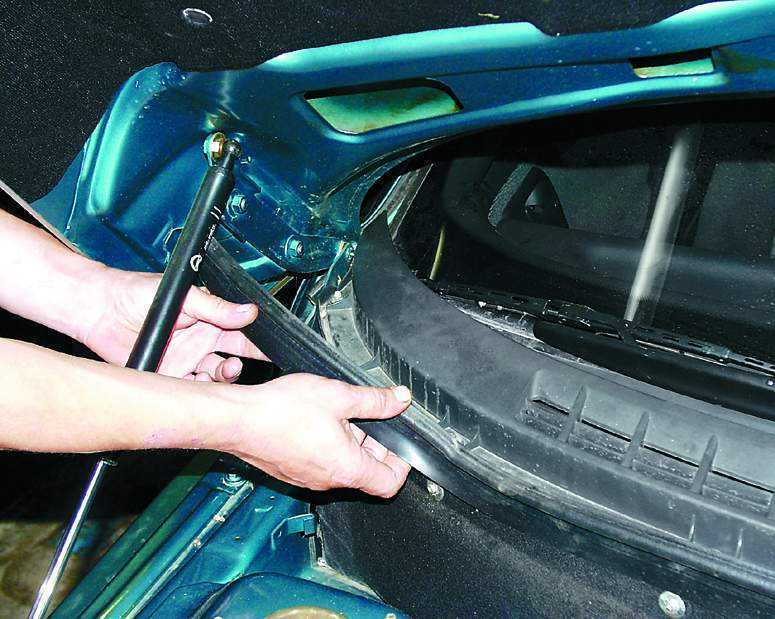

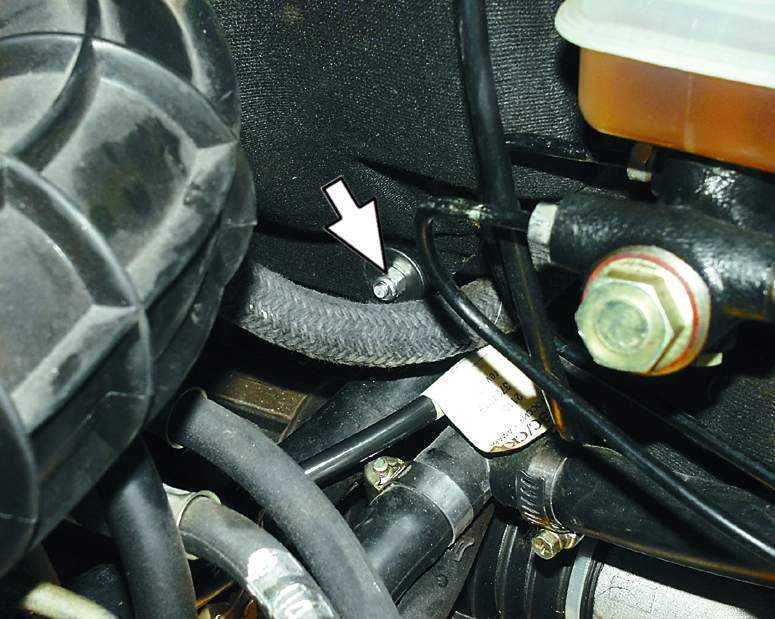

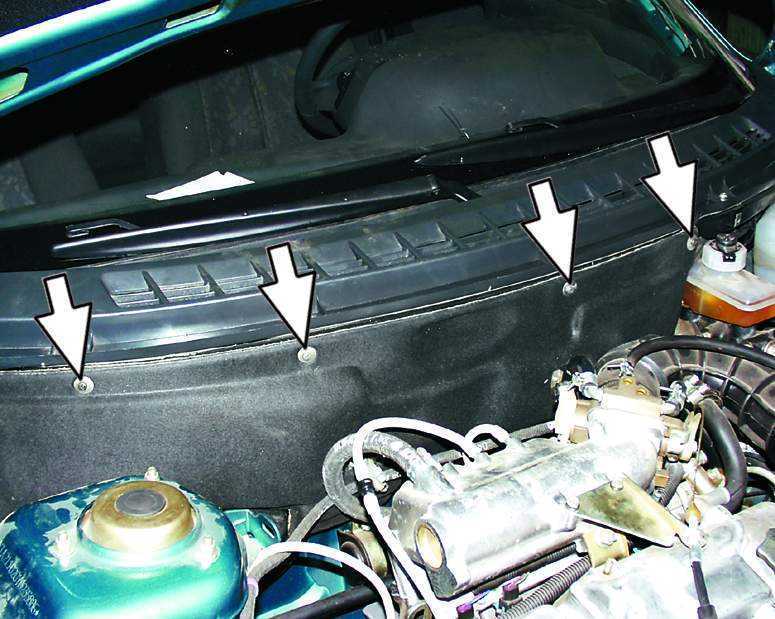

2. Откройте капот и снимите резиновый уплотнитель. 3. Отверните винт крепления обивки под главным тормозным цилиндром. 4. Отверните два винта верхнего крепления левой обивки.
8.7 Снятие и установка  обивок, облицовки и накладки рамы ветрового стекла ВАЗ 2110 8.7 Снятие и установка  обивок, облицовки и накладки рамы ветрового стекла ВАЗ 2110 8.7 Снятие и установка  обивок, облицовки и накладки рамы ветрового стекла ВАЗ 2110

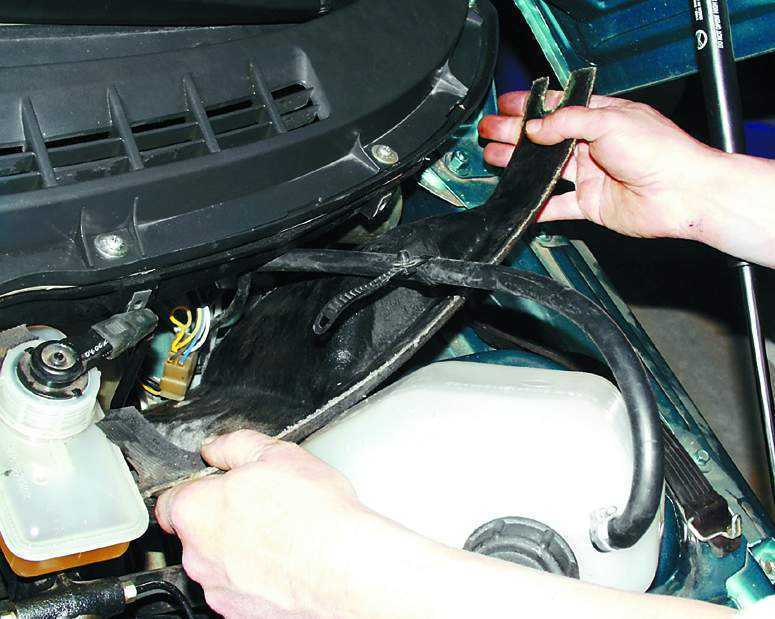

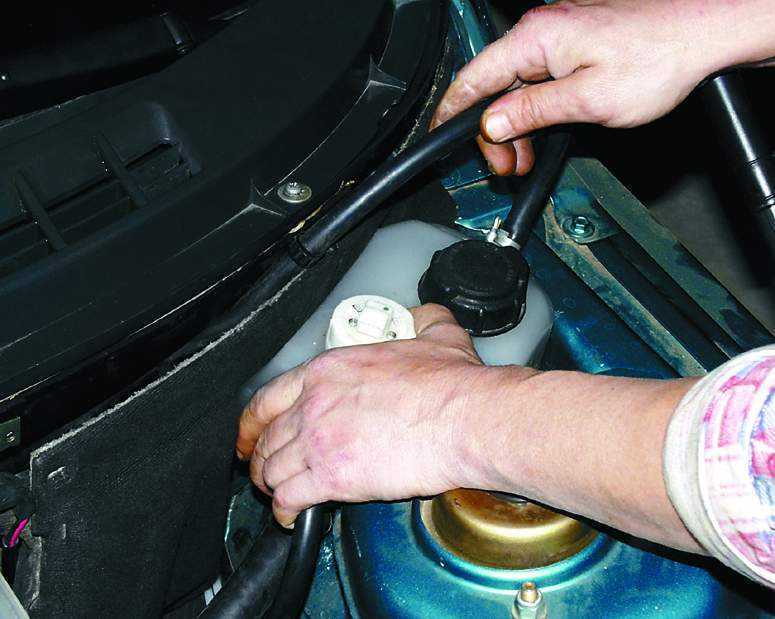

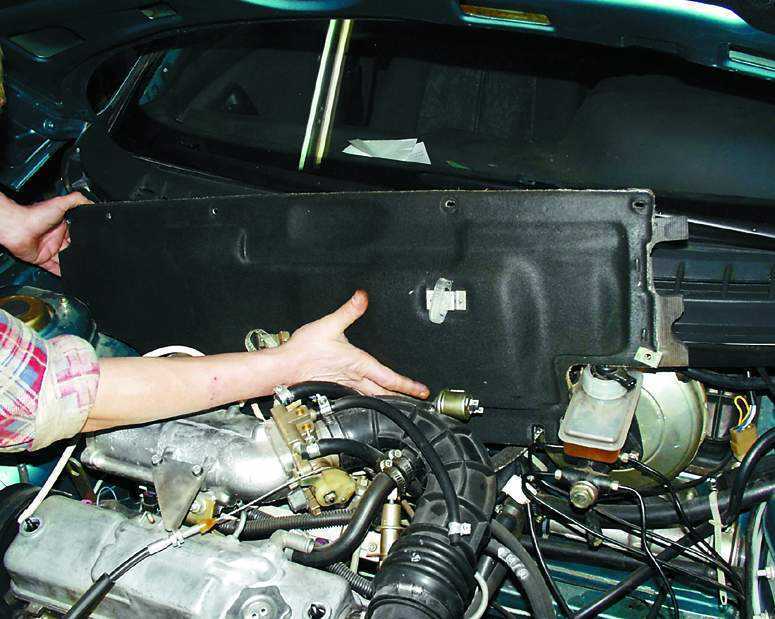

5. Отсоедините колодку с проводами от датчика уровня жидкости в расширительном бачке, отстегните ремень крепления бачка и отведите бачок в сторону, выведя пароотводящий шланг отопителя из-под левой обивки. 6. Снимите левую обивку. 7. Расстегните хомут крепления шлангов к обивке.
8.7 Снятие и установка  обивок, облицовки и накладки рамы ветрового стекла ВАЗ 2110 8.7 Снятие и установка  обивок, облицовки и накладки рамы ветрового стекла ВАЗ 2110 8.7 Снятие и установка  обивок, облицовки и накладки рамы ветрового стекла ВАЗ 2110

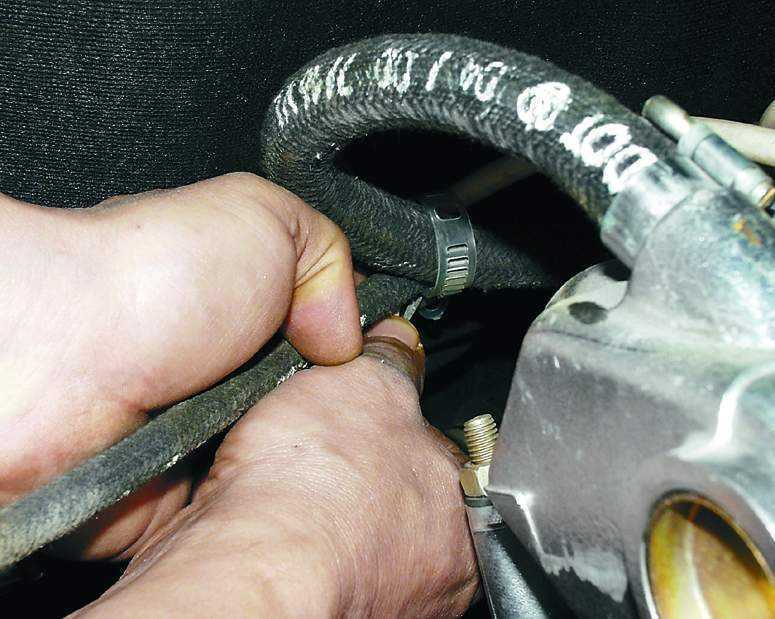

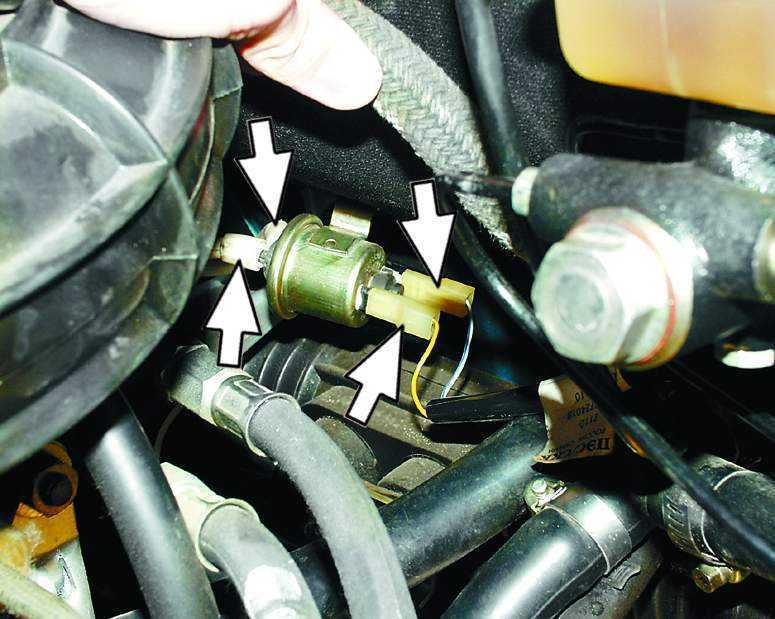

8. Расстегните хомут крепления шланга вакуумного усилителя к обивке. 9. Отсоедините две колодки с проводами и два шланга от электропневматического клапана. 10. Отверните четыре винта верхнего крепления правой обивки.
8.7 Снятие и установка  обивок, облицовки и накладки рамы ветрового стекла ВАЗ 2110 8.7 Снятие и установка  обивок, облицовки и накладки рамы ветрового стекла ВАЗ 2110 8.7 Снятие и установка  обивок, облицовки и накладки рамы ветрового стекла ВАЗ 2110
11. Отверните гайку нижнего крепления обивки.

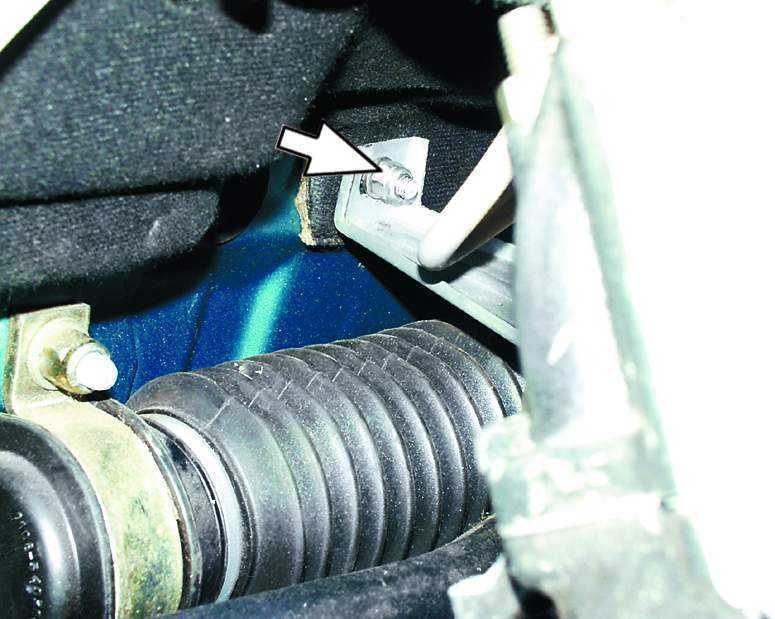

12. Ослабьте затяжку гайки крепления кронштейна защитного кожуха рулевого механизма. 13. Снимите правую обивку.

8.7 Снятие и установка  обивок, облицовки и накладки рамы ветрового стекла ВАЗ 2110 8.7 Снятие и установка  обивок, облицовки и накладки рамы ветрового стекла ВАЗ 2110 8.7 Снятие и установка  обивок, облицовки и накладки рамы ветрового стекла ВАЗ 2110

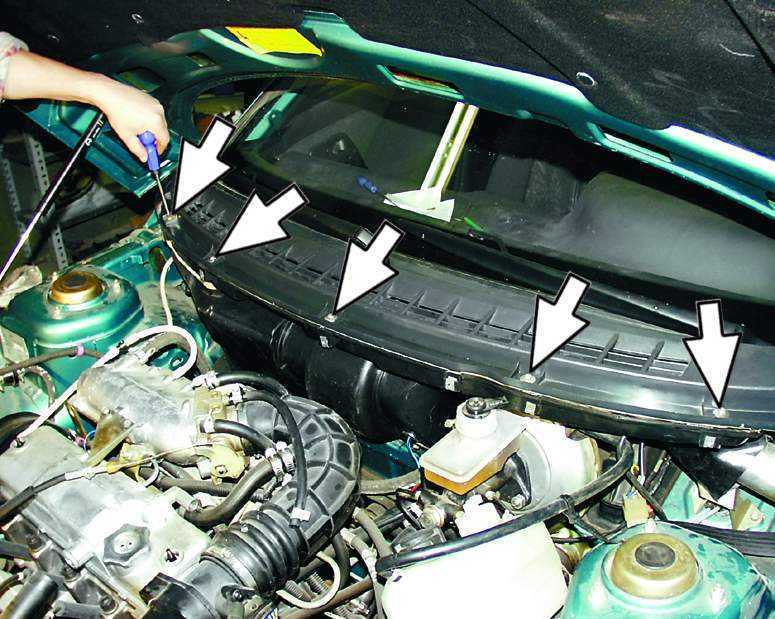

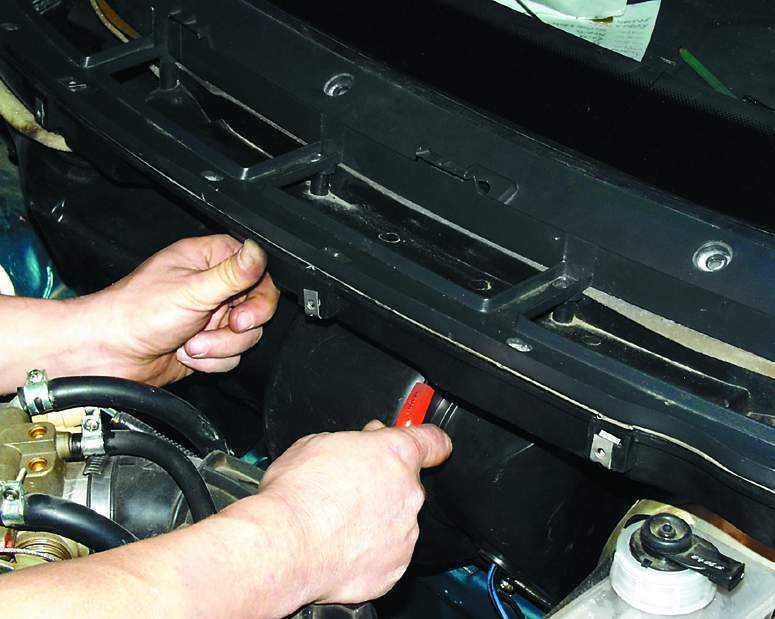

14. Отверните по одной гайке с обеих сторон облицовки. 15. Отверните пять винтов крепления облицовки. 16. Снимите облицовку, выведя ее крючки из зацепления с накладкой.

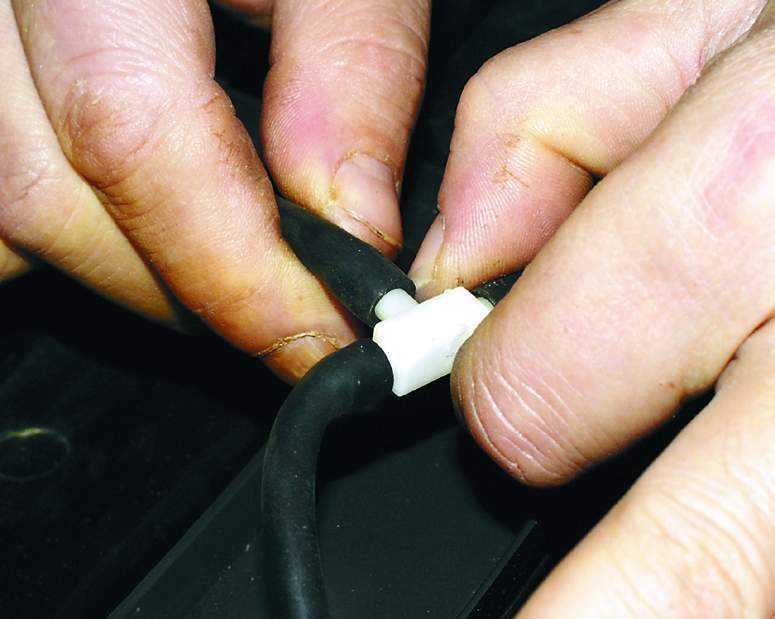

8.7 Снятие и установка  обивок, облицовки и накладки рамы ветрового стекла ВАЗ 2110 17. Отсоедините шланг омывателя от тройника.
18. Снимите рычаги щеток (см. подраздел 7.9.1).
8.7 Снятие и установка  обивок, облицовки и накладки рамы ветрового стекла ВАЗ 2110 8.7 Снятие и установка  обивок, облицовки и накладки рамы ветрового стекла ВАЗ 2110 8.7 Снятие и установка  обивок, облицовки и накладки рамы ветрового стекла ВАЗ 2110

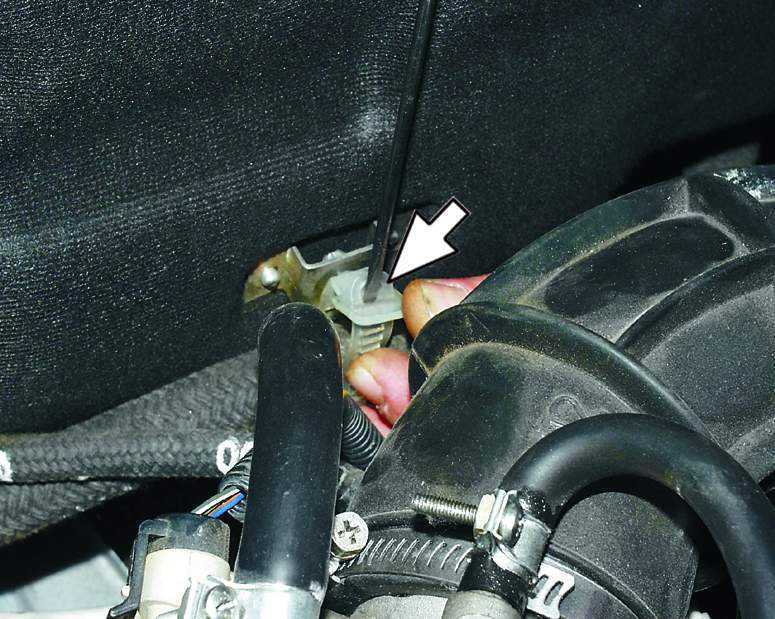

19. Подцепив отверткой, выньте четыре заглушки и отверните установленные под ними винты с пружинными шайбами. 20. Нажав отверткой на...

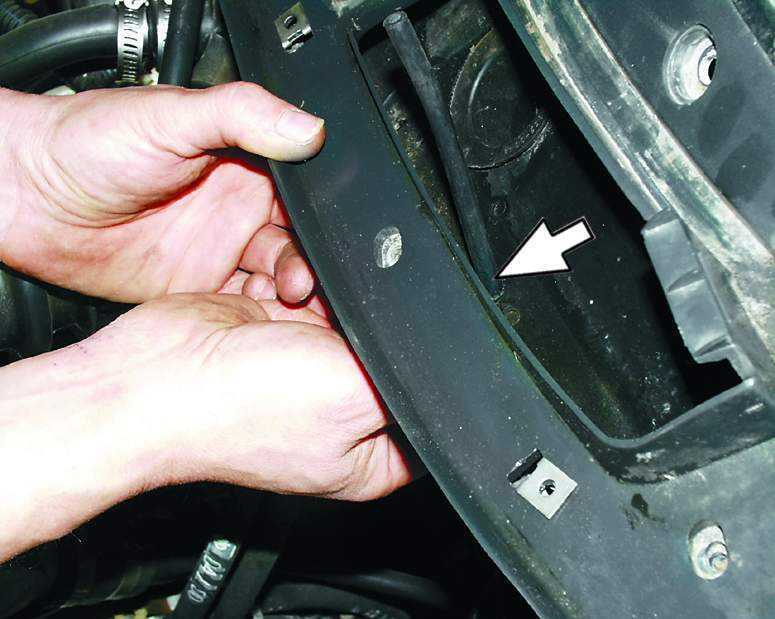

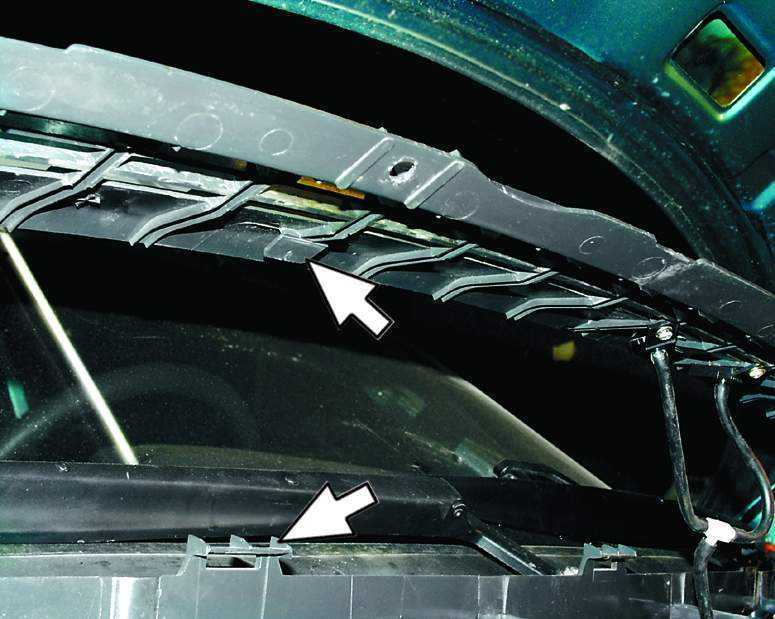

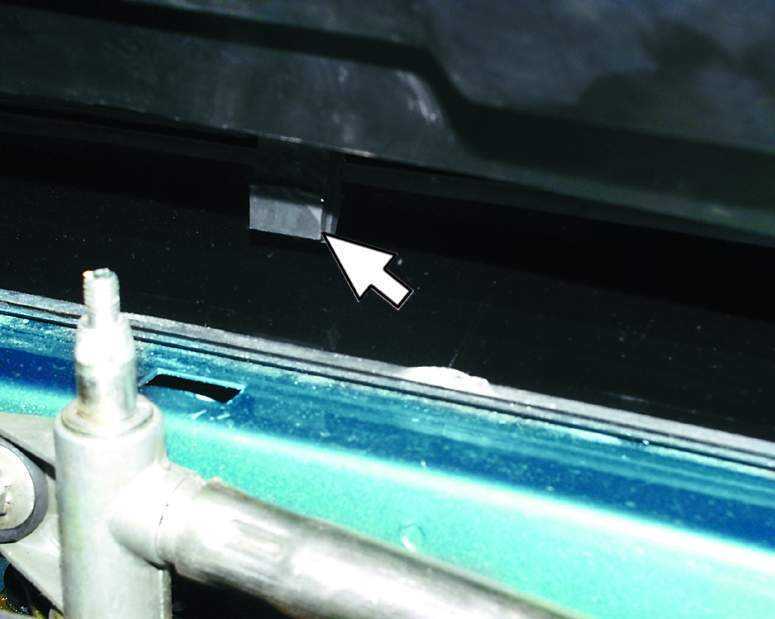

21. ...защелку, приподнимите накладку.

8.7 Снятие и установка  обивок, облицовки и накладки рамы ветрового стекла ВАЗ 2110 22. Выньте из нее шланг омывателя. Установка снятых деталей производится в обратном порядке.
