7.11.4. Разборка и сборка электродвигателя

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите электродвигатель с автомобиля.

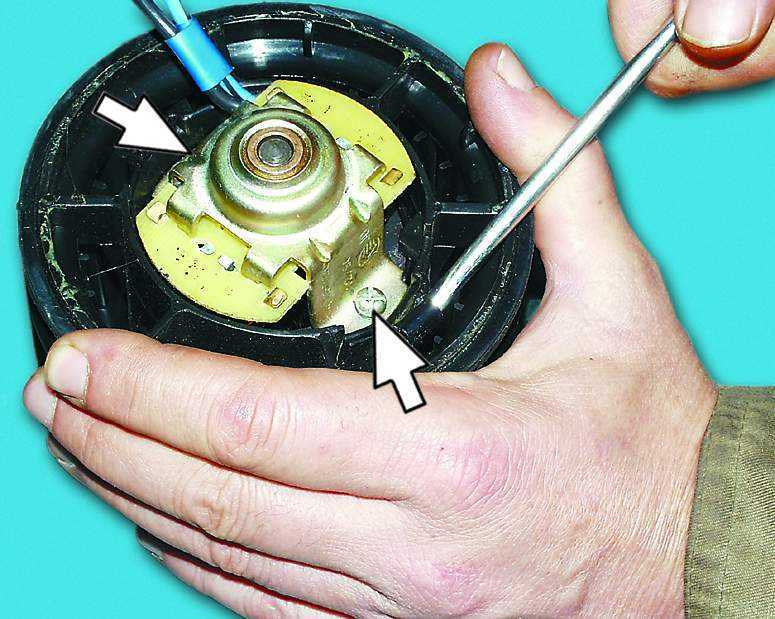

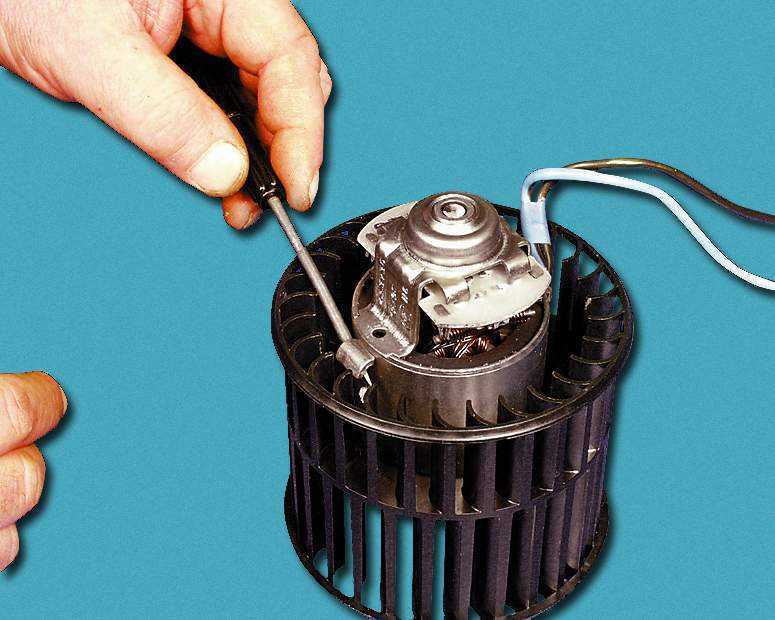

	2. Поддев отверткой, снимите две пружинные скобы крепления опоры вентилятора.

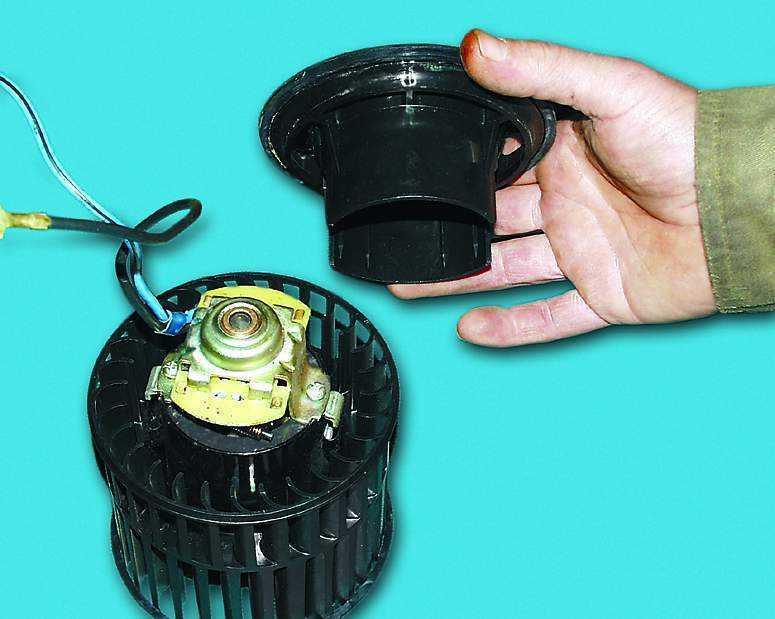

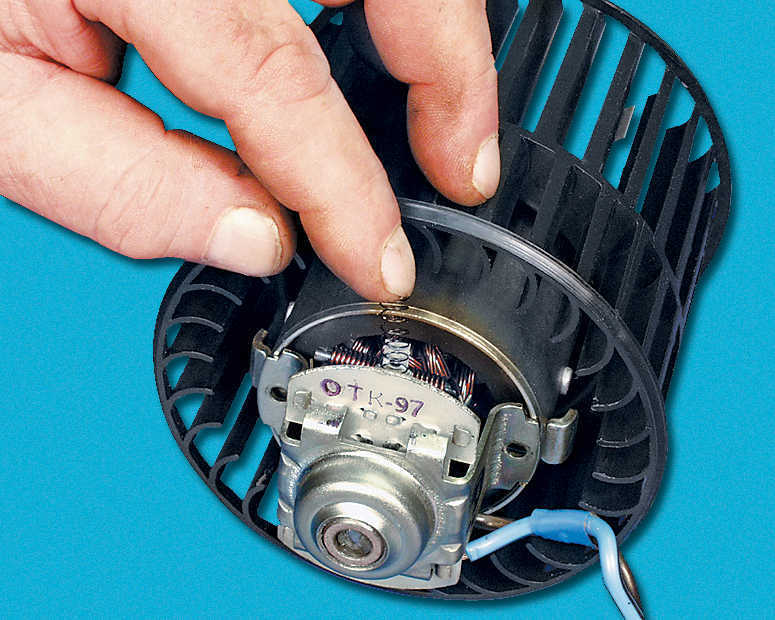

	3. Снимите опору с электродвигателя.

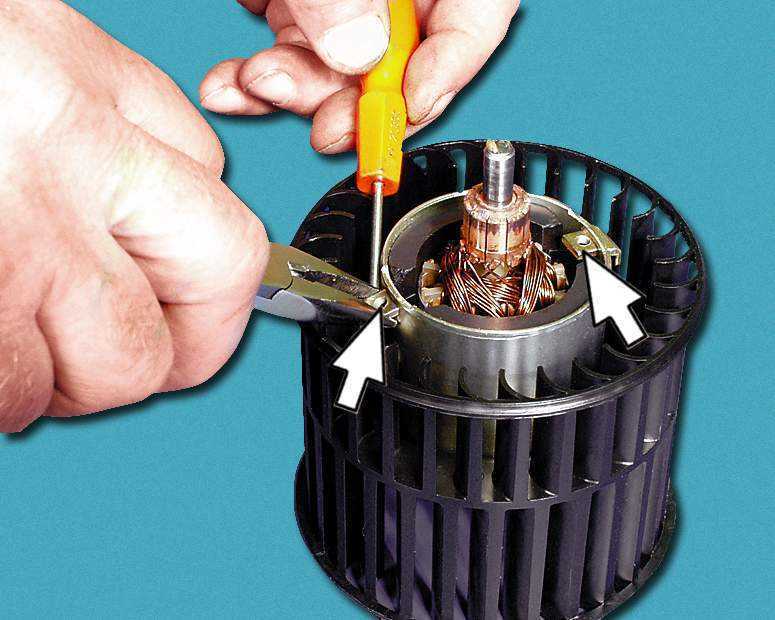

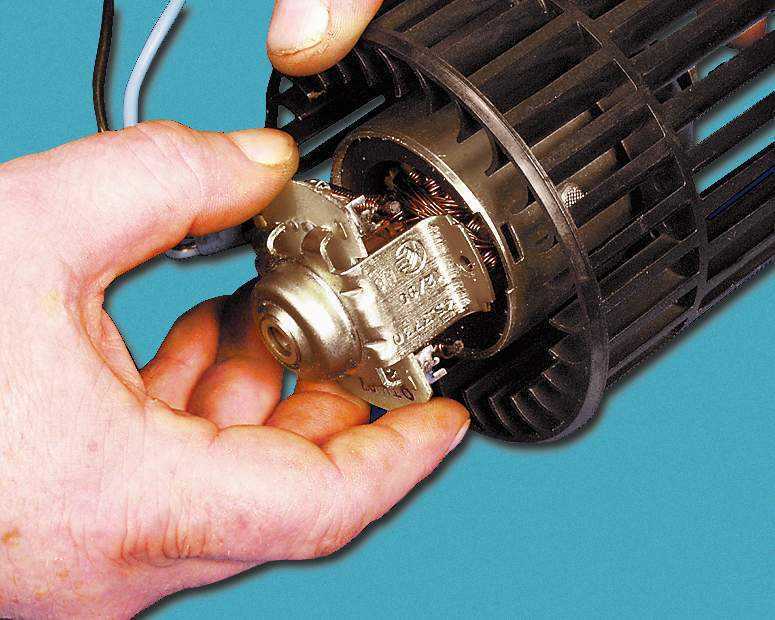

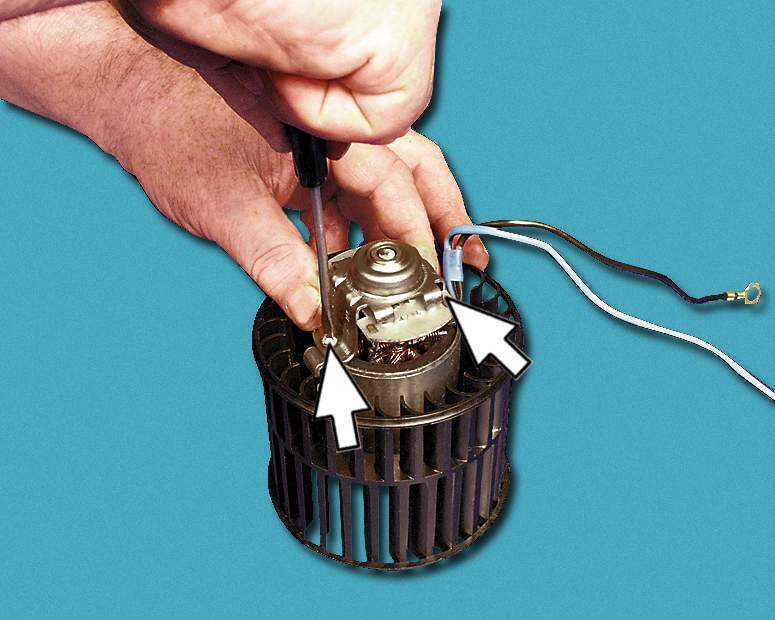

4. Отверните два винта крепления щеткодержателя.	5. Подденьте отверткой и выньте две закладные гайки	6. Снимите щеткодержатель.

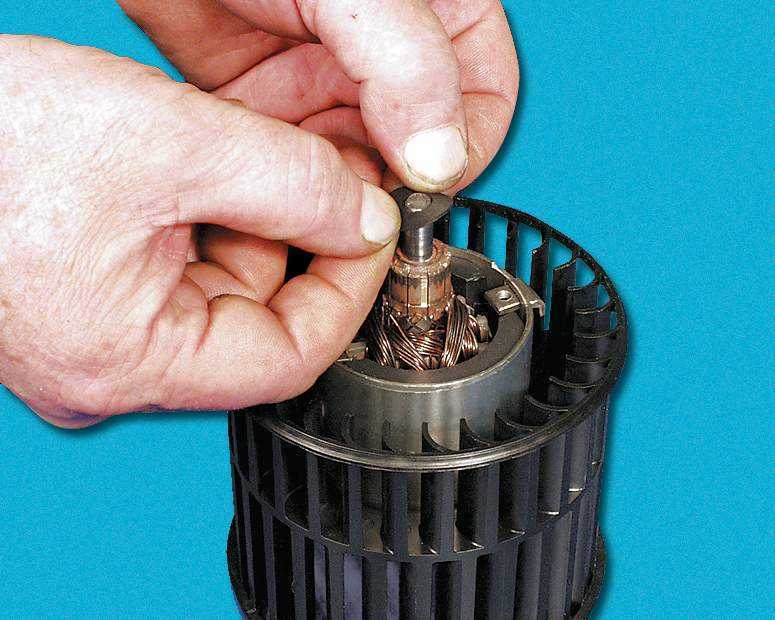

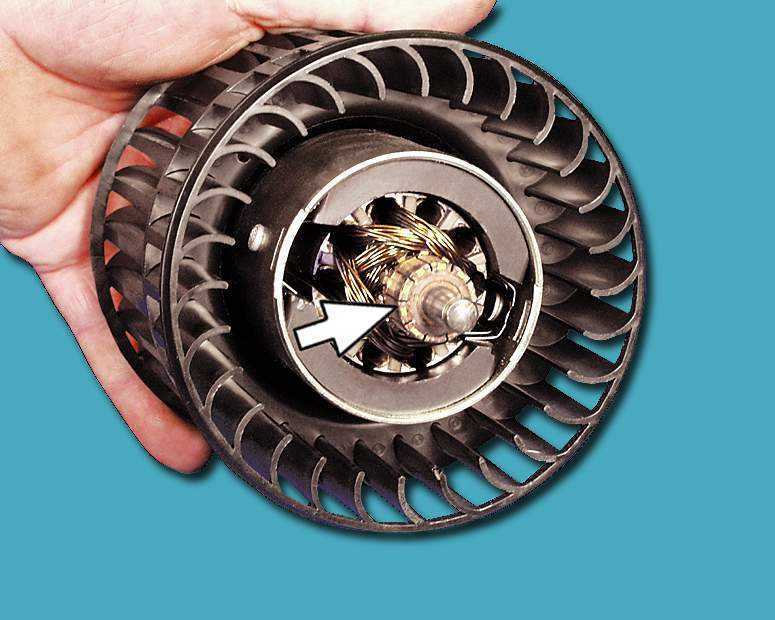

7. Осмотрите коллектор. Если на нем имеются царапины, риски, подгорелые места или он сильно загрязнен, зачистите коллектор мелкой шлифовальной шкуркой.	8. Вставьте две закладные гайки.	9. Оденьте на вал изоляционную шайбу.

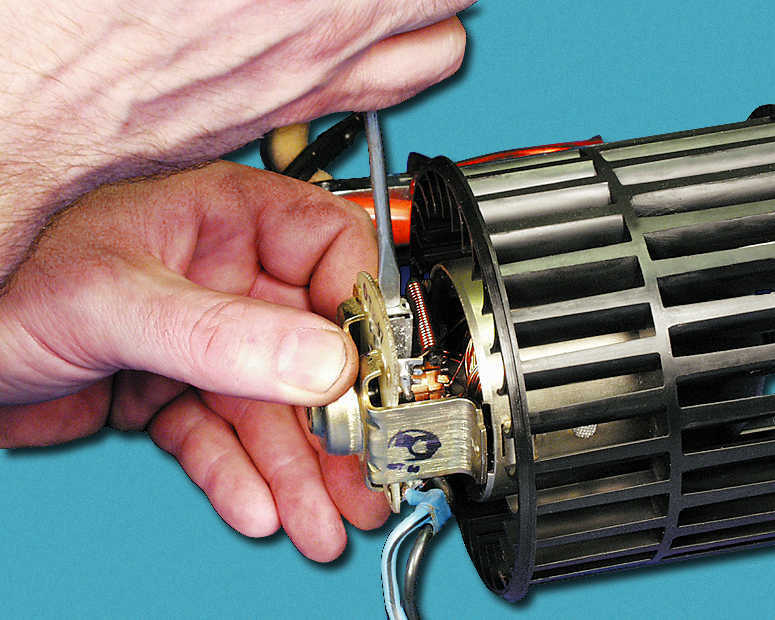

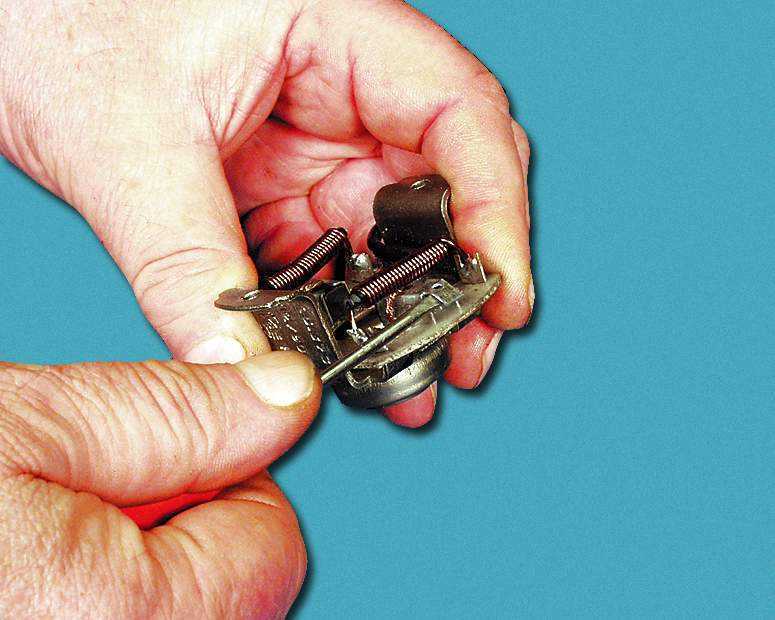

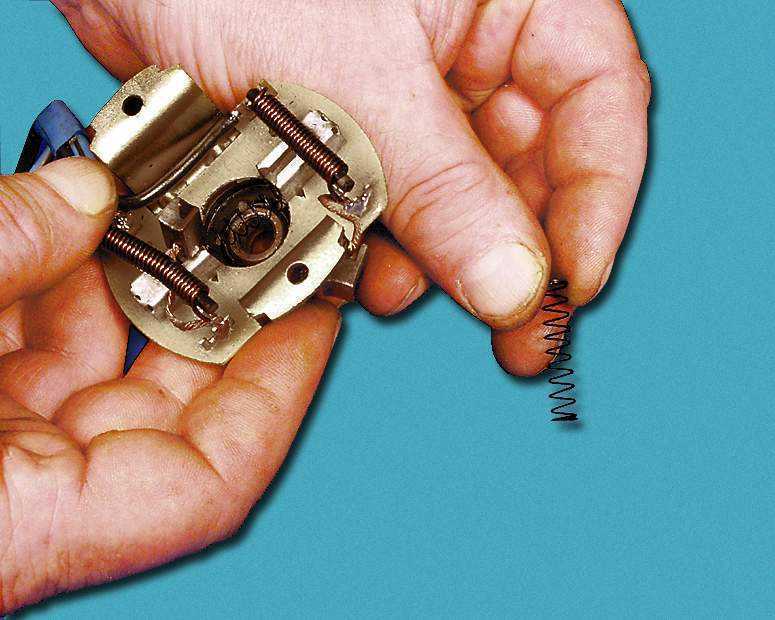

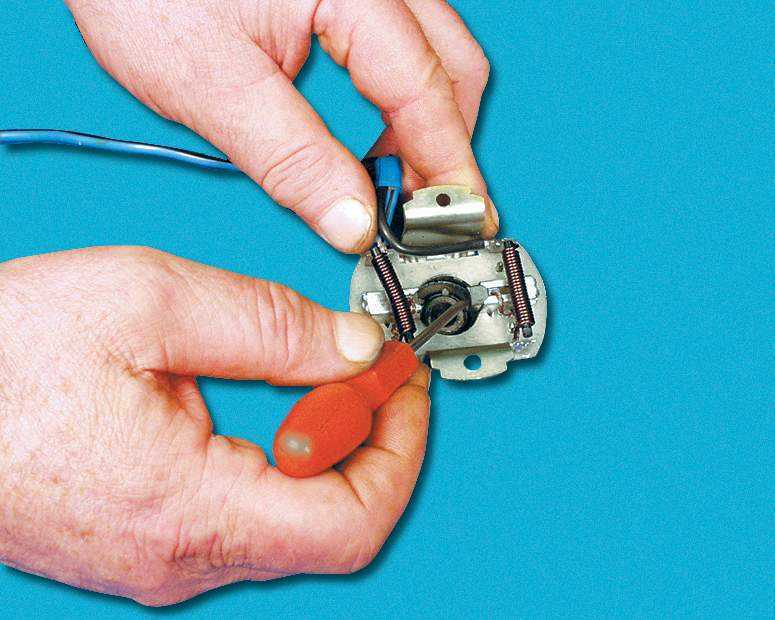

10. Перед сборкой выньте пружины из направляющих щеток.	11. Осторожно отогните края направляющих.	12. Вставьте до упора щетки в направляющие.

14. Установите опору вентилятора на электродвигатель и зафиксируйте ее двумя пружинными зажимами.	13. Установите щеткодержатель на двигатель, вставьте пружины щеток в направляющие и загните края направляющих.
