Лада (ВАЗ-2110). Снятие и установка вентилятора отопителя

7.11.3. Снятие и установка вентилятора отопителя

ОБЩИЕ СВЕДЕНИЯ

Предупреждения необходимо разбирать только для проверки состояния коллектора и при необходимости его зачистки. При всех остальных неисправностях электродвигателя завод-изготовитель рекомендует его заменить.

вентилятора с вала электродвигателя, чтобы не нарушить балансировку.

ПОРЯДОК ВЫПОЛНЕНИЯ

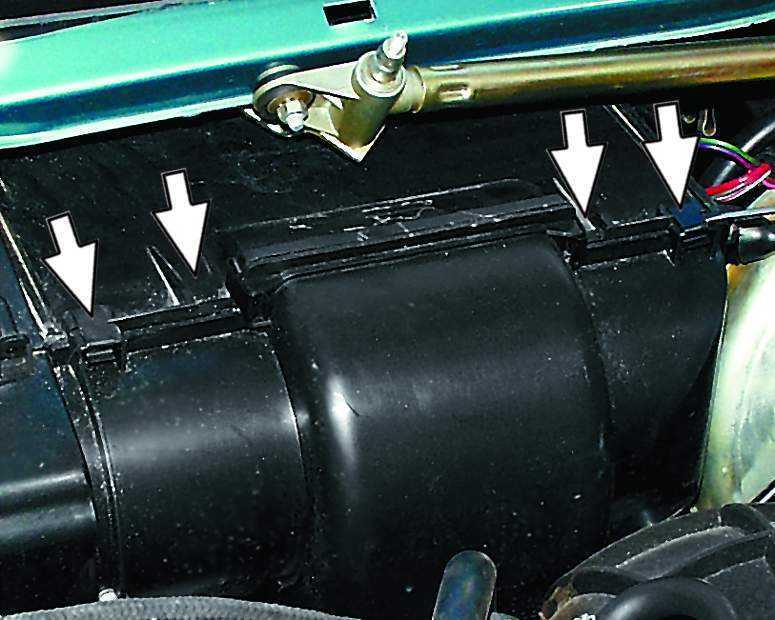

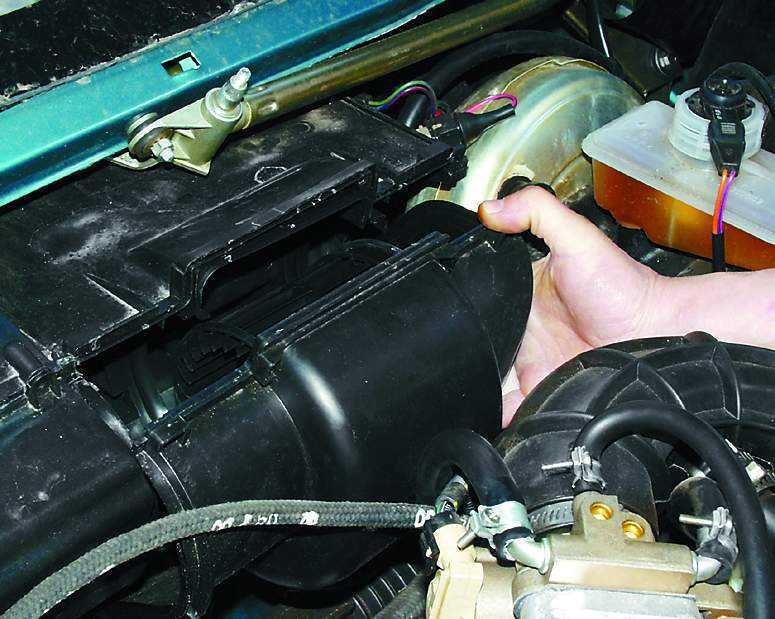

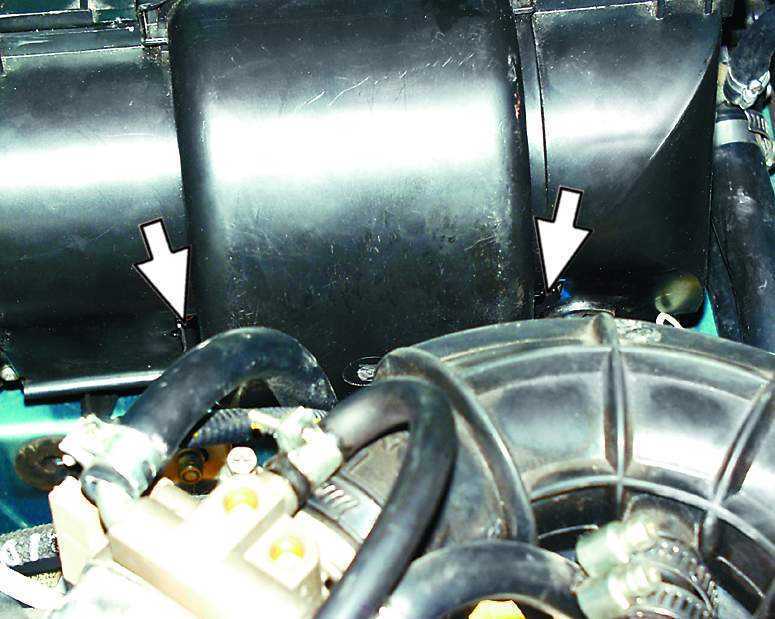

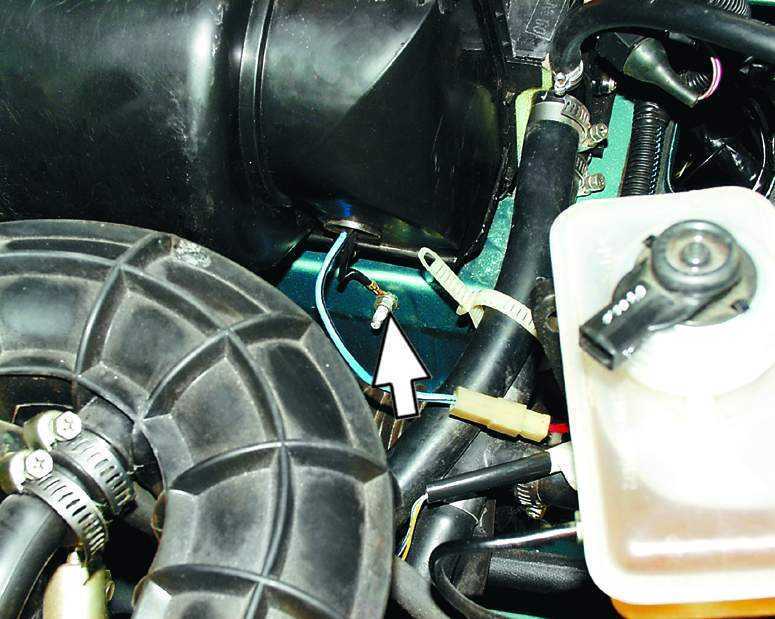

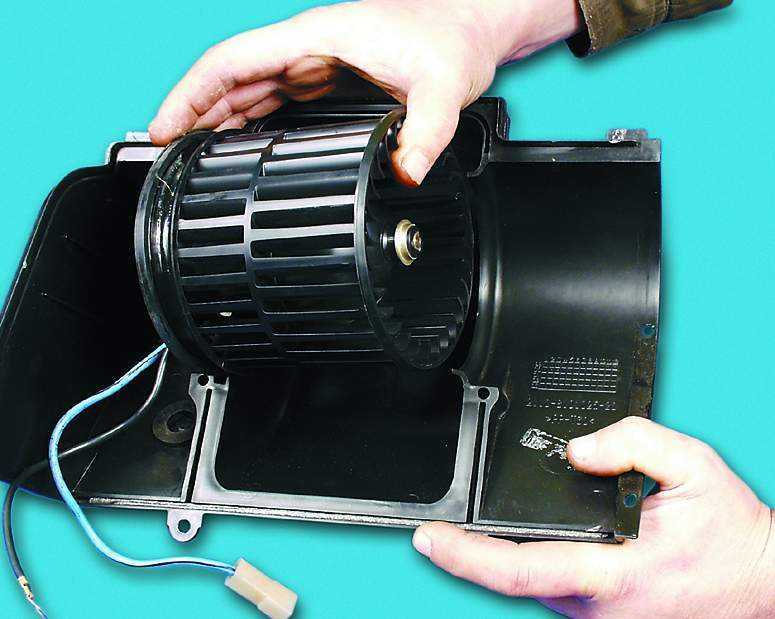

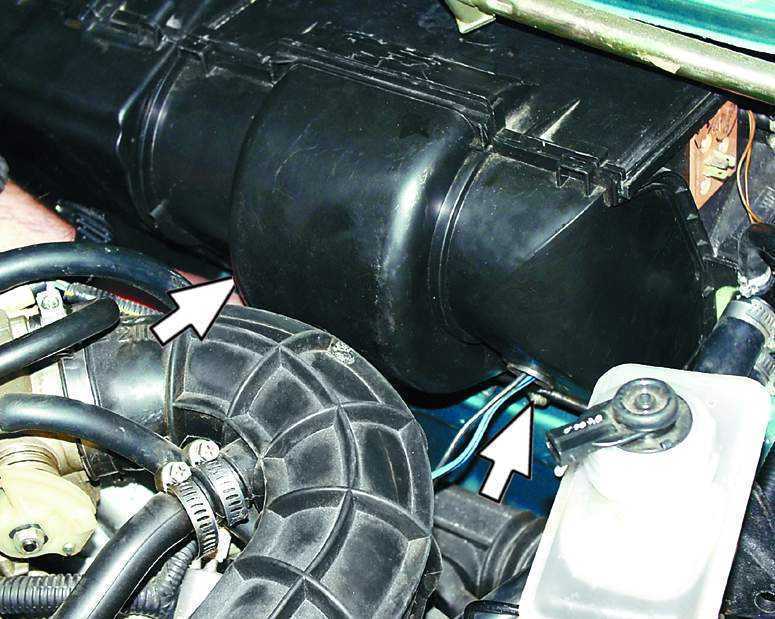

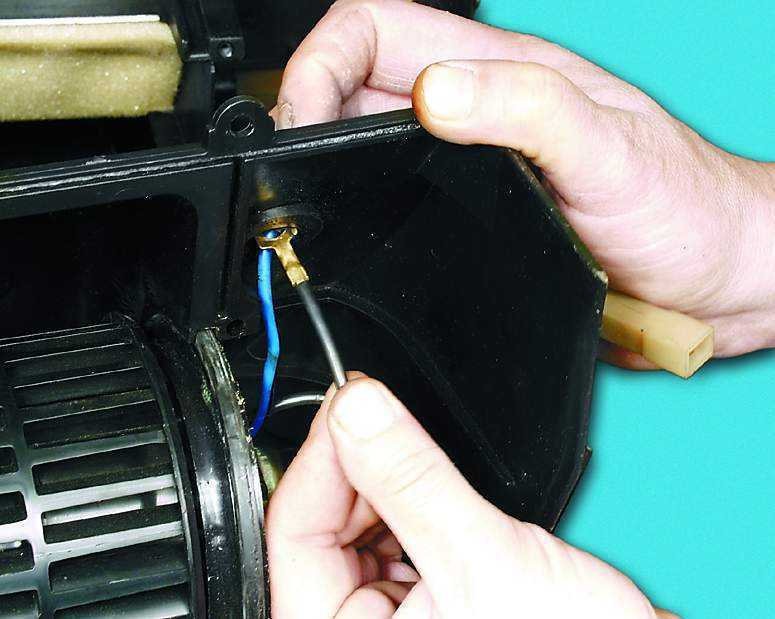

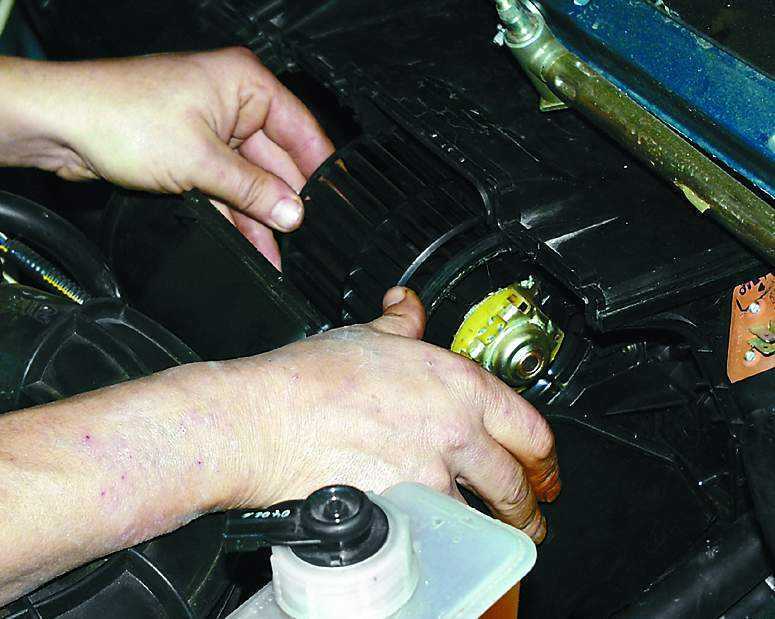

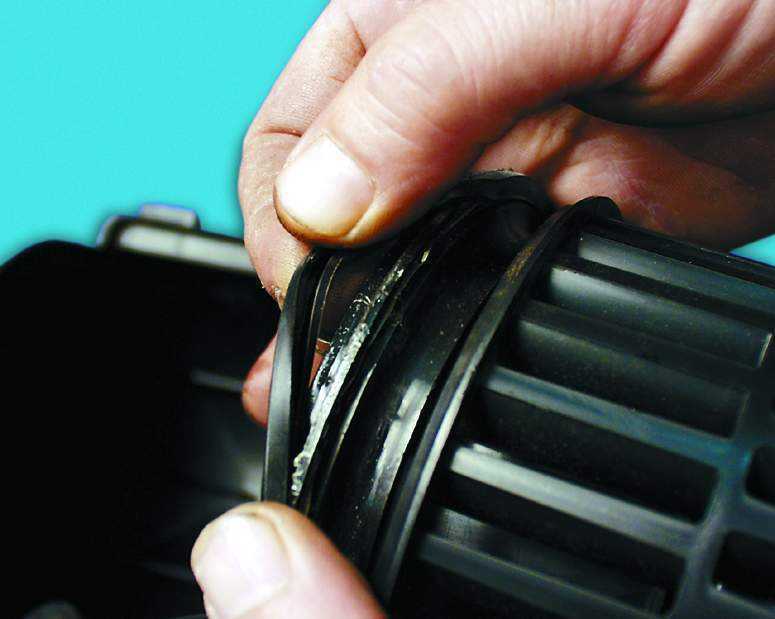

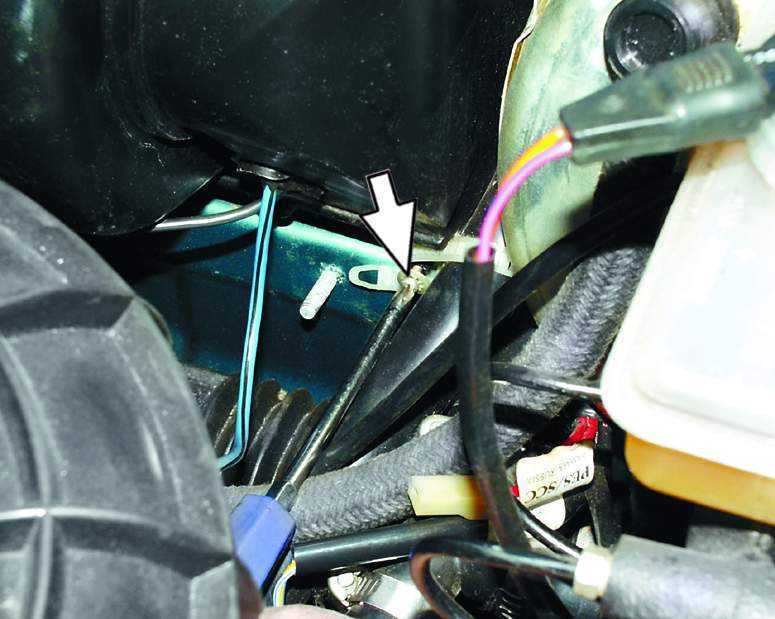

1. Отсоедините провод от клеммы «–» аккумуляторной батареи. 2. Снимите облицовку, накладку рамы ветрового стекла и шумоизоляционные обивки (см. подраздел 8.8). 3. Отверните гайку крепления и отсоедините «массовый» провод электродвигателя вентилятора отопителя от кузова. 4. Отсоедините колодку с проводами электродвигателя от жгута проводов. 5. Отверните винт и отсоедините хомут со шлангами от корпуса отопителя. 6. Поддев отверткой, снимите четыре пружинных скобы крепления кожуха вентилятора. 7. Отверните два винта среднего крепления кожуха (винты длиннее, чем остальные). 8. Отверните два винта бокового крепления кожуха. 9. Отверните два винта нижнего крепления кожуха. 10. Снимите кожух с вентилятором отопителя. 11. Проденьте провода электродвигателя через уплотнительную втулку кожуха и выньте вентилятор с опорой из кожуха. 12. Замените потрескавшееся или потерявшее упругость уплотнительное кольцо опоры вентилятора. 13. Перед установкой вентилятора пропустите провода электродвигателя через уплотнительную втулку в переднем кожухе отопителя. 14. Установите вентилятор в задний кожух отопителя, а затем установите передний кожух отопителя, зафиксировав
