7.11. Электродвигатель отопителя
7.11.1. Особенности конструкции
| ОБЩИЕ СВЕДЕНИЯ |

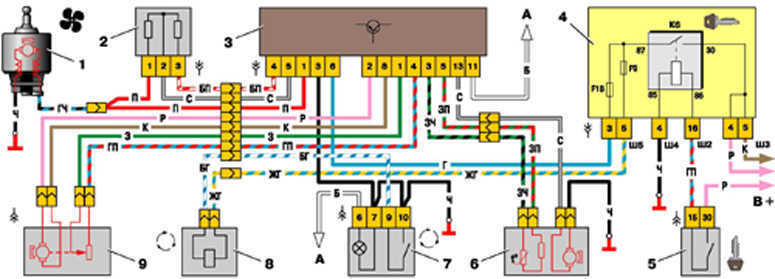

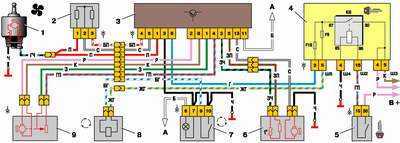

Схема системы автоматического управления отопителем
 |
|
| 1 – электродвигатель вентилятора; 2 – дополнительный резистор; 3 – контроллер; 4 – монтажный блок; 5 – выключатель зажигания; 6 – датчик температуры воздуха в салоне; |
7 – выключатель рециркуляции; 8 – клапан рециркуляции; 9 – микромоторедуктор привода заслонки отопителя; А – к выключателю освещения приборов; В – к источникам питания |
На автомобиле установлен электродвигатель вентилятора отопителя типа 45.3730. Система предназначена для обеспечения заданной температуры в салоне автомобиля. Управляющим узлом системы является контроллер 3 (рис. Схема системы автоматического управления отопителем) типа 13.3854, имеющий две рукоятки управления. Левой рукояткой (задатчика температуры) задается желаемая температура в салоне (диапазон от 16 до 30 °С), а правой рукояткой устанавливается режим работы вентилятора: 0 – вентилятор выключен, I – средняя частота вращения вентилятора, II – малая частота вращения вентилятора, А – автоматическое управление вентилятором. Между рукоятками управления расположена кнопка выключения контроллера. Адреса выводных штекеров контроллера даны в табл. Адреса выводных штекеров контроллера системы управления отопителем.
В контроллер поступает информация от:
– датчика 6 температуры воздуха в салоне (в датчик встроен малогабаритный вентилятор);
– датчика положения вала микромоторедуктора 9 привода заслонки отопителя, т.е. информация о положении заслонки отопителя.
На основе полученной информации и заданной температуры воздуха контроллер управляет положением заслонки отопителя, подавая соответствующие сигналы на микромоторедуктор привода заслонки.
Если рукоятка переключателя режимов работы вентилятора находится в положении А, то контроллер управляет также частотой вращения вентилятора в зависимости от разности температуры воздуха в салоне и задатчика температуры.
Для ускоренного прогрева воздуха в салоне служит клапан 8 рециркуляции с выключателем 7. При включении клапана перекрывается поступление в салон наружного воздуха и через отопитель циркулирует только воздух салона.
На автомобиле установлен электродвигатель вентилятора отопителя типа 45.3730, с возбуждением от постоянных магнитов.
Дополнительный резистор 2 служит для выбора режима работы вентилятора. Он имеет две спирали сопротивлением 0,23 и 0,82 Ом. При повороте ручки переключения вентилятора отопителя на панели управления отопителем можно включить в цепь питания двигателя либо обе спирали (1-я скорость), либо спираль с сопротивлением 0,23 Ом (2-я скорость), либо включить двигатель напрямую без резистора (3-я скорость).
Неисправный электродвигатель рекомендуется заменять новым. Единственно возможный ремонт – зачистка коллектора.
Адреса выводных штекеров контроллера системы управления
отопителем
|
Штекер
|
Адрес колодки
| |
|
13-клеммная
|
6-клеммная
| |
|
1
| «Минус» датчика положения вала микромоторедуктора |
Выход «1» дополнительного резистора
|
|
2
| «Плюс» электродвигателя микромоторедуктора |
—
|
|
3
| «Минус» датчика температуры воздуха в салоне |
Корпус («масса»)
|
|
4
| «Плюс» датчика положения вала микромоторедуктора |
Выход «3» дополнительного резистора
|
|
5
| «Плюс» датчика температуры воздуха в салоне | Выход «2» дополнительного резистора |
|
6
| «Плюс» диагностического выхода | «Плюс» источника питания |
|
7
|
—
| |
|
8
| «Минус» электродвигателя микромоторедуктора | |
|
9
| «Минус» диагностического выхода | |
|
10
|
—
| |
|
11
| Вход «Включение подсветки» | |
|
12
| Диагностический выход «+8 В» «Плюс» электродвигателя датчика температуры воздуха в салоне | |
