| 1. Снимите стеклоочиститель с автомобиля
(см. подраздел 7.9.1). |
 |

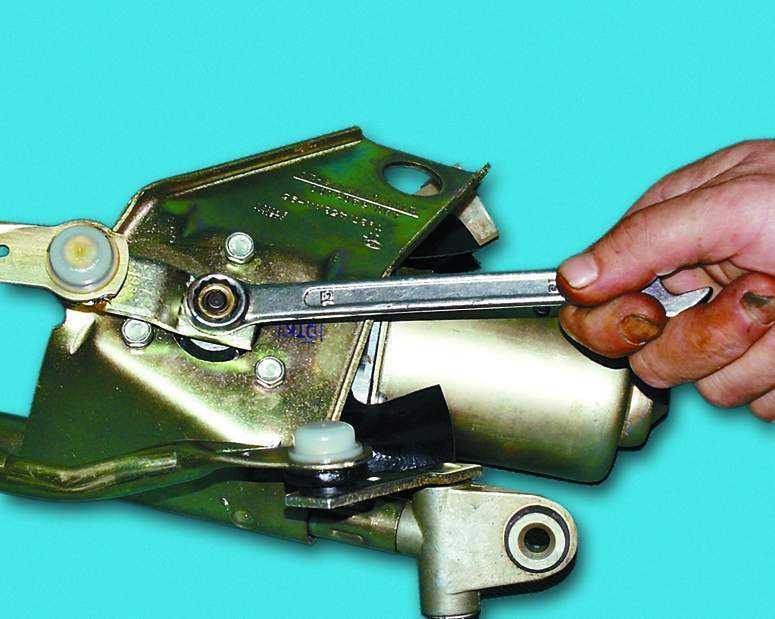

2. Отверните гайку крепления
поводка. |
 |
3. Снимите поводок с валика моторедуктора.
|
 |
 |
 |

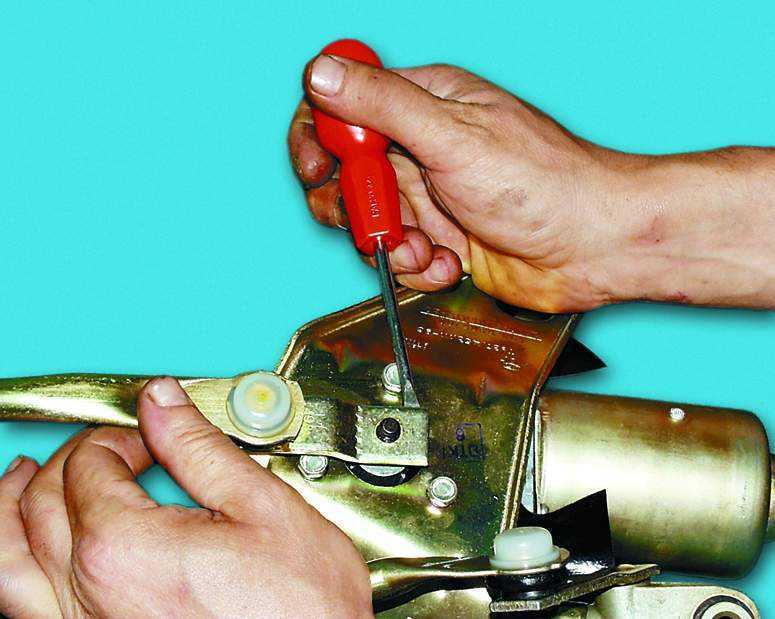

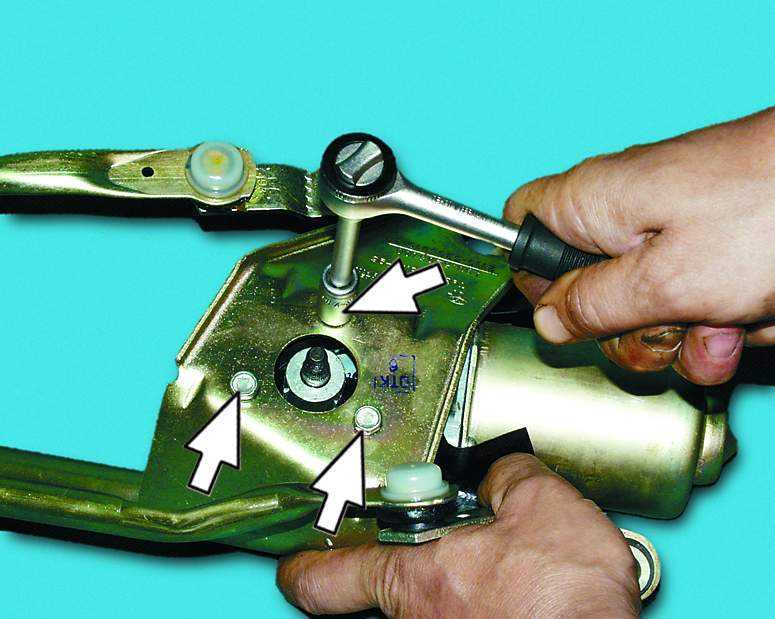

| 4. Отверните три болта крепления
редуктора и снимите моторедуктор с кронштейна. |

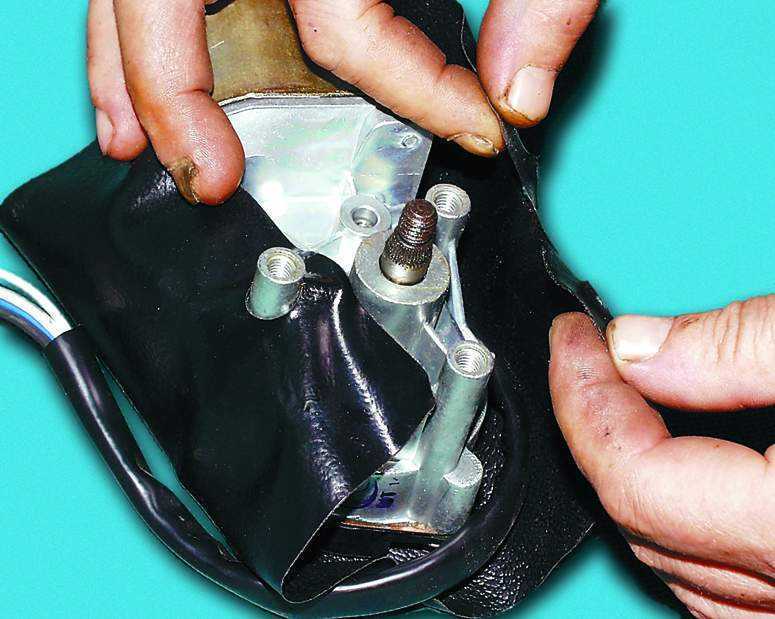

5. Снимите защитную пленку с моторедуктора.
|

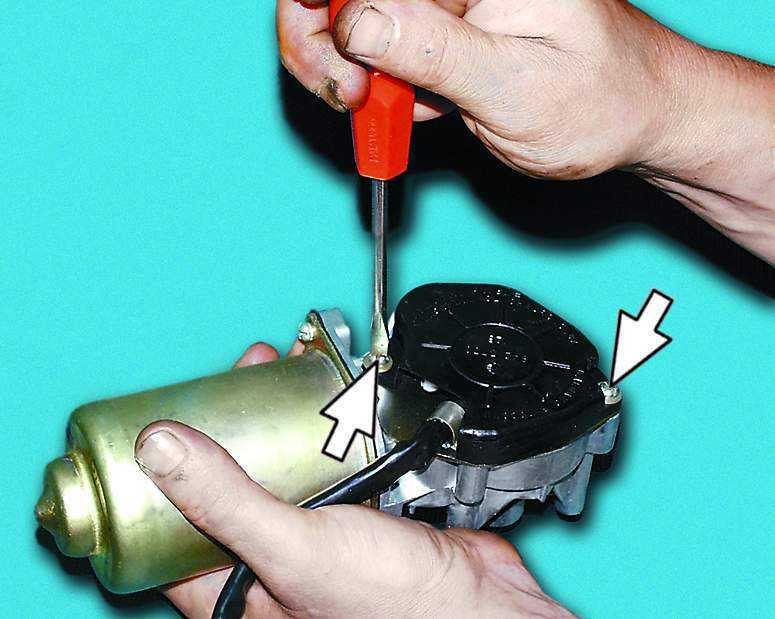

6. Отверните два винта крепления
и снимите пластмассовую крышку.
|
 |
|
|

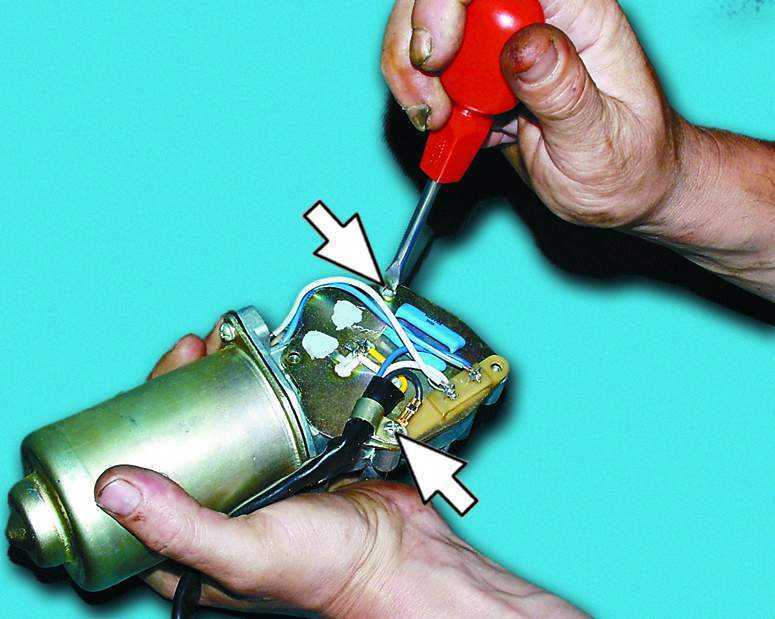

| 7. Отверните два винта крепления.
|
8. Снимите панель с контактами концевого
выключателя. |
9. Снимите прокладку. |
| |
|
 |
|
10. Выньте шестерню с валиком моторедуктора и пластмассовую
шайбу.
|
11. Выньте две промежуточные шестерни.
Для удобства дальнейшей сборки промаркируйте шестерни относительно
их осей, так как наклон зубьев у них противоположный. |

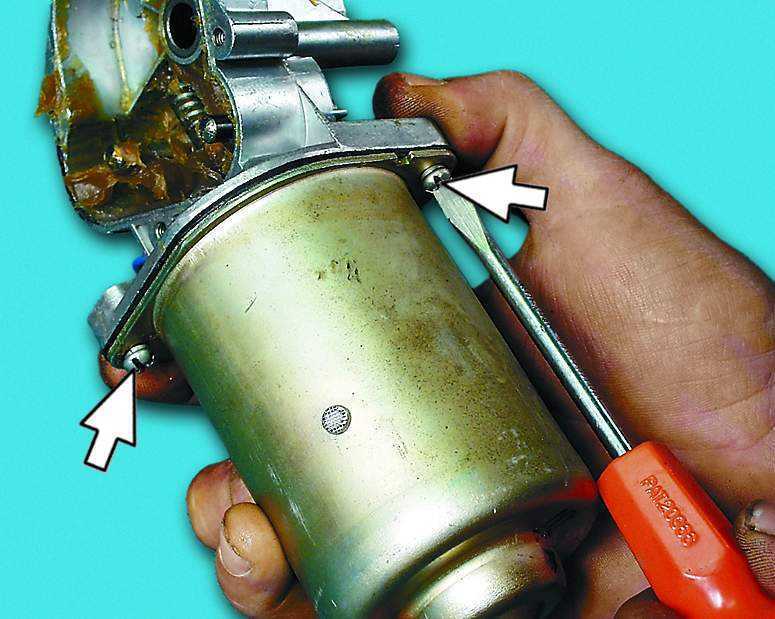

12. Отверните два винта крепления
и снимите редуктор с электродвигателя.
|
 |
13. Выньте якорь. |
| 14. Очистите от грязи и старой смазки
все детали моторедуктора. |
 |

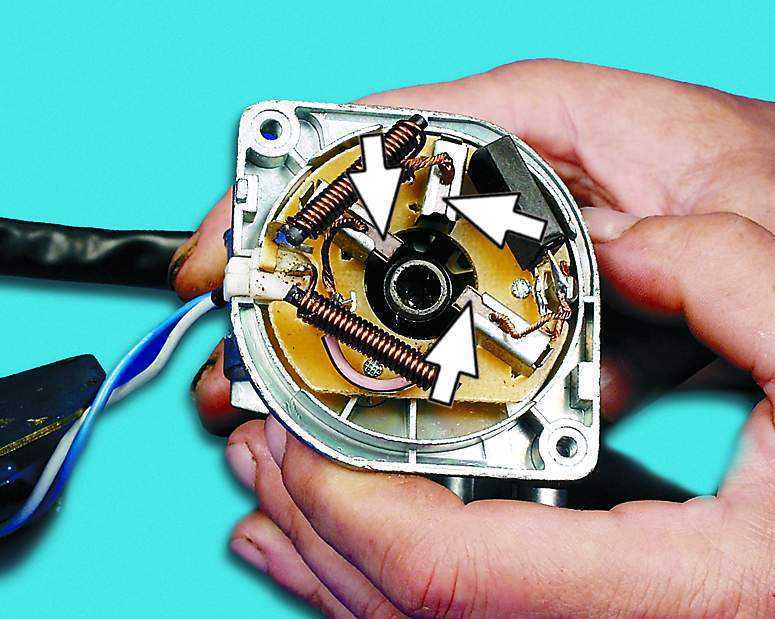

15. Проверьте легкость перемещения
щеток в щеткодержателе. Они должны перемещаться свободно, без заеданий.
Замените изношенные или имеющие сколы щетки или моторедуктор в сборе.
При замене щеток их выводы припаяйте к щеткодержателю. |
 |

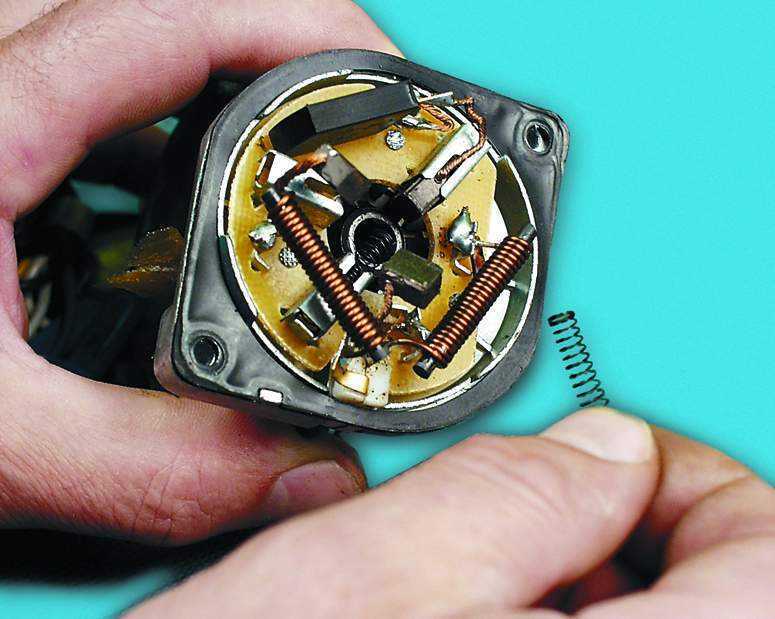

16. Замените поломанные или потерявшие
упругость пружины щеток. |
 |

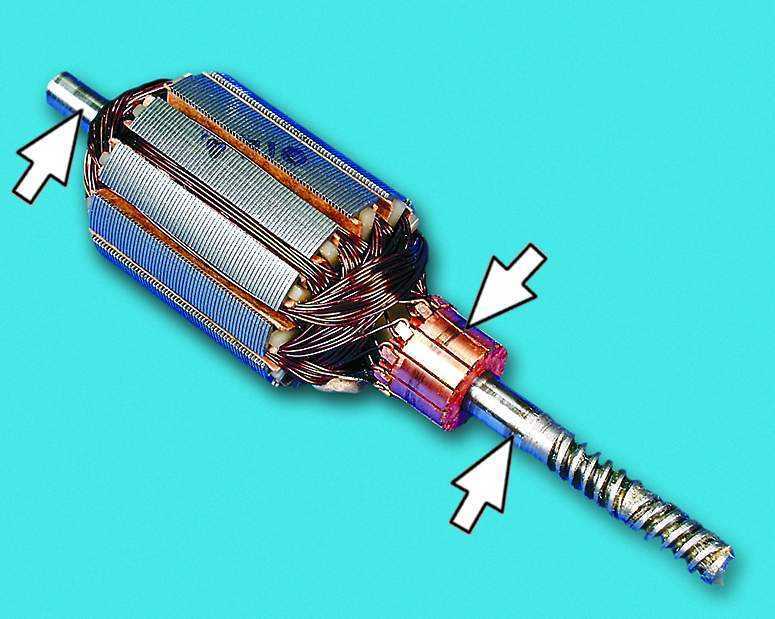

17. Зачистите мелкой шкуркой
коллектор, если он загрязнен или на нем имеются риски, царапины и
т.п. При сильно изношенном или обгоревшем коллекторе замените якорь
или моторедуктор в сборе. При обнаружении следов заедания на шейках
якоря зачистите шейки мелкой шкуркой. |
| 18. Замените шестерни редуктора
с сильно изношенными или поломанными зубьями. |
| 19. При повреждении шлицев или резьбы
валиков рычагов щеток замените тяги в сборе. |
 |
20. Подгоревшие или окисленные
контакты концевого выключателя зачистите мелкой шкуркой. |
 |

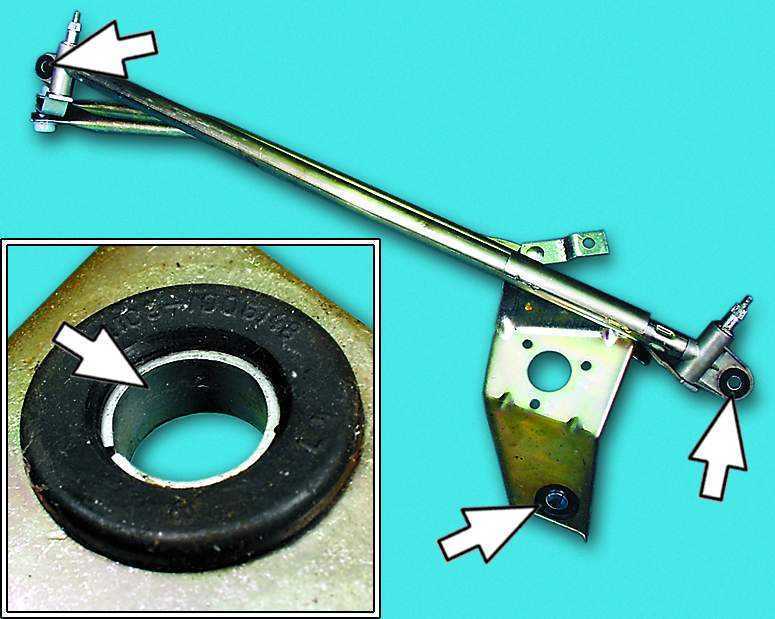

21. Порванные или потерявшие
эластичность резиновые подушки замените. Чтобы вынуть подушку, надо
сначала вынуть из нее металлическую распорную втулку. |
| |
22. Соберите стеклоочиститель
в порядке, обратном разборке, с учетом следующего: при установке промежуточных
шестерен обратите внимание, что наклон зубьев у них противоположный.
Перед сборкой смажьте шестерни редуктора и червяк вала якоря смазкой
Литол-24. |
| |
23. При установке якоря, чтобы
не сломать щетки, утопите их в направляющих, привязав проволокой за
канатики. |
| |
24. Потом установите якорь в
корпус редуктора. |
| |

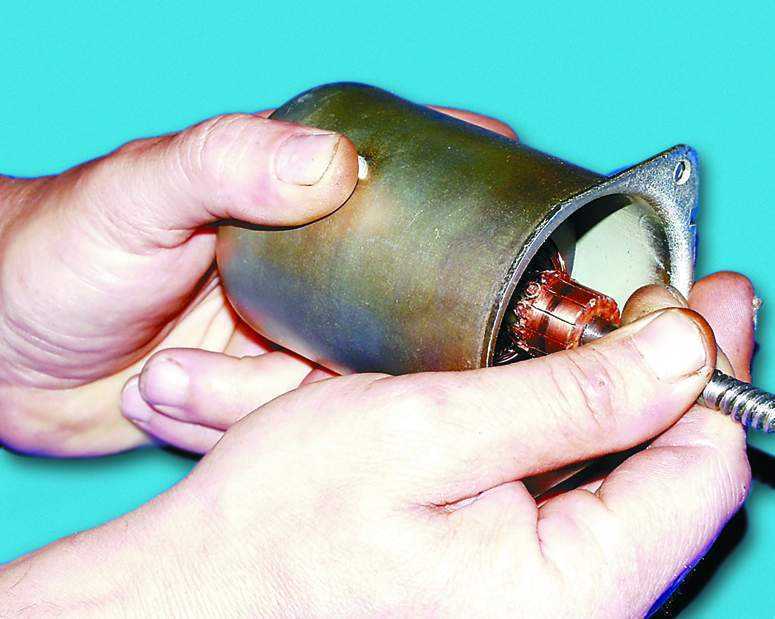

25. Затем установите на него
корпус электродвигателя, придерживая при этом вал якоря (для удерживания
вала якоря можно установить промежуточные шестерни), и отвяжите проволоку,
удерживающую щетки. После сборки, для центровки подшипников, постучите
деревянным молотком по корпусу моторедуктора. |
|
|
26. Установите поводок на ось
редуктора так, чтобы он был на одной прямой с центральной тягой. |
