7.8.2. Замена блок-фары

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
2. Снимите облицовку радиатора (см. подраздел 8.4).
  7.8.2 Замена блок-фары ВАЗ 2110 7.8.2 Замена блок-фары ВАЗ 2110

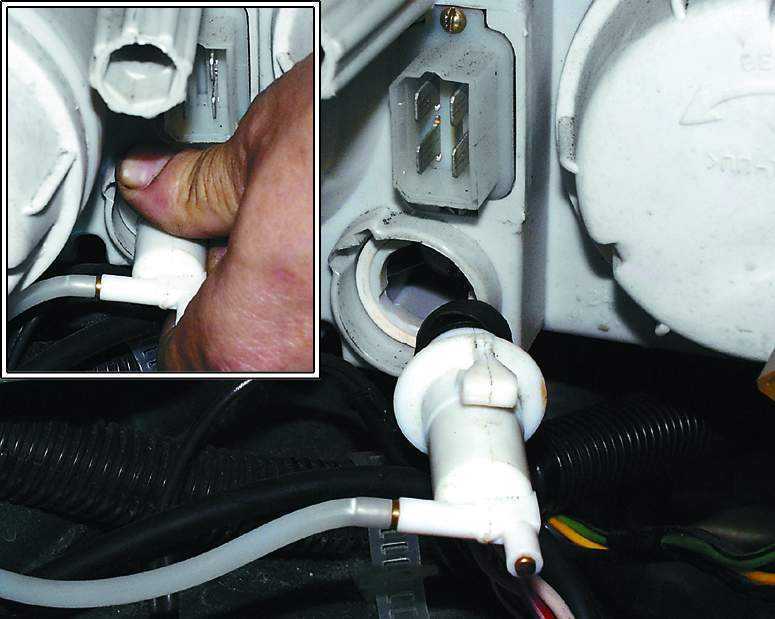

3. Отсоедините колодку с проводами от фары. 4. Нажав на защелку цилиндра гидрокорректора, поверните его на 90° по часовой стрелке до упора и выньте из гнезда, не отсоединяя от шлангов.

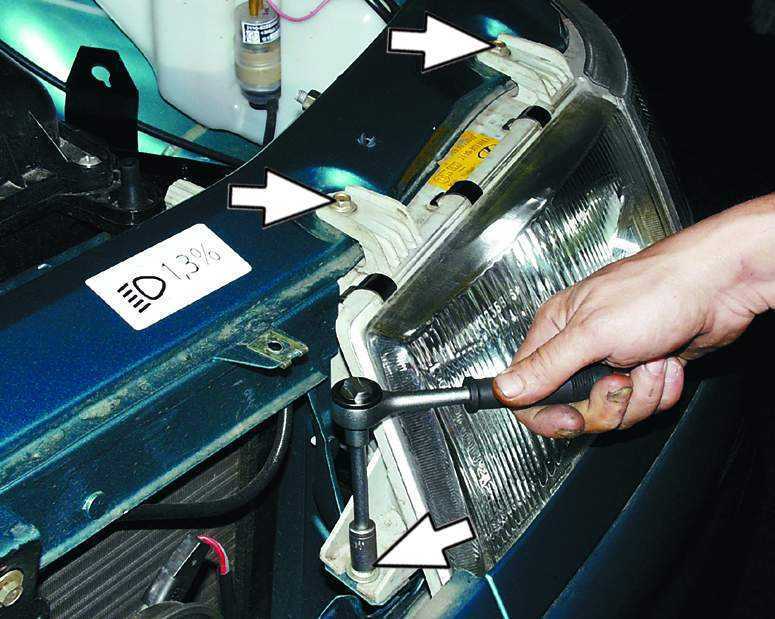

5. Отверните три болта крепления фары и сдвиньте блок-фару назад.
7.8.2 Замена блок-фары ВАЗ 2110 7.8.2 Замена блок-фары ВАЗ 2110 7.8.2 Замена блок-фары ВАЗ 2110

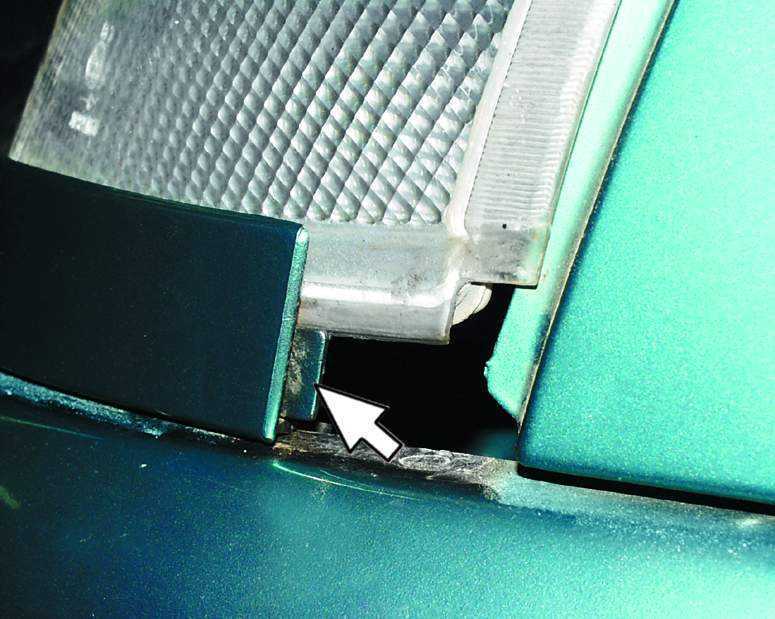

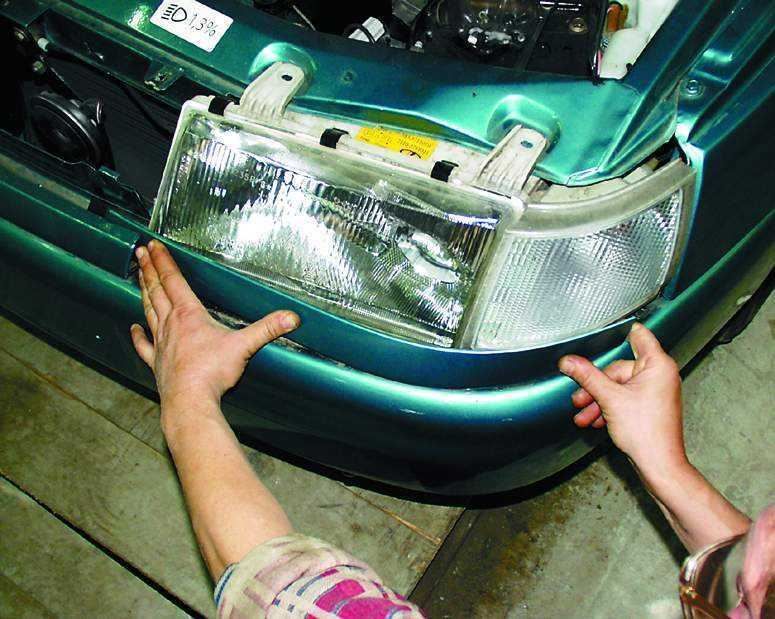

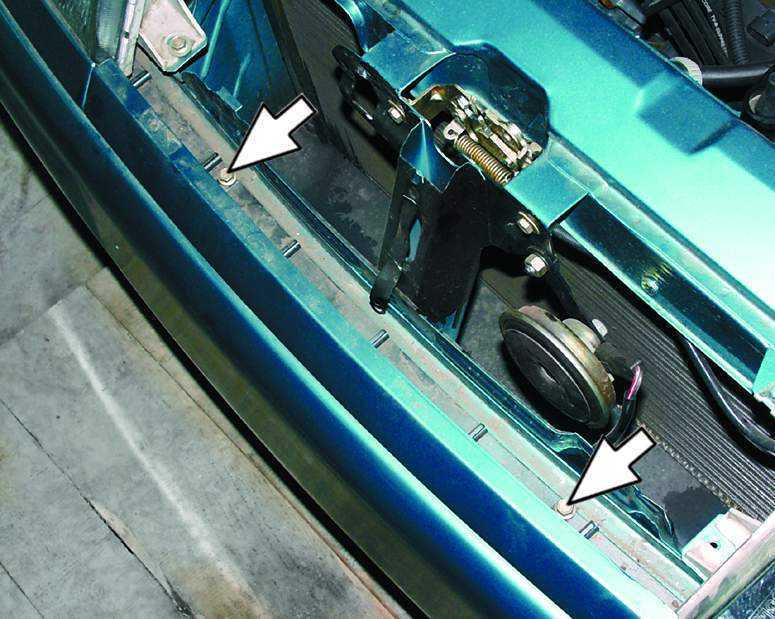

6. Сдвиньте накладку блок-фары к центру автомобиля примерно на 4 см так, чтобы... 7. ...ее крючок вышел из зацепления с крылом. 8. Чтобы легче сдвинуть накладку, ослабьте затяжку двух болтов верхнего крепления буфера, чтобы его можно было отжать вперед.
7.8.2 Замена блок-фары ВАЗ 2110 7.8.2 Замена блок-фары ВАЗ 2110 7.8.2 Замена блок-фары ВАЗ 2110

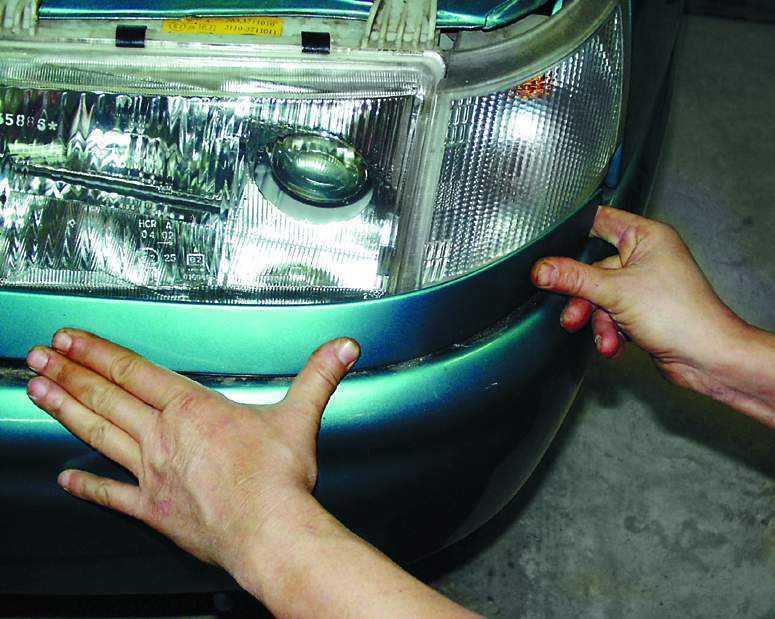

9. Нажмите на нижнюю часть накладки так, чтобы ее фланец вышел из зацепления с передним буфером, и снимите накладку.

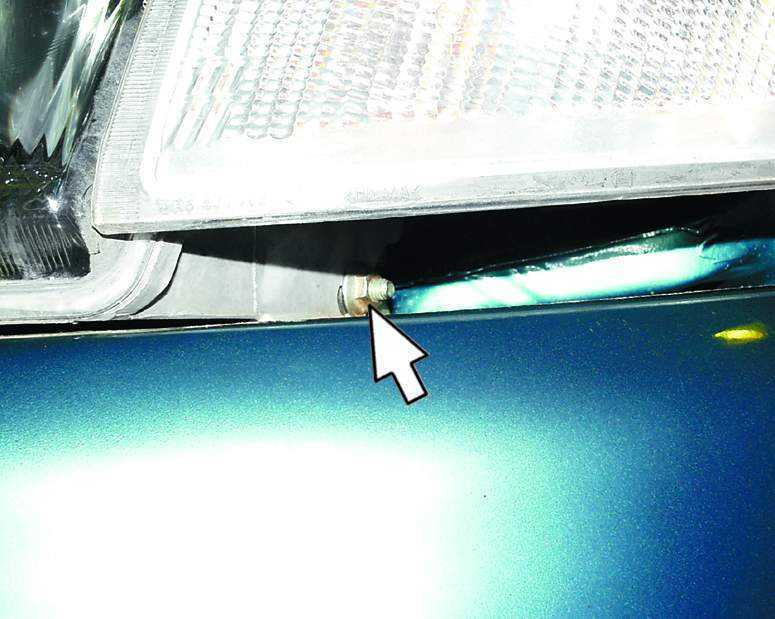

10. Отверните гайку нижнего крепления фары.

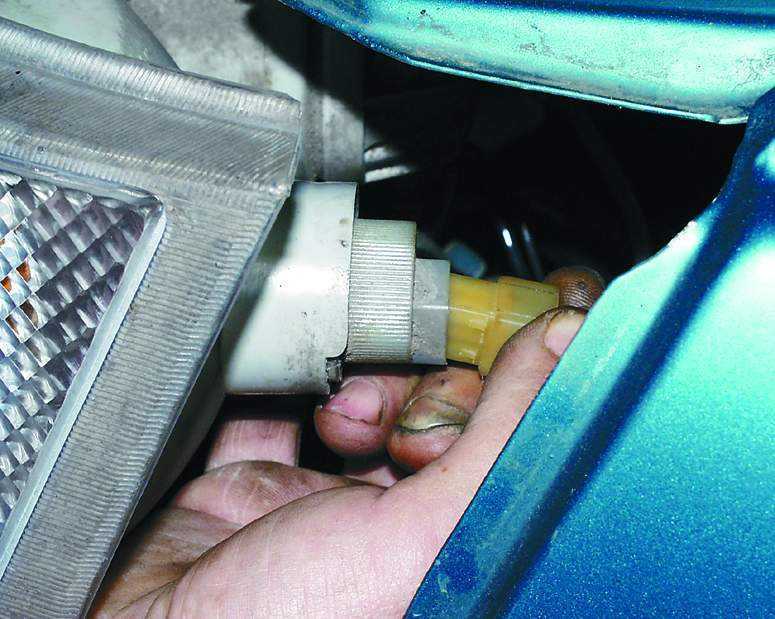

11. Выдвиньте блок-фару на себя и, отсоединив от указателя поворота колодку, снимите блок-фару с автомобиля.

  7.8.2 Замена блок-фары ВАЗ 2110

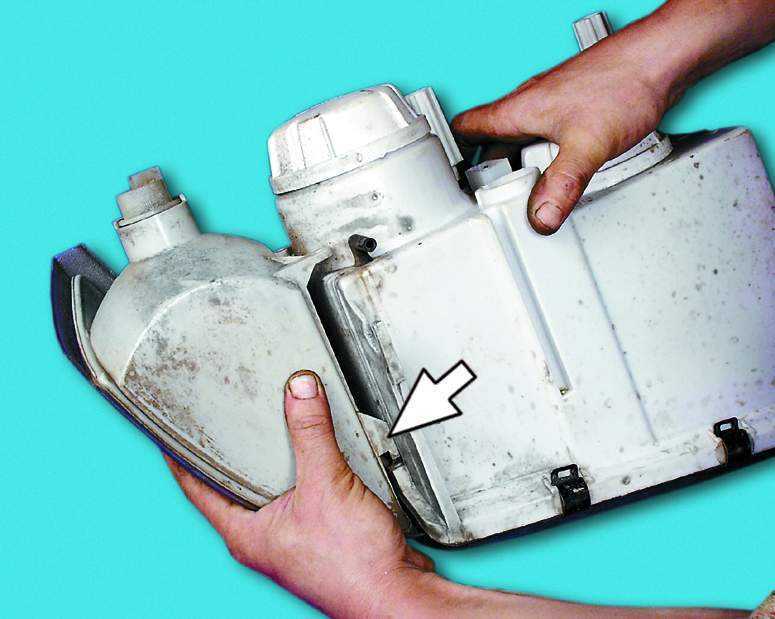

12. Для разборки блок-фары отверните два винта крепления. 13. Затем разъедините фару и указатель поворота, выведя два крючка на корпусе указателя из зацепления с корпусом фары. Соберите и установите блок-фару в обратном порядке.
