7.8. Освещение, световая и звуковая сигнализация

7.8.1. Регулировка света фар

ОБЩИЕ СВЕДЕНИЯ

Регулировка света фар
7.8.1 Освещение, световая и звуковая сигнализация ВАЗ 2110

Проверку и регулировку света фар проводите на снаряженном автомобиле: с полностью заправленным топливным баком, комплектом инструмента и запасным колесом.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

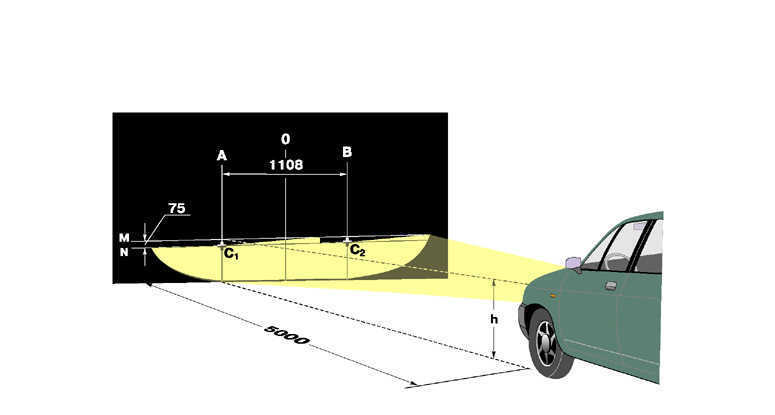

2. Установите автомобиль на ровную горизонтальную площадку перпендикулярно гладкой стене (например, гаража) на расстоянии 5 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рис. Регулировка света фар. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране.
  3. Замерьте на вашем автомобиле высоту центров фар до пола. Это будет расстояние h на экране (для нового автомобиля h = 600 мм).
4. Включите ближний свет и поверните ручку гидрокорректора в положение «1» (водитель и передний пассажир).

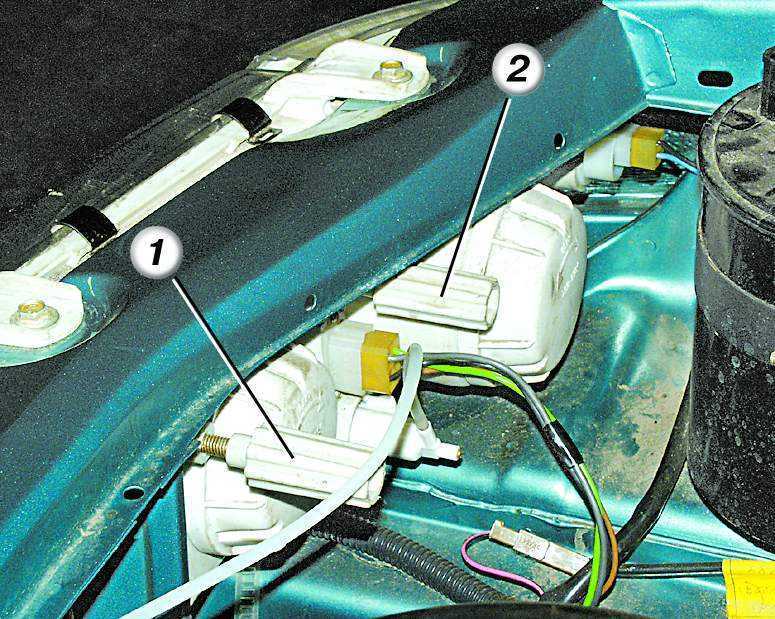

7.8.1 Освещение, световая и звуковая сигнализация ВАЗ 2110 5. Откройте капот и отрегулируйте винтами 1 (в горизонтальной плоскости) и 2 (в вертикальной плоскости) ручной регулировки пучка света положение светового пятна для каждой фары на экране, если расположение световых пятен на экране не соответствует рисунку.
6. Направление светового пятна регулируйте для каждой фары отдельно. Вторую фару во время регулировки закройте непрозрачным материалом.
7. Свет фар считается отрегулированным, если верхняя граница левых частей световых пятен совпадает с линией N, а вертикальные линии А и В проходят через точки С1 и С2 пересечения горизонтальных и наклонных участков световых пятен.
