Лада (ВАЗ-2110). Выключатель (замок) зажигания

7.4.1. Проверка выключателя (замка) зажигания

Если контакты 15, 30 и 50 замка неисправны, замените контактную группу (см. подраздел 7.4.4), а если неисправны контакты микровыключателя – микровыключатель в сборе (см. подраздел 7.4.5).

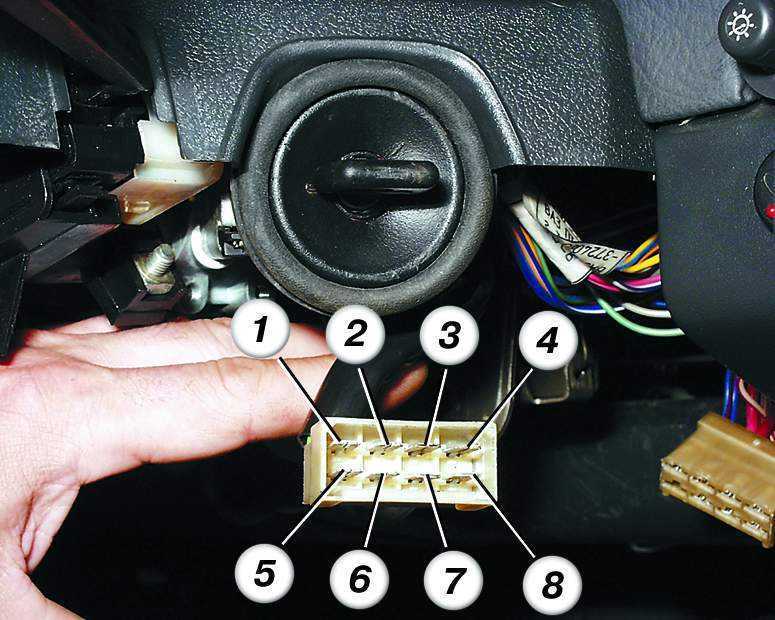

1–8 – условная нумерация контактов колодки жгута проводов. Обратите внимание, гнездо колодки асимметрично (ориентир – установочный выступ).

ПОРЯДОК ВЫПОЛНЕНИЯ

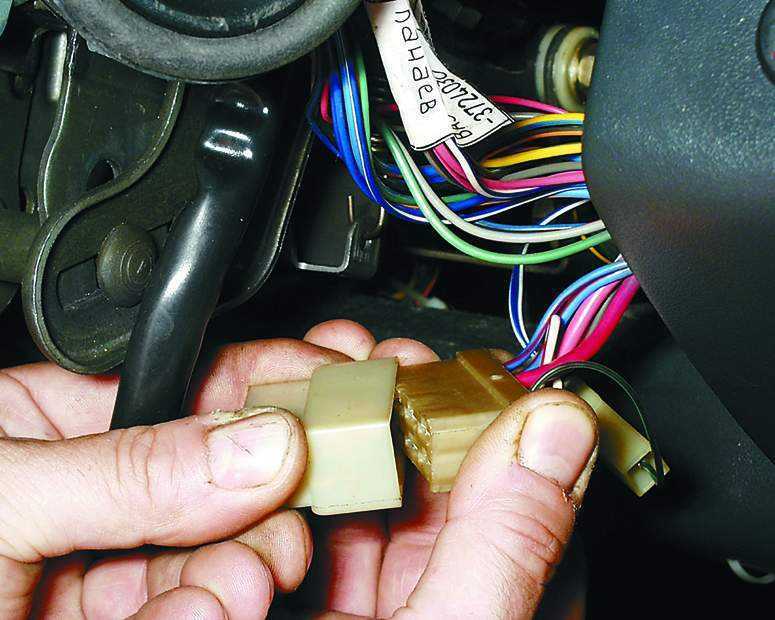

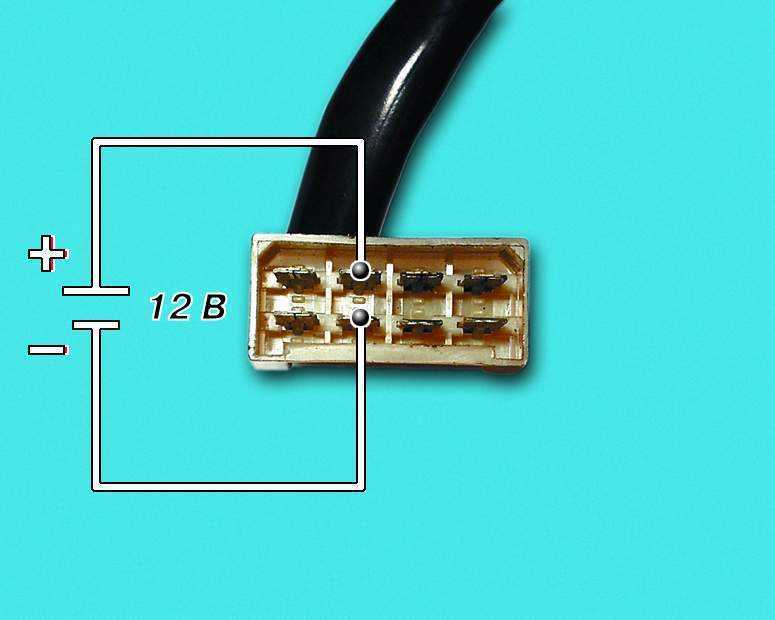

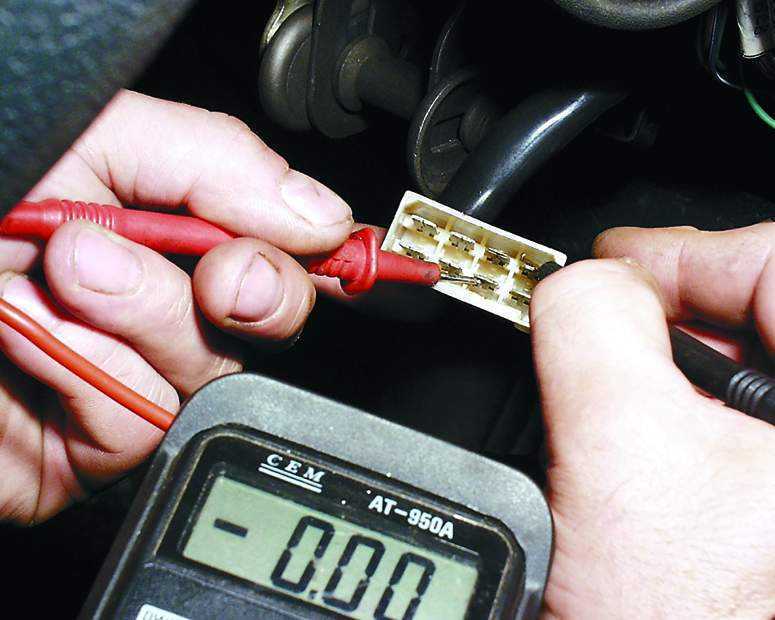

1. Отсоедините провод от клеммы «–» аккумуляторной батареи. 2. Снимите нижний кожух рулевой колонки (см. подраздел 5.3.1). 3. Отсоедините разъем жгута проводов замка от бортовой сети автомобиля и вытяните жгут из-под панели приборов в удобное положение. 4. Установите ключ в замке поочередно во все три положения и в каждом положении ключа омметром проверьте сопротивление между контактами колодки. Если контакты замка зажигания полностью исправны, сопротивление равно нулю, неисправны – бесконечности, ес ли подгорели – омметр покажет некоторое сопротивление. 5. Для проверки исправности подсветки подайте постоянный ток напряжением 12 В на контакты 2 и 6 колодки жгута проводов. Если лампа подсветки не горит – она неисправна или есть обрыв в электроцепи.
