Лада (ВАЗ-2110). Снятие и установка монтажного блока



Лада (ВАЗ-2110). Снятие и установка монтажного блока

7.1.4. Снятие и установка монтажного блока

ОБЩИЕ СВЕДЕНИЯ

Ремонт монтажного блока заключается в основном в замене печатной платы. Допускается припайка проводов взамен перегоревших токоведущих дорожек на печатной плате.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

7.1.4 Снятие и установка монтажного блока ВАЗ 2110 7.1.4 Снятие и установка монтажного блока ВАЗ 2110

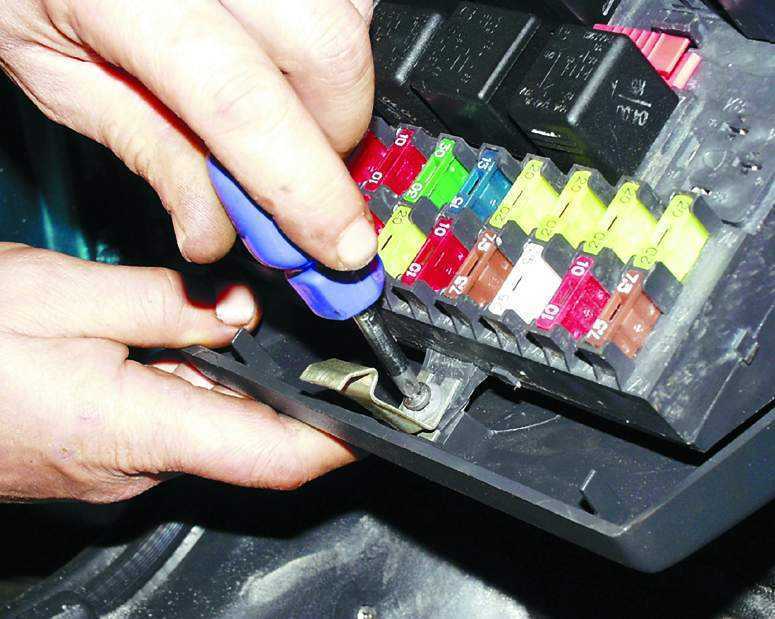

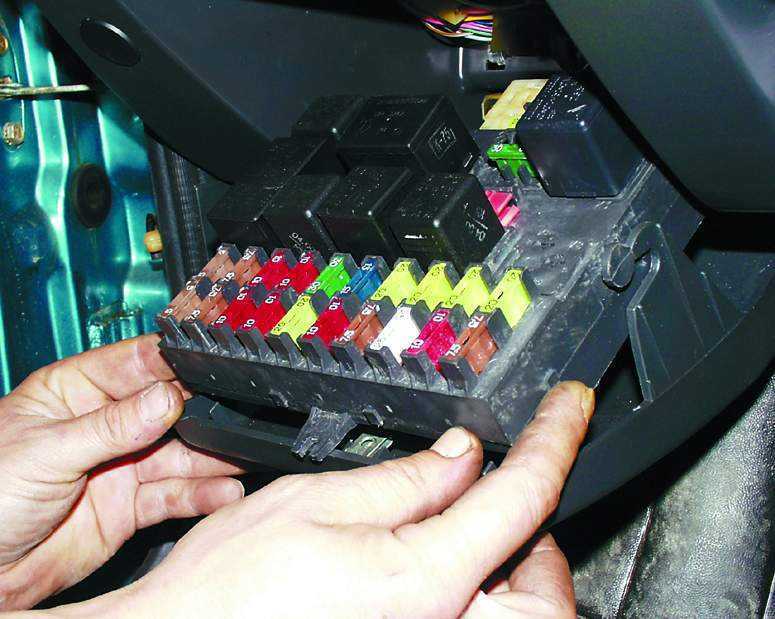

2. Откройте крышку монтажного блока и отверните винт его крепления. 3. Выдвиньте блок на себя.
7.1.4 Снятие и установка монтажного блока ВАЗ 2110 7.1.4 Снятие и установка монтажного блока ВАЗ 2110

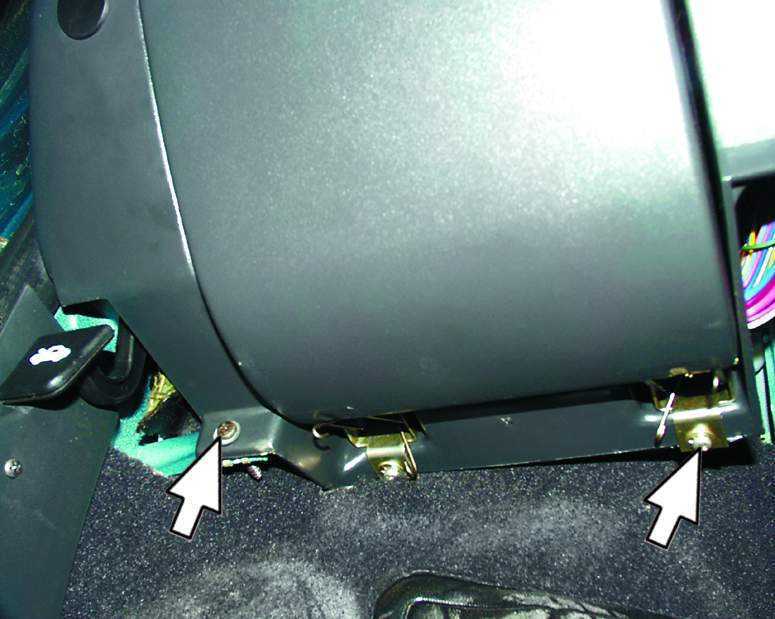

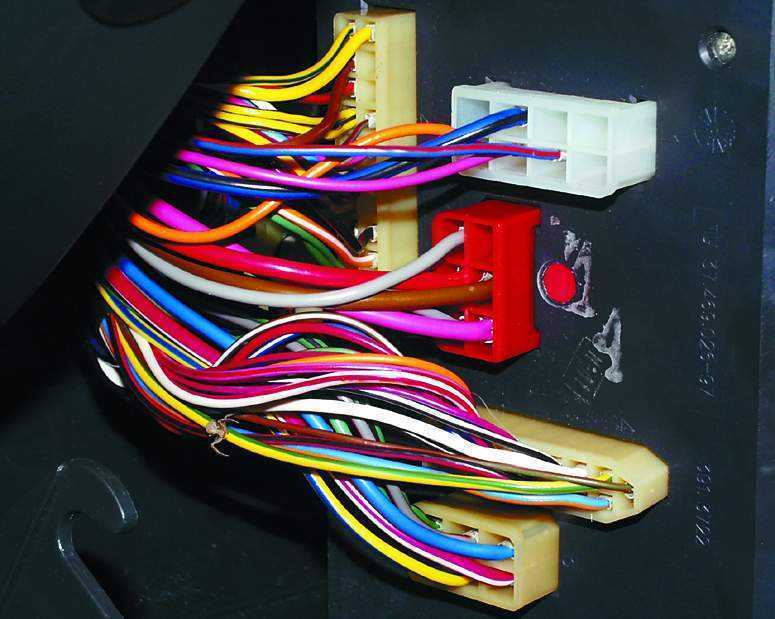

4. Отсоедините колодки с проводами от блока (рекомендуется связать эти провода изоляционной лентой в жгут). 5. Снимите крышку блока, отвернув два винта крепления кронштейнов петель.
