Лада (ВАЗ-2110). Тормозные механизмы задних колес

6.9. Тормозные механизмы задних колес

6.9.1. Замена тормозных колодок

ОБЩИЕ СВЕДЕНИЯ

Предупреждения бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов.

заменяйте в тормозных механизмах обоих передних колес одновременно.

замена передней и задней колодок между собой, а также между левым и правым колесом. Это может привести к неравномерному торможению.

Минимально допустимая толщина фрикционных накладок тормозных колодок – 1,5 мм.

Замените колодки в следующих случаях:

– толщина фрикционных накладок менее допустимой;

– поверхность накладок замаслена;

– фрикционная накладка непрочно соединена с основанием;

– накладки имеют глубокие борозды и сколы.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Включите 1-ю передачу и установите упорные бруски под передние колеса.
2. Проверьте: рычаг стояночного тормоза должен быть опущен до упора вниз (автомобиль расторможен).
3. Снимите переднее колесо и очистите тормозной механизм от грязи.
4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на отметке «MAX» или приближается к ней, откачайте из бачка часть жидкости.
5. Снимите тормозной барабан (подробнее см. подраздел 6.9.2).

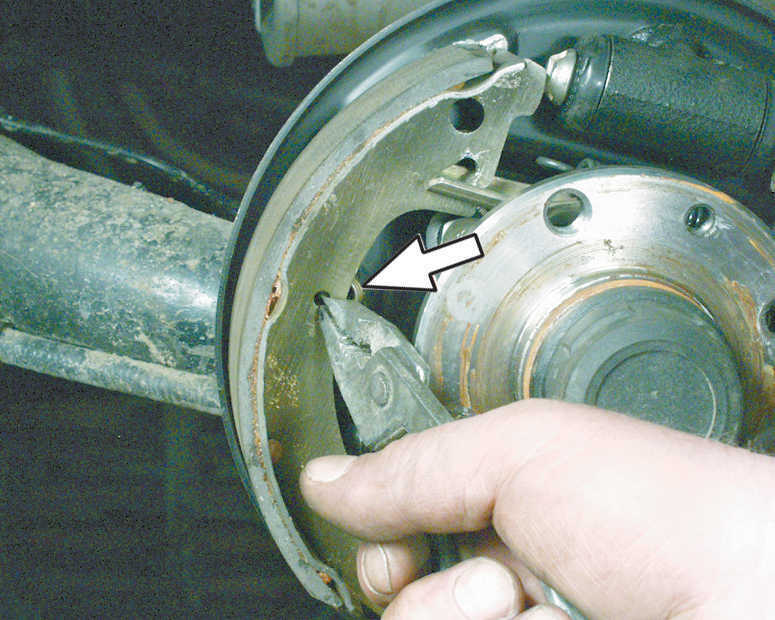

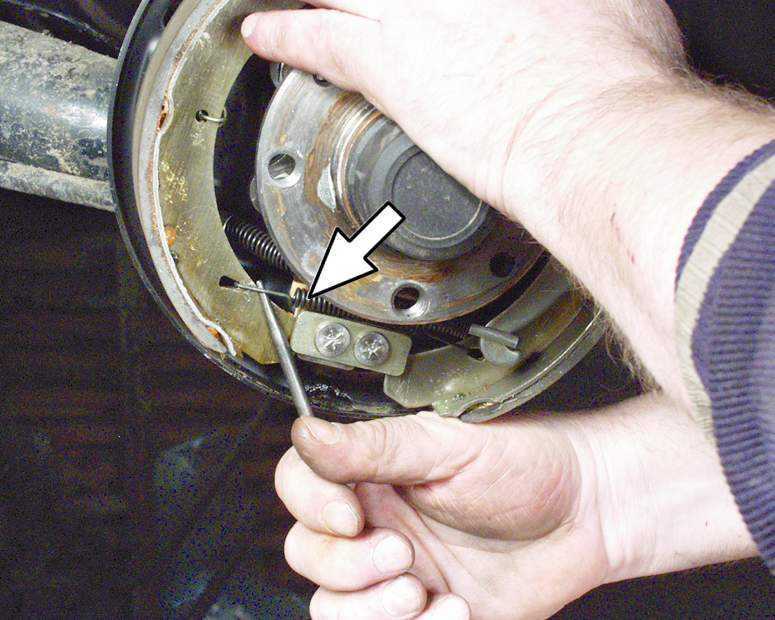

6. Снимите верхнюю стяжную пружину бородком или плоскогубцами.	7. Снимите нижнюю стяжную пружину таким же способом.	8. Снимите направляющую пружину передней колодки, а затем – переднюю колодку.

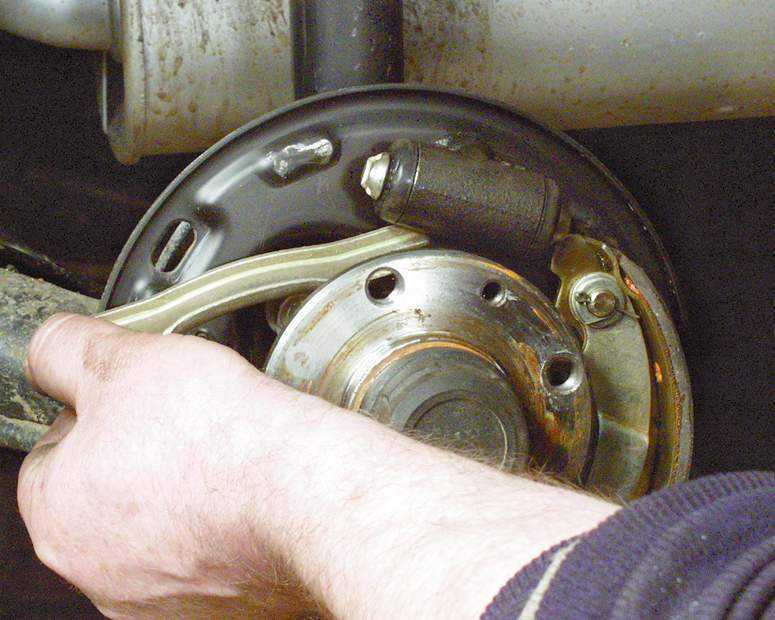

9. Снимите разжимную планку.	10. Снимите направляющую пружину задней колодки, а затем – заднюю колодку, отсоединив приводной рычаг от наконечника троса стояночного тормоза.	11. Выньте шплинт и снимите опорную шайбу с пальца приводного рычага задней колодки.

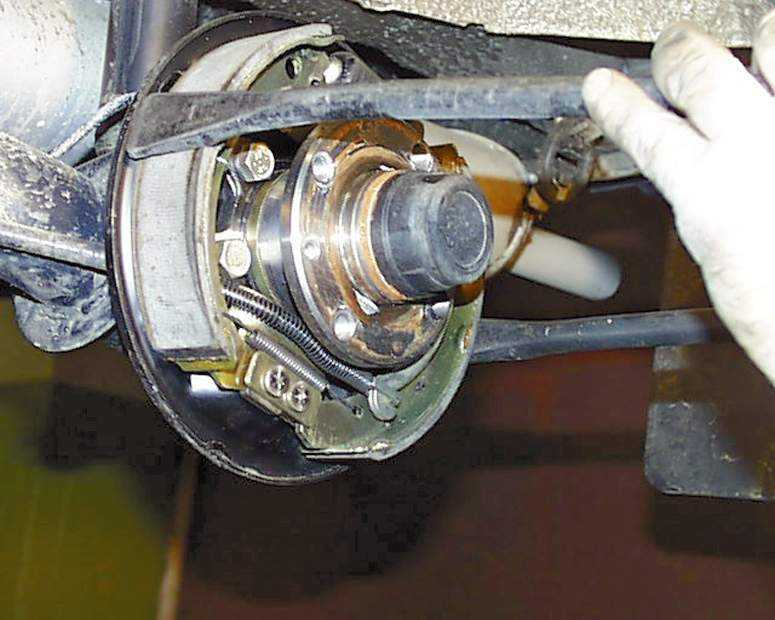

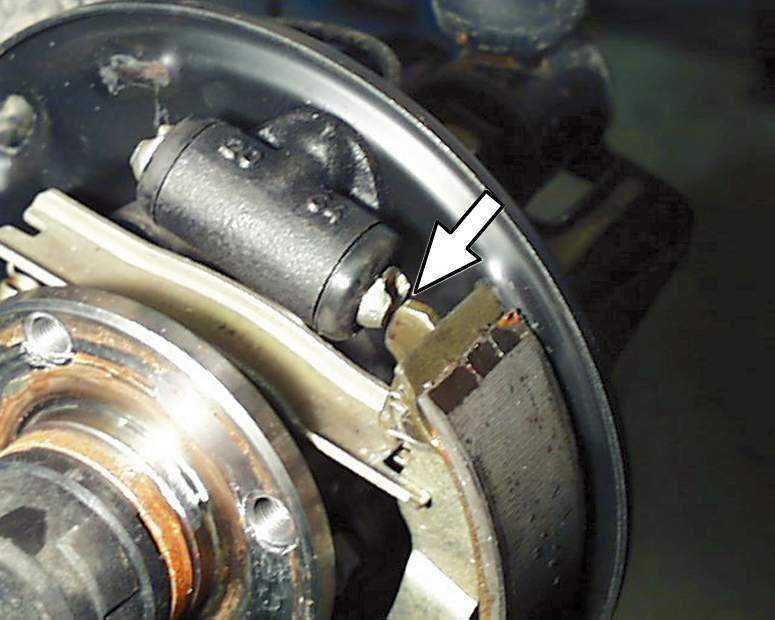

12. Надавите на палец и снимите с колодки приводной рычаг. Выньте палец из колодки.	13. Установите новые колодки в порядке, обратном снятию. При установке вставьте верхние концы колодок в пазы поршня.	14. Сведите тормозные колодки двумя монтировками, чтобы переместить поршни к центру цилиндра. Установите тормозной барабан в порядке, обратном снятию. На стоящем на земле автомобиле 2–3 раза нажмите на педаль тормоза, чтобы подвести колодки к барабану.
