6.8.3. Ремонт колесного цилиндра

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
2. Снимите соответствующее колесо.
3. Выньте из колодки наконечник провода, идущего к датчику износа колодок, и протащите провод через держатель. Выньте уплотнитель тормозного шланга из кронштейна на стойке (подробнее см. подраздел 6.8.1).

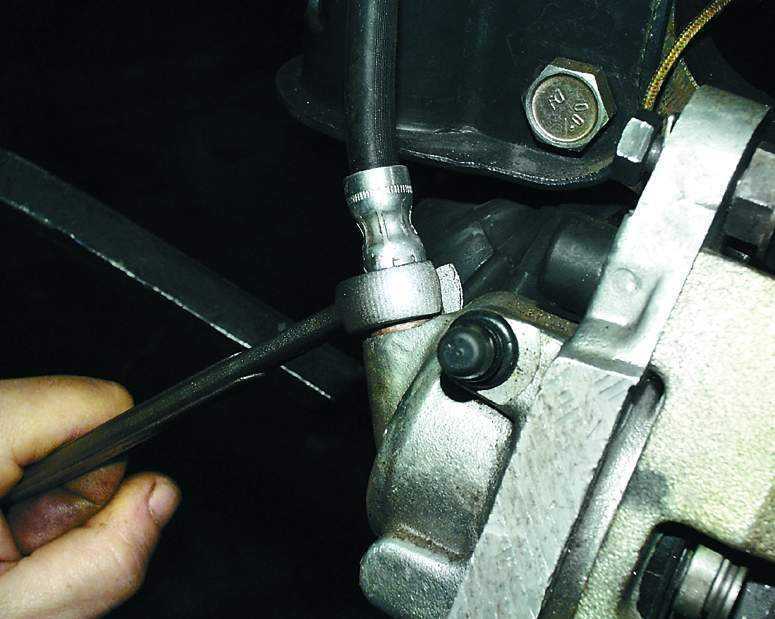

6.7.3 Ремонт колесного цилиндра ВАЗ 2110 4. Ослабьте затяжку наконечника шланга на колесном цилиндре.
6.7.3 Ремонт колесного цилиндра ВАЗ 2110

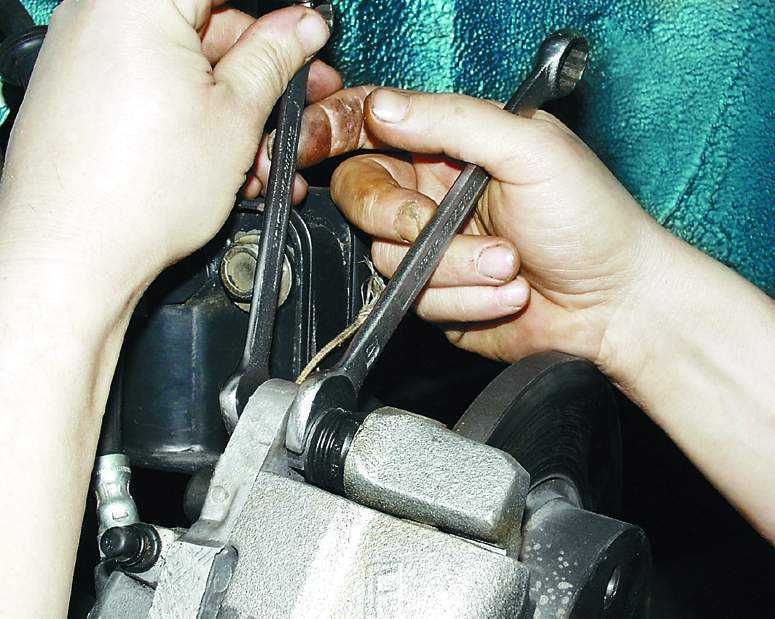

 5. Отогните отверткой усики стопорных шайб и отверните два болта крепления суппорта, придерживая вторым ключом направляющие пальцы за шестигранники.
6. Выньте болты и снимите суппорт в сборе с колесным цилиндром.
6.7.3 Ремонт колесного цилиндра ВАЗ 2110 6.7.3 Ремонт колесного цилиндра ВАЗ 2110

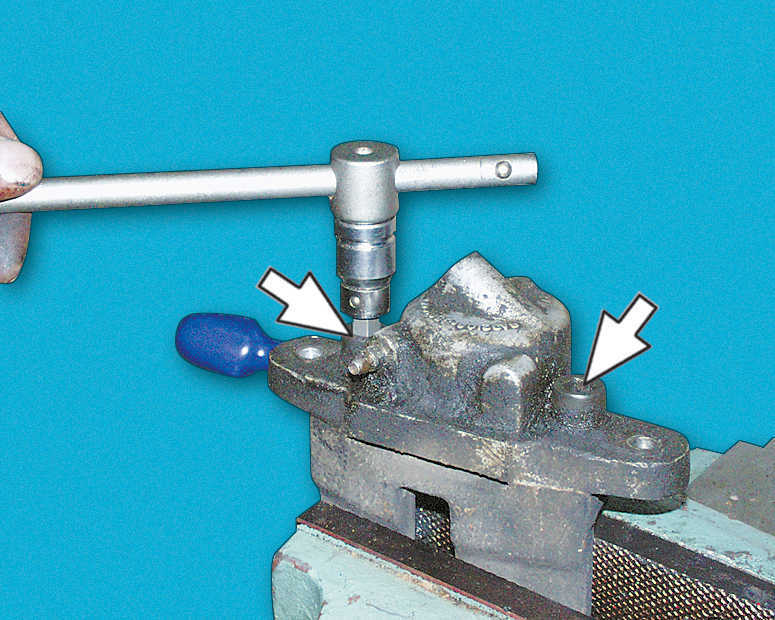

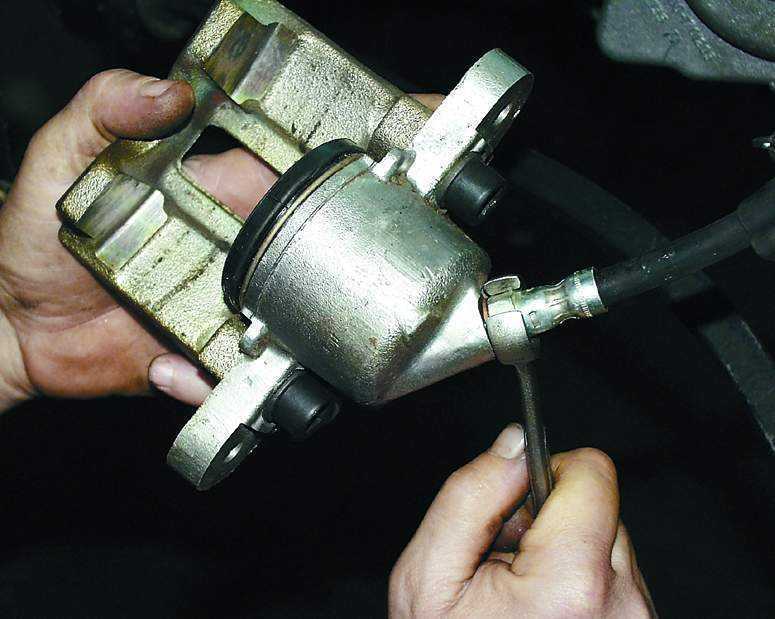

7. Удерживая ключом наконечник шланга за шестигранник, отверните тормозную скобу от наконечника. Будьте осторожны, из шланга потечет тормозная жидкость. Обратите внимание, на наконечнике установлено медное уплотнительное кольцо. Замените сильно обжатое кольцо. 8. Зажмите суппорт в тиски и отверните два болта с внутренним шестигранником крепления цилиндра к суппорту. Снимите колесный цилиндр с суппорта.

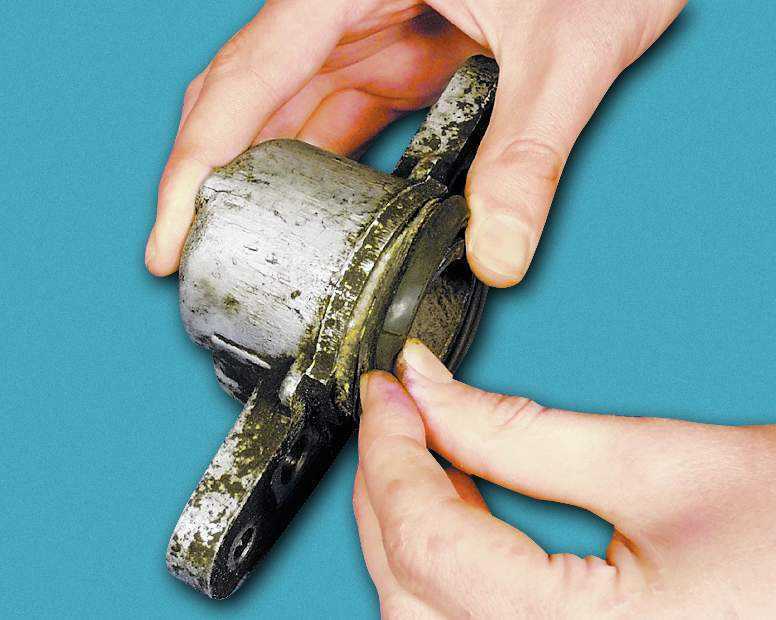

 9. Аккуратно, чтобы не порвать защитный чехол, снимите стопорное кольцо.
6.7.3 Ремонт колесного цилиндра ВАЗ 2110 6.7.3 Ремонт колесного цилиндра ВАЗ 2110 6.7.3 Ремонт колесного цилиндра ВАЗ 2110

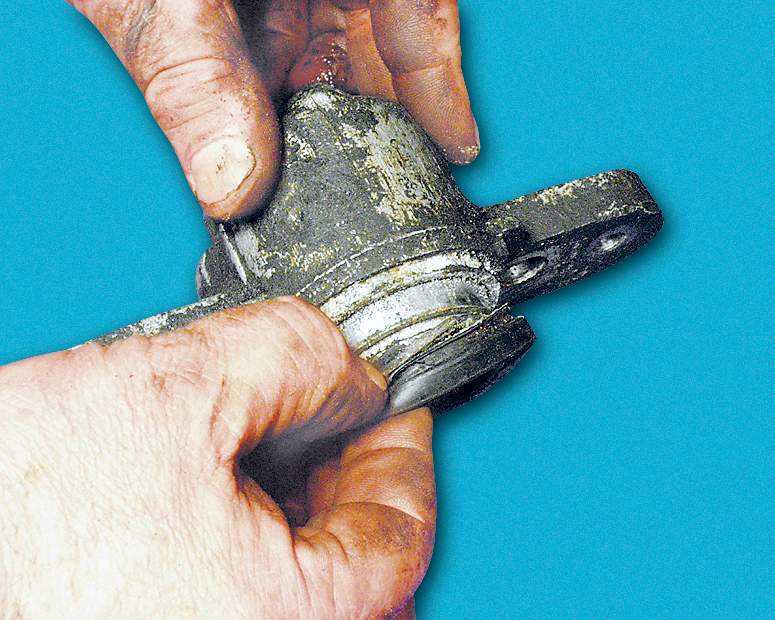

10. Снимите с цилиндра защитный чехол.

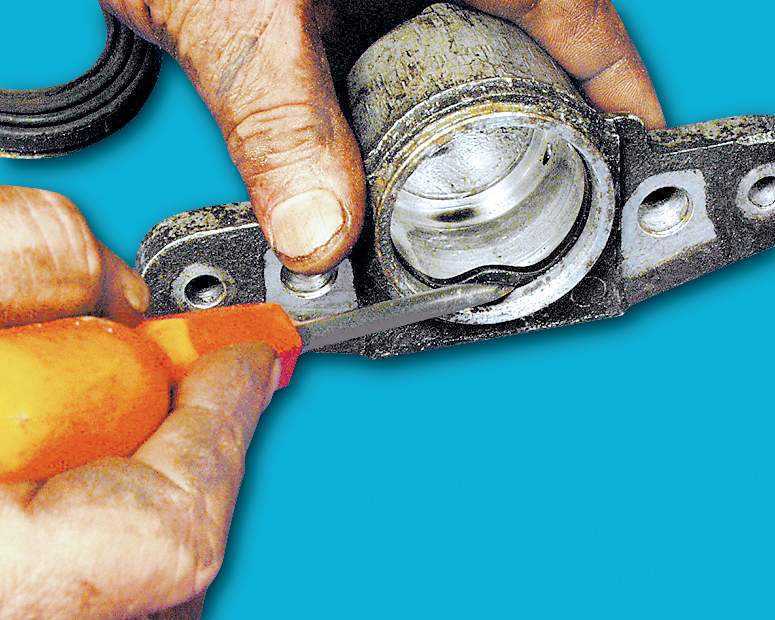

 11. Подав сжатый воздух через отверстия для подачи тормозной жидкости, извлеките поршень из цилиндра. 12. Аккуратно, чтобы не повредить зеркало цилиндра, выньте уплотнительное кольцо.

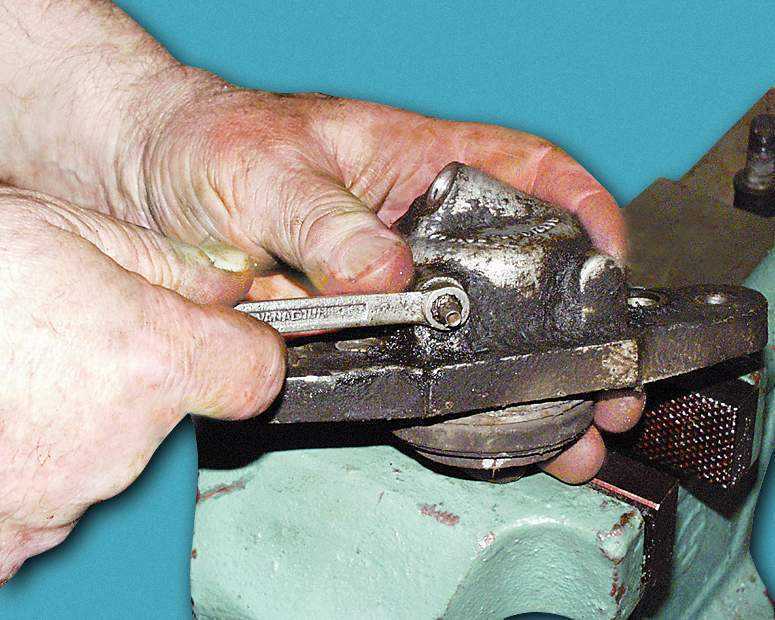

6.7.3 Ремонт колесного цилиндра ВАЗ 2110 13. При необходимости замены колесного цилиндра или самого клапана выверните клапан прокачки.

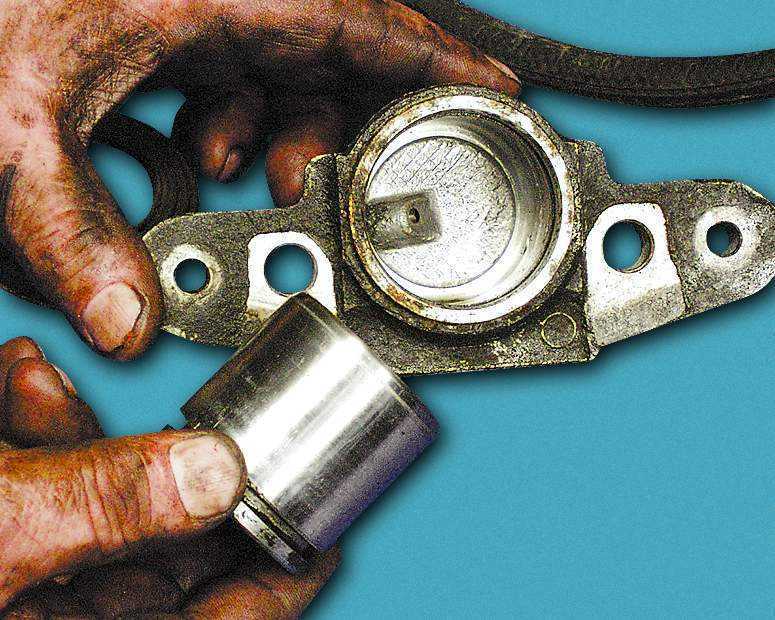

14. Внимательно осмотрите зеркало цилиндра и рабочую поверхность поршня. При обнаружении на них следов износа, повреждений или сильного корродирования замените цилиндр и поршень.
15. Замените поврежденное, разбухшее или потерявшее эластичность уплотнительное кольцо. Рекомендуется заменять кольцо при каждой разборке цилиндра независимо от его состояния.
16. Установите в проточку цилиндра новое уплотнительное кольцо, предварительно смазав его свежей тормозной жидкостью.
6.7.3 Ремонт колесного цилиндра ВАЗ 2110 6.7.3 Ремонт колесного цилиндра ВАЗ 2110

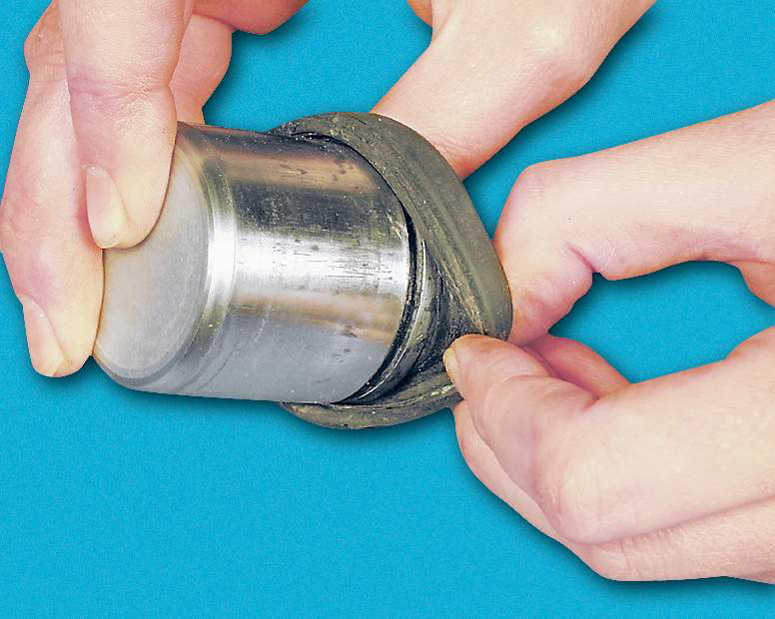

17. Вставьте кромку защитного колпака в проточку поршня.

18. Смажьте свежей тормозной жидкостью зеркало цилиндра и рабочую поверхность поршня. Введите поршень в цилиндр и установите наружную кромку защитного колпака в проточку корпуса цилиндра. Установите стопорное кольцо. 19. Установите колесный цилиндр в порядке, обратном снятию. Перед установкой направляющих пальцев смажьте их смазкой УНИОЛ-1. Прокачайте тормозную систему.
