Лада (ВАЗ-2110). Снятие и установка телескопической стойки



Лада (ВАЗ-2110). Снятие и установка телескопической стойки

4.1.3. Снятие и установка телескопической стойки

ОБЩИЕ СВЕДЕНИЯ

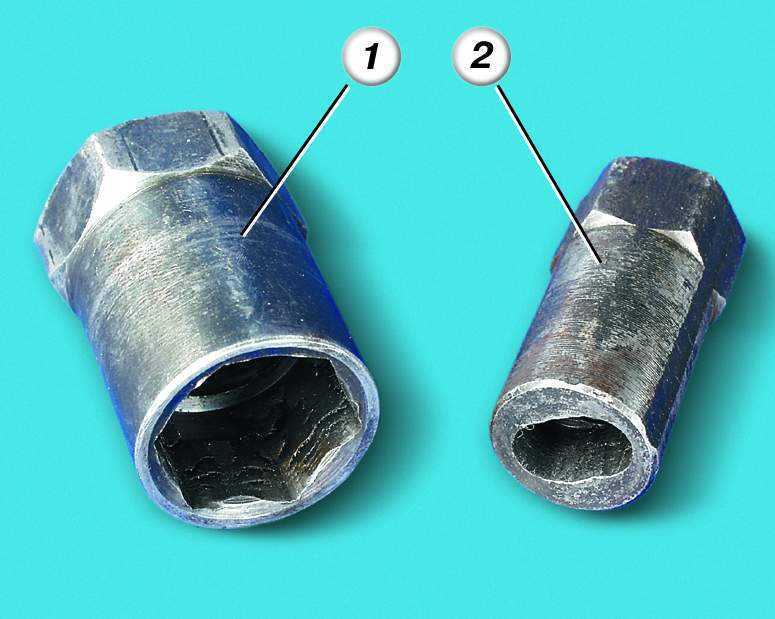

Для отворачивания гайки штока амортизатора рекомендуется использовать приспособление, состоящее из двух ключей:
4.1.2 Снятие и установка телескопической стойки ВАЗ 2110

1 – ключ для отворачивания гайки;

2 – ключ для удерживания штока амортизатора от проворачивания.


ПОРЯДОК ВЫПОЛНЕНИЯ

4.1.2 Снятие и установка телескопической стойки ВАЗ 2110

4.1.2 Снятие и установка телескопической стойки ВАЗ 2110

4.1.2 Снятие и установка телескопической стойки ВАЗ 2110

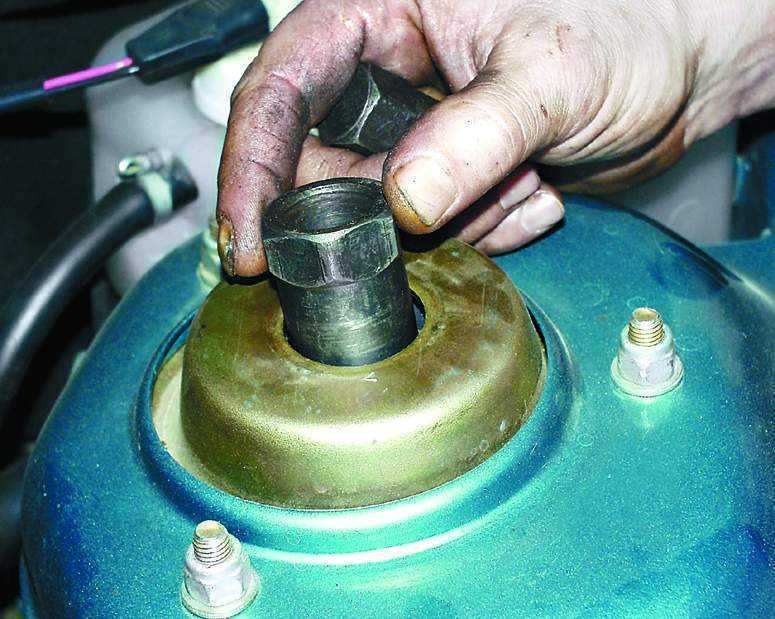

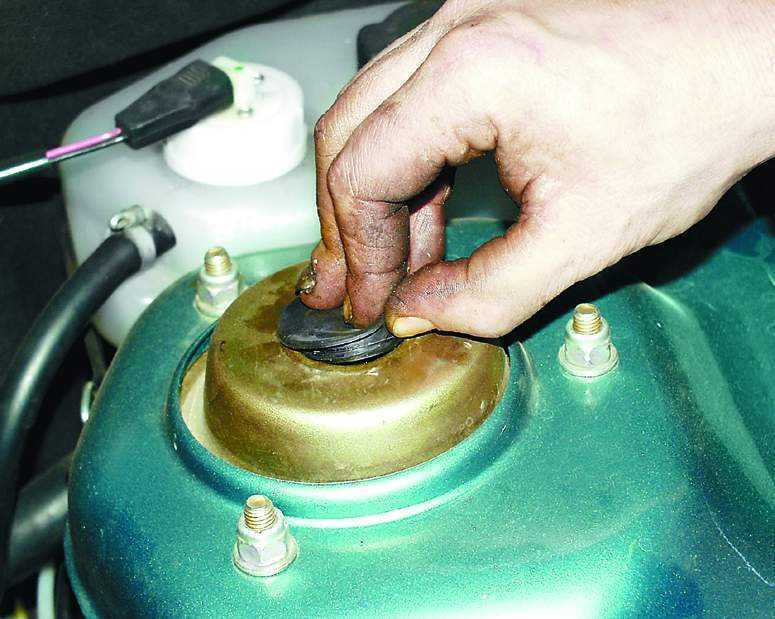

1. Снимите соответствующее переднее колесо. 2. Если в дальнейшем предполагается разбирать телескопическую стойку, откройте капот и снимите резиновый защитный колпак. 3. Установите на гайку ключ для отворачивания гайки.

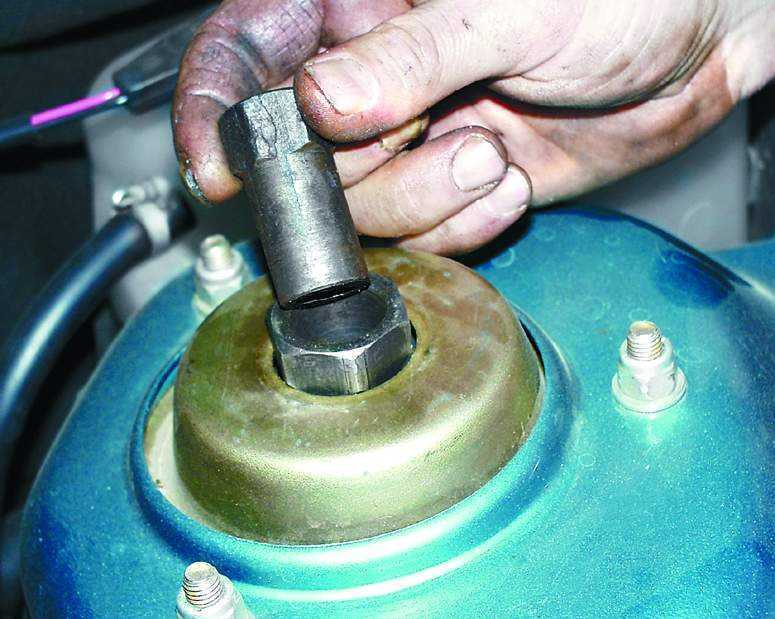

4.1.2 Снятие и установка телескопической стойки ВАЗ 2110 4. Установите ключ для удерживания штока амортизатора от проворачивания.
4.1.2 Снятие и установка телескопической стойки ВАЗ 2110

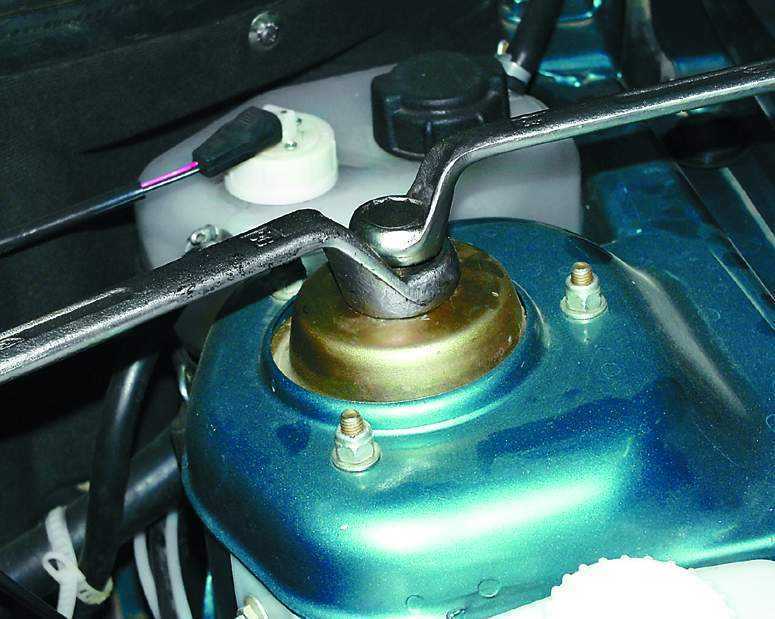

 5. Ослабьте затяжку гайки, удерживая шток от проворачивания.

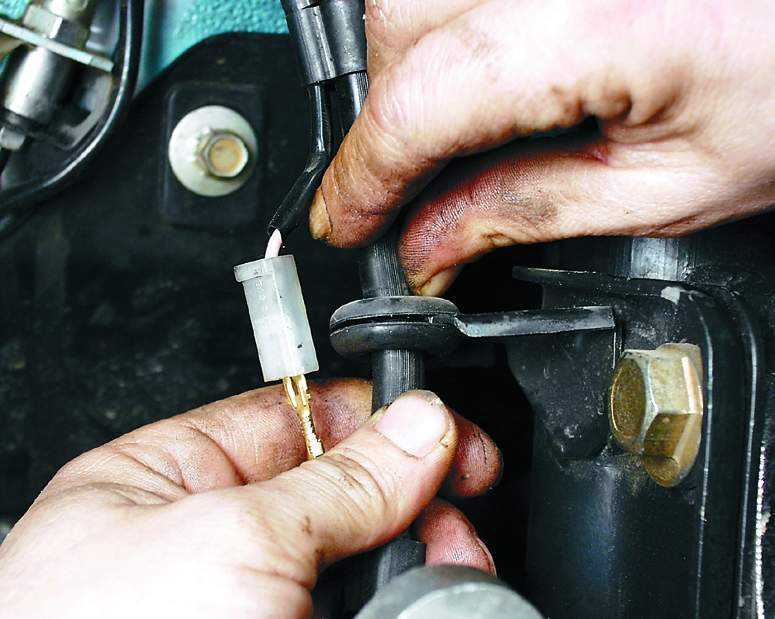

6. В нише колеса выньте уплотнитель тормозного шланга из кронштейна на стойке.
4.1.2 Снятие и установка телескопической стойки ВАЗ 2110 4.1.2 Снятие и установка телескопической стойки ВАЗ 2110 4.1.2 Снятие и установка телескопической стойки ВАЗ 2110

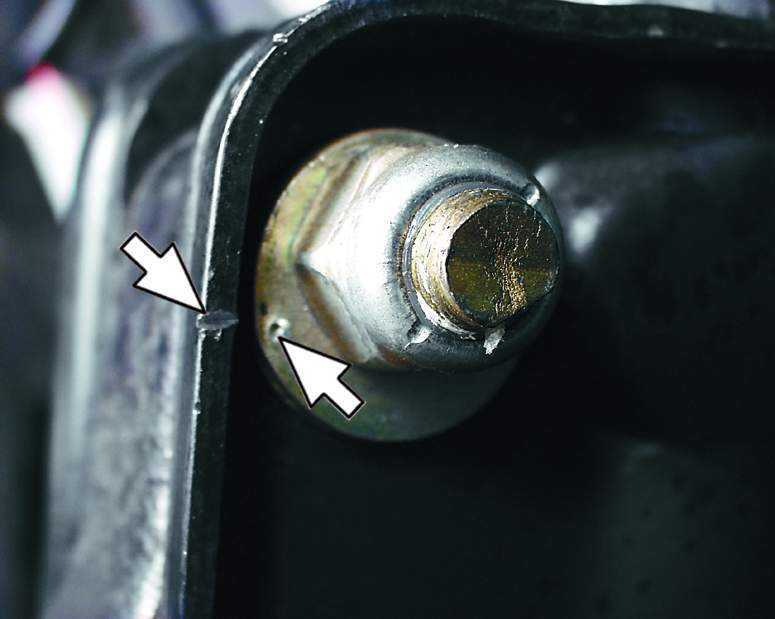

7. Отсоедините рулевую тягу от поворотного рычага (см. подраздел 5.4). 8. Сделайте метки на эксцентриковой шайбе и стойке, промаркировав тем самым положение регулировочного болта относительно стойки. Это поможет приблизительно сохранить развал колес при установке стойки. 9. Отверните гайку регулировочного (верхнего) болта крепления стойки к поворотному кулаку и снимите болт вместе с эксцентриковой шайбой.
4.1.2 Снятие и установка телескопической стойки ВАЗ 2110 4.1.2 Снятие и установка телескопической стойки ВАЗ 2110 4.1.2 Снятие и установка телескопической стойки ВАЗ 2110

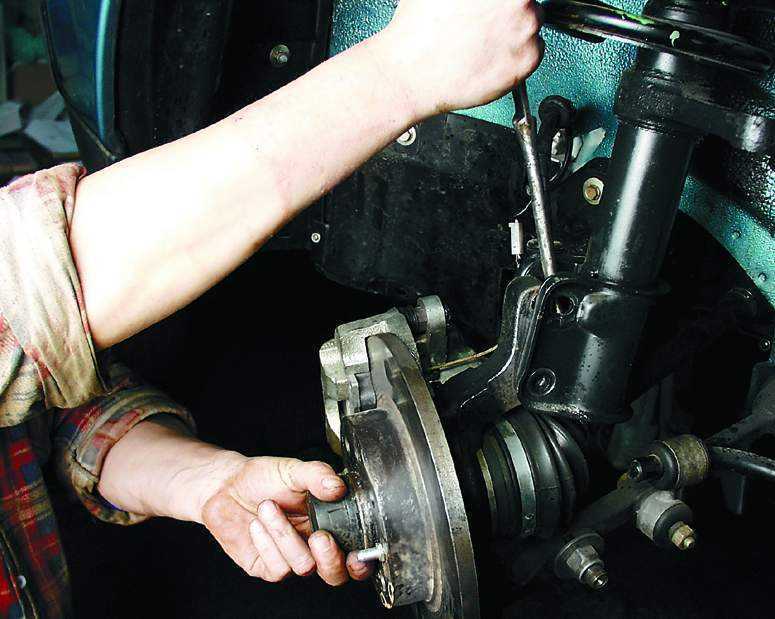

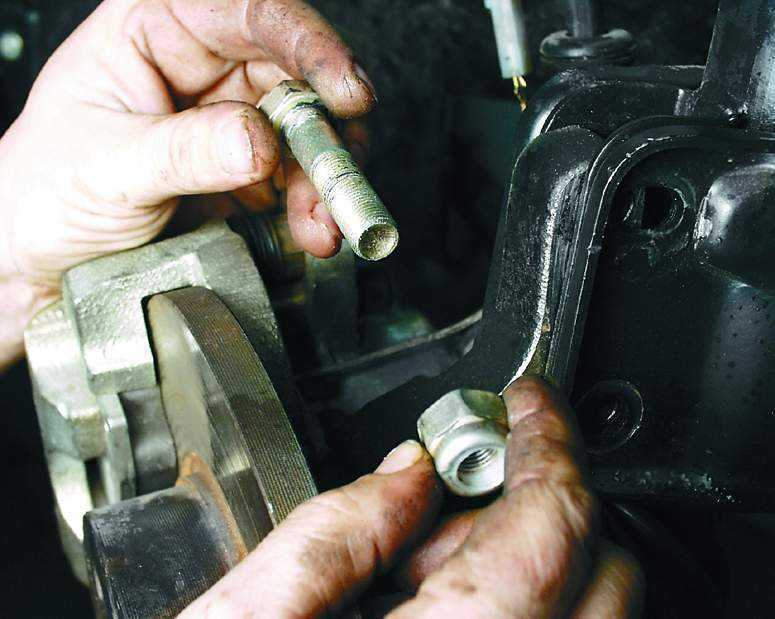

10. Отверните гайку нижнего болта крепления стойки к поворотному кулаку и выньте болт.

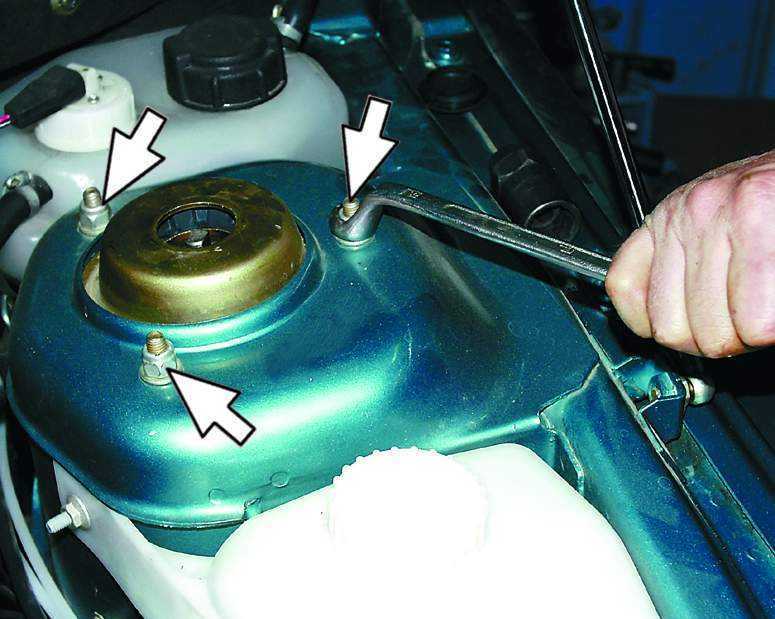

11. Отсоедините поворотный кулак от стойки. 12. В подкапотном пространстве отверните три гайки верхнего крепления стойки.

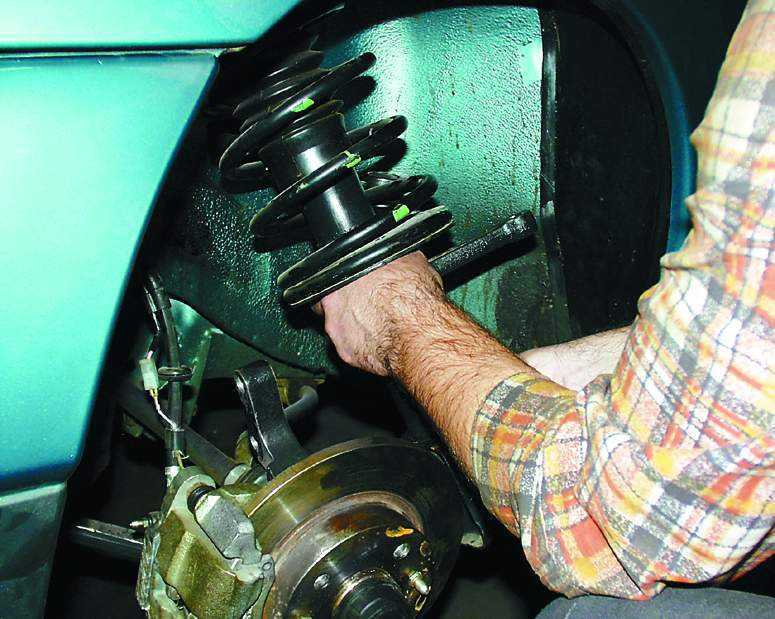

13. Снимите телескопическую стойку через нишу колеса.
14. Установите телескопическую стойку в порядке, обратном снятию. При установке старой стойки заверните эксцентриковую шайбу в соответствии с ранее сделанными метками и, удерживая регулировочный болт в этом положении от проворачивания, затяните гайку его крепления. После установки проверьте и при необходимости отрегулируйте схождение и развал колес.
