Лада (ВАЗ-2110). Снятие и установка коробки передач



Лада (ВАЗ-2110). Снятие и установка коробки передач

3.2.2. Снятие и установка коробки передач

ОБЩИЕ СВЕДЕНИЯ
Рекомендация

Снимайте коробку передач с помощником.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите аккумуляторную батарею, слейте масло из коробки передач и снимите стартер (см. подраздел 7.3.2).
2. Отсоедините трос привода сцепления от вилки выключения сцепления и выньте его из кронштейна на коробке (подробнее см.подраздел 3.1.5).

3.2.2 Снятие и установка коробки передач ВАЗ 2110

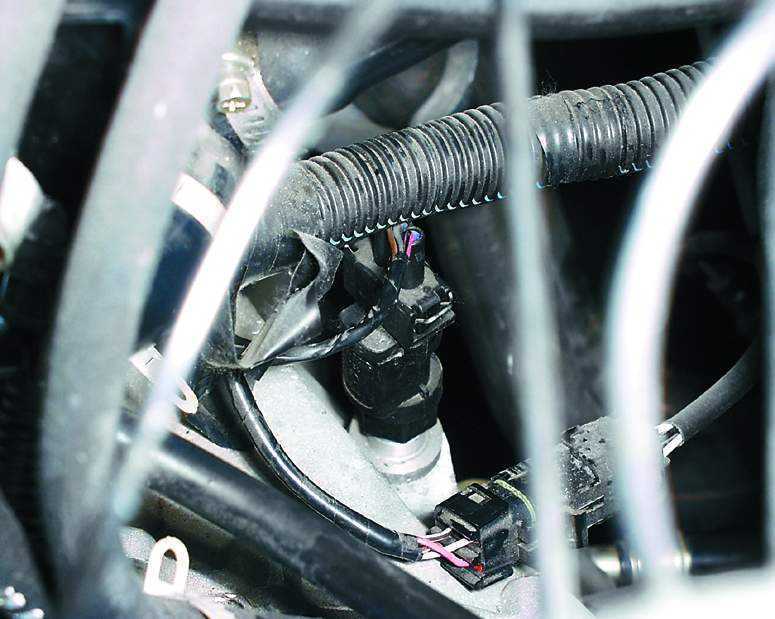

3. Отсоедините колодку с проводами от датчика скорости, сжав пружинные зажимы.

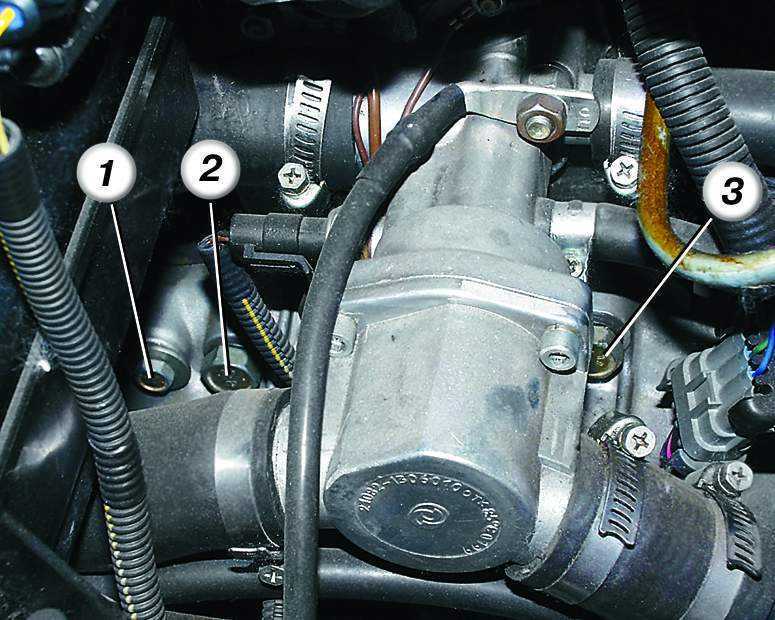

3.2.2 Снятие и установка коробки передач ВАЗ 2110 4. Отверните болт 1 крепления кронштейна модуля зажигания к коробке передач и два болта верхнего крепления коробки передач к двигателю. Болт 2 (передний по ходу автомобиля) – короткий, болт 3 – длинный.

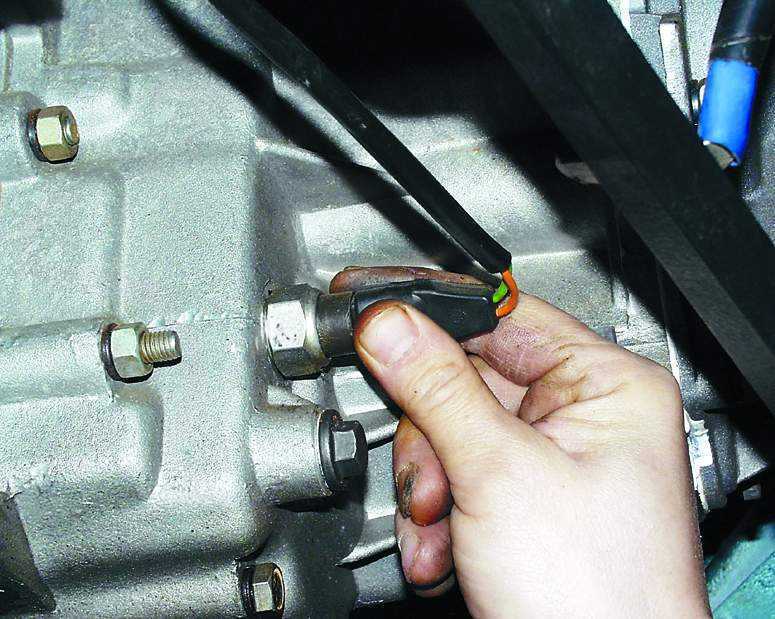

3.2.2 Снятие и установка коробки передач ВАЗ 2110 5. Снизу автомобиля отсоедините колодку с проводами от выключателя света заднего хода.

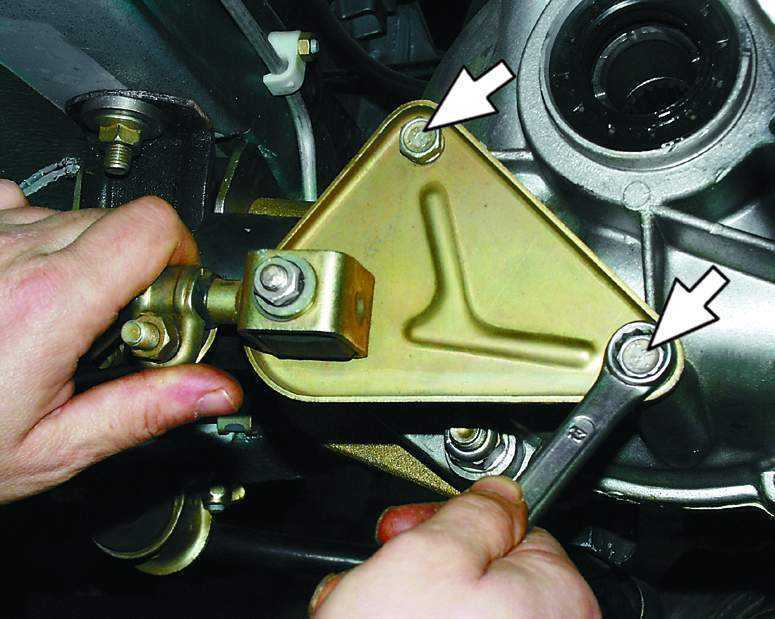

3.2.2 Снятие и установка коробки передач ВАЗ 2110 6. Отверните два болта крепления кронштейна реактивной тяги к коробке передач.

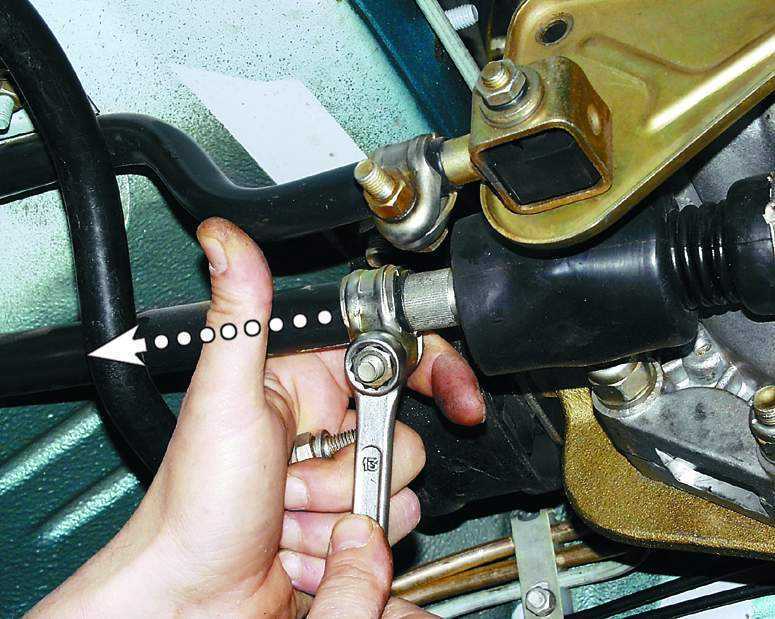

3.2.2 Снятие и установка коробки передач ВАЗ 2110 7. Ослабьте затяжку болта хомута крепления тяги переключения передач и отсоедините тягу от шарнира штока выбора передач, сдвинув ее назад.

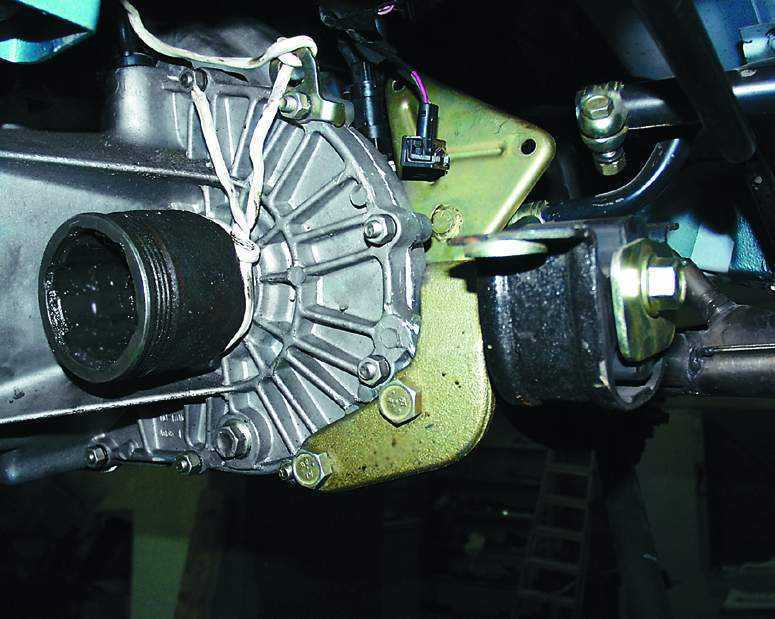

3.2.2 Снятие и установка коробки передач ВАЗ 2110 8. Снимите приводы колес (см. подраздел 3.3.2). Вставленную вместо одного из приводов заглушку привяжите веревкой или проволокой, чтобы она не выпала во время снятия коробки. Правый привод полностью можно не снимать. Достаточно отсоединить его от коробки передач и, отведя в сторону, подвесить к кузову.
3.2.2 Снятие и установка коробки передач ВАЗ 2110 3.2.2 Снятие и установка коробки передач ВАЗ 2110 3.2.2 Снятие и установка коробки передач ВАЗ 2110

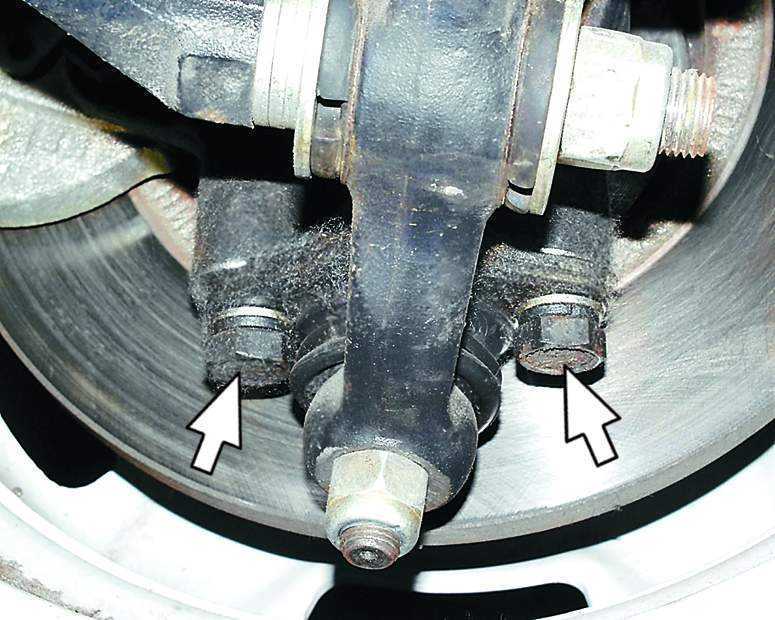

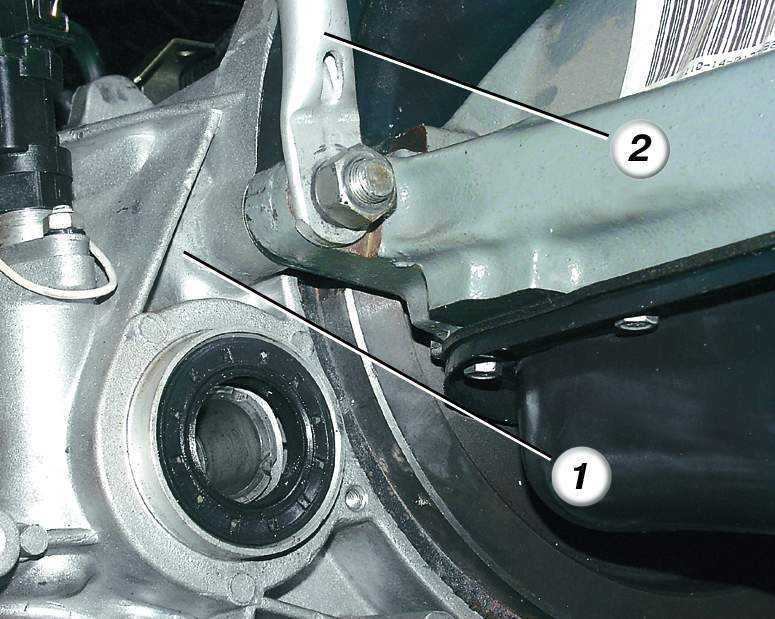

9. Для удобства снятия коробки отверните два болта крепления и отсоедините левую шаровую опору от поворотного кулака (подробнее см. подраздел 4.1.6). 10. Отверните гайку нижнего правого крепления коробки передач 1 к двигателю (со стороны двигателя). Обратите внимание, что на моделях с системой впрыска топлива под этой гайкой установлен поддерживающий кронштейн 2 впускной трубы, который нужно снять со шпильки. 11. При необходимости ослабьте затяжку верхней гайки крепления этого кронштейна.

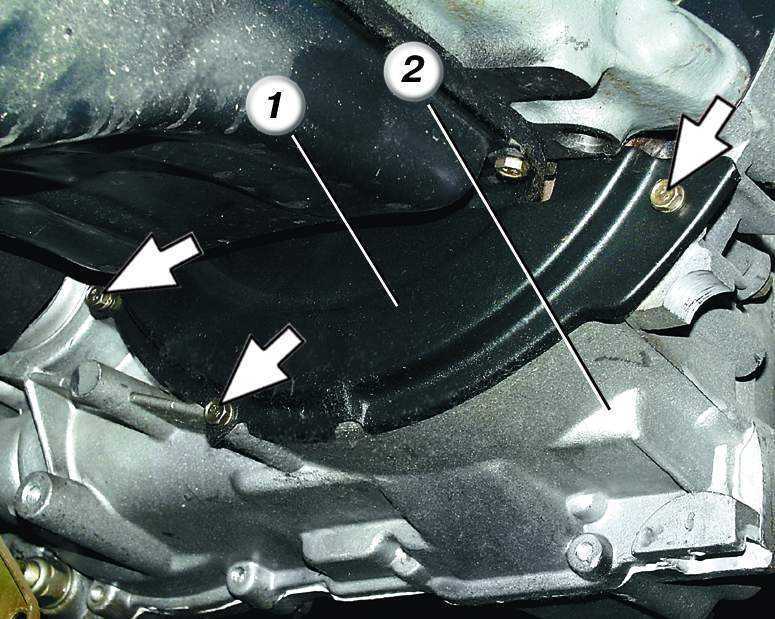

3.2.2 Снятие и установка коробки передач ВАЗ 2110 12. Отверните три болта крепления и снимите нижнюю крышку 1 картера 2 сцепления.

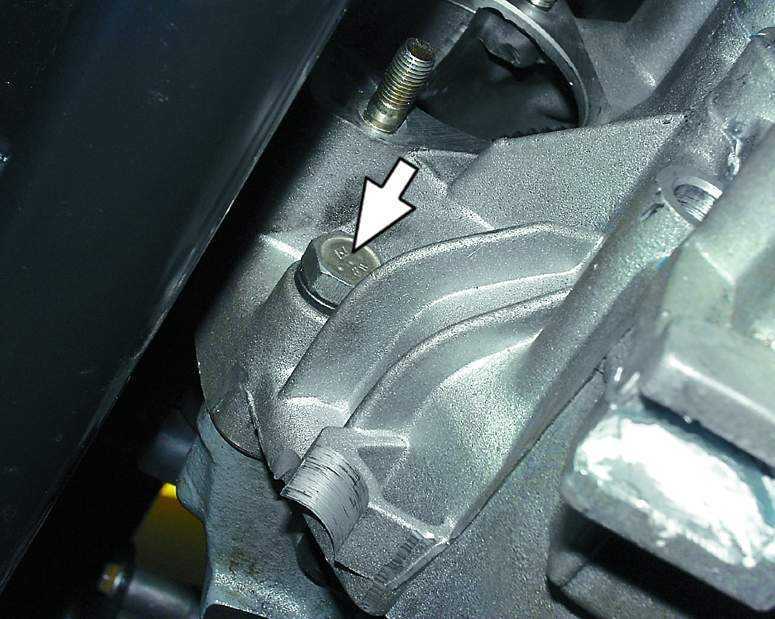

3.2.2 Снятие и установка коробки передач ВАЗ 2110 13. Отверните болт левого нижнего крепления коробки передач к двигателю.

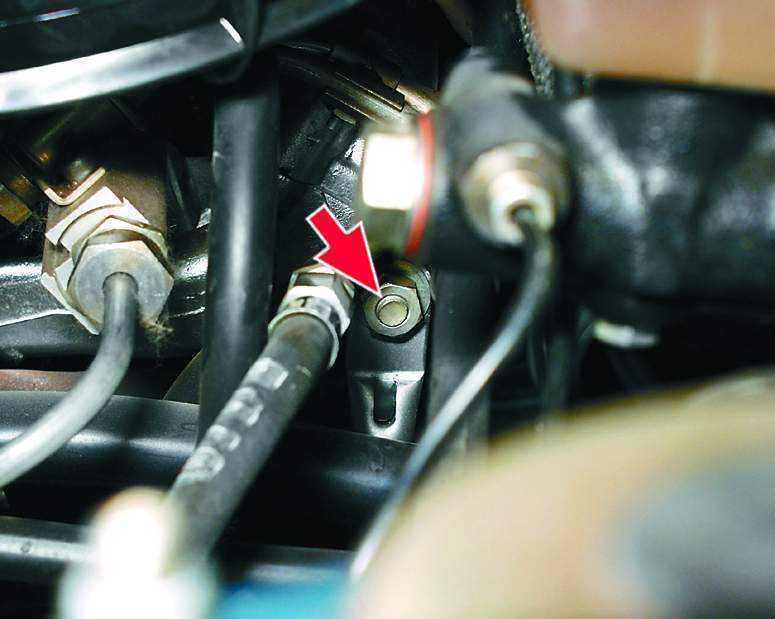

14. Вывесите двигатель с помощью тали или доски (подробнее см. подраздел 2.12).
3.2.2 Снятие и установка коробки передач ВАЗ 2110 3.2.2 Снятие и установка коробки передач ВАЗ 2110 3.2.2 Снятие и установка коробки передач ВАЗ 2110

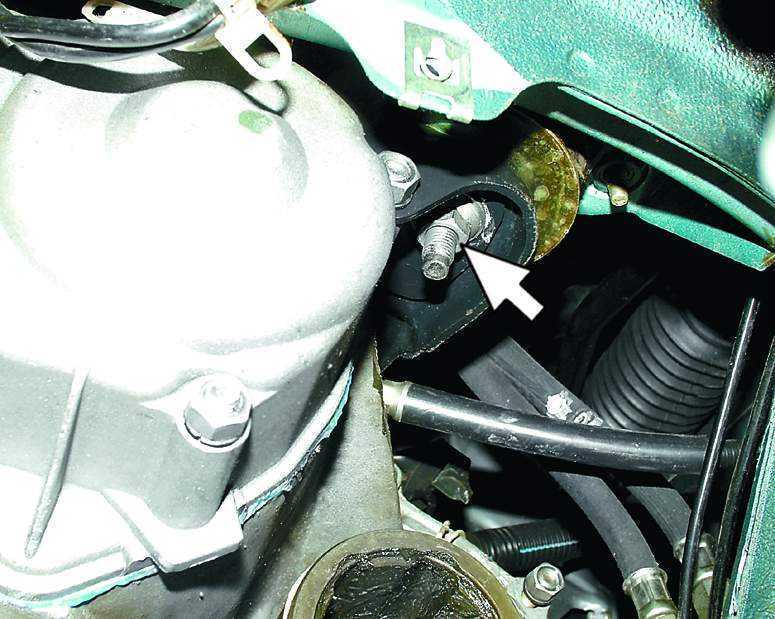

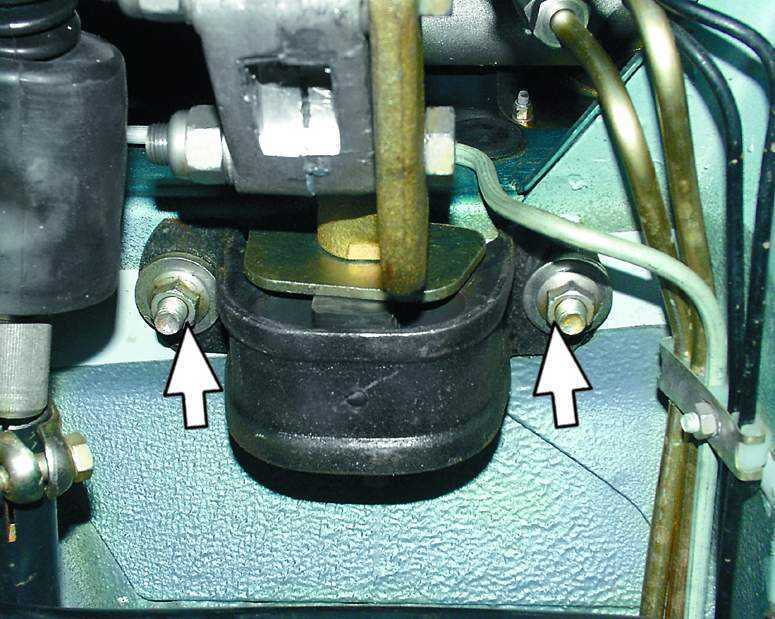

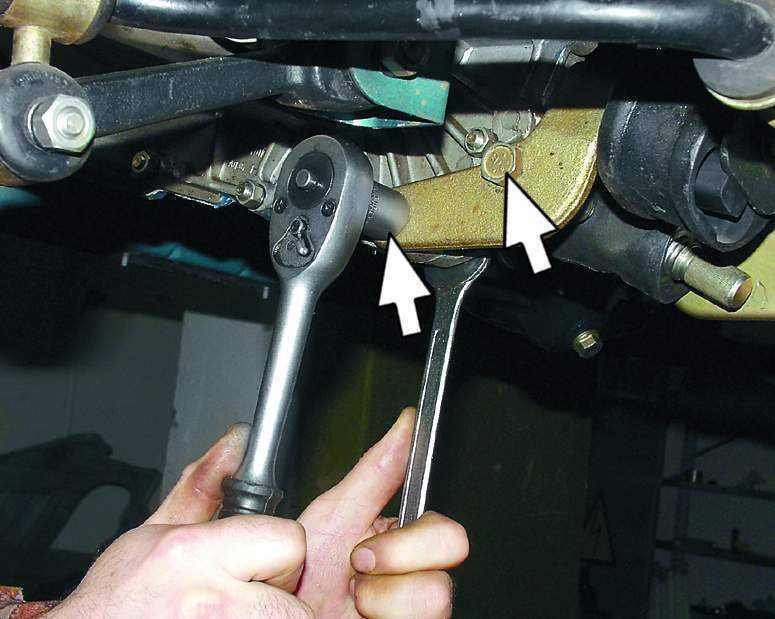

15. Снизу автомобиля отверните гайку крепления левой опоры силового агрегата. 16. Отверните две гайки крепления задней опоры силового агрегата к кузову. 17. Отверните два болта крепления задней опоры силового агрегата к коробке передач, удерживая вторым ключом гайки от проворачивания, и снимите опору.
3.2.2 Снятие и установка коробки передач ВАЗ 2110 18. Вставляя отвертку между картером сцепления и блоком цилиндров, сдвиньте коробку передач с направляющих втулок. При этом обязательно придерживайте ее.

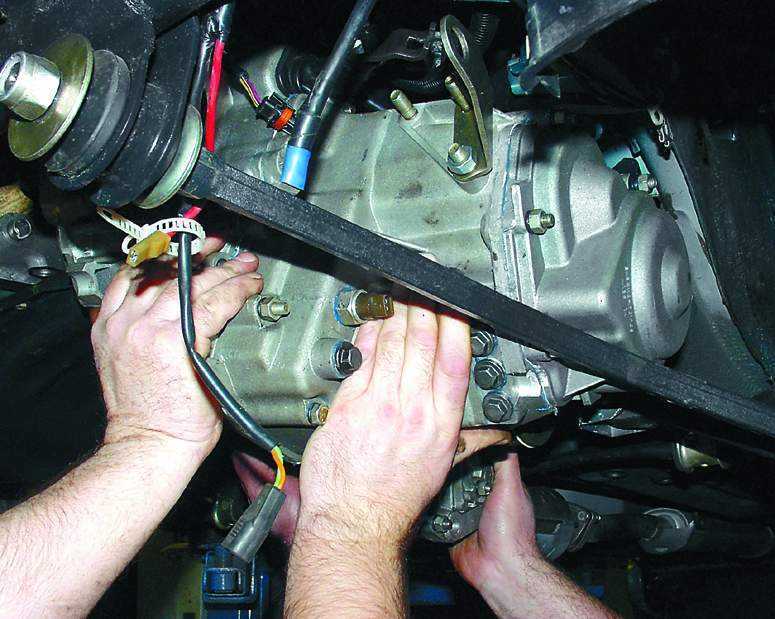

3.2.2 Снятие и установка коробки передач ВАЗ 2110 19. Сдвиньте коробку передач максимально назад, пропустив заднюю крышку коробки над растяжкой передней подвески (первичный вал должен выйти из сцепления). Если первичный вал не удается вывести из сцепления, отожмите двигатель в сторону. Опустив передний конец коробки, выньте ее из-под автомобиля.
20. Установите коробку передач в порядке, обратном снятию. Установку приводов передних колес подробнее см. подраздел 3.3.2. После установки залейте масло, отрегулируйте привод выключения сцепления (см. подраздел 3.1.7) и рычаг переключения передач (см. подраздел 3.2.13).
