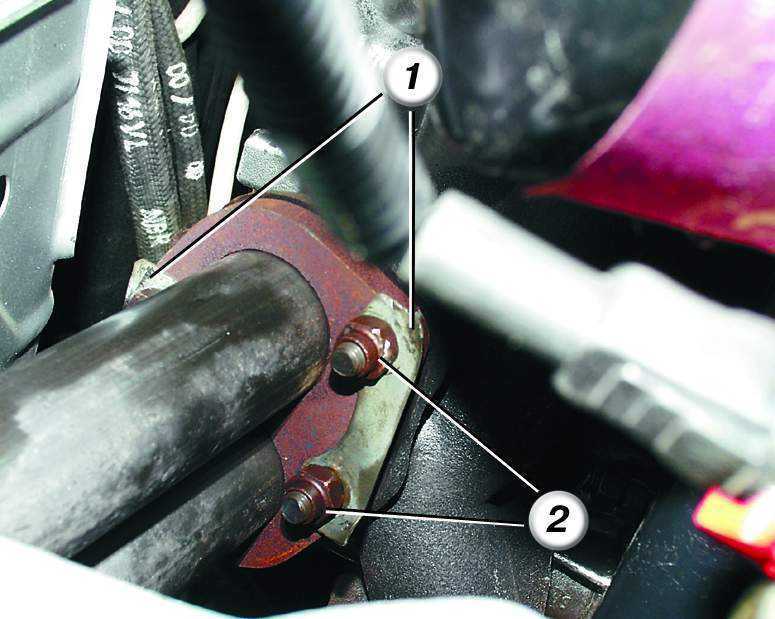

5. Отогните края двух стопорных
пластин 1 и отверните четыре гайки 2 крепления выпускной трубы к выпускному
коллектору (на фото две гайки закрыты приемной трубой).

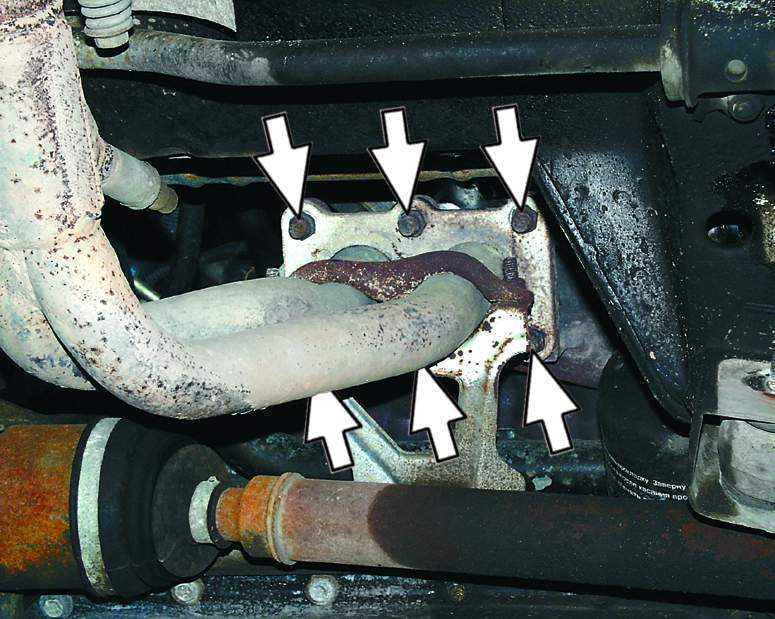

6. На автомобиле с двигателем мод.
2112 приемная труба крепится к выпускному коллектору шестью гайками.

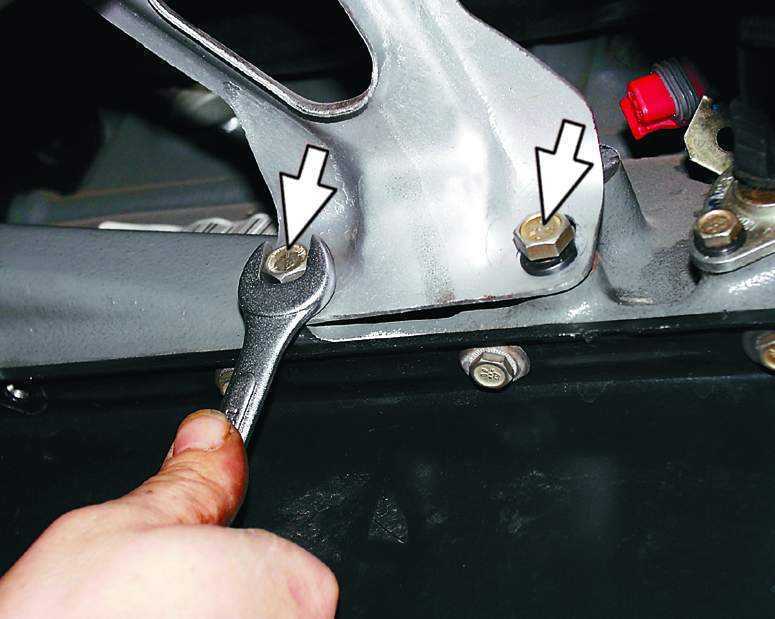

7. Отверните два болта крепления
кронштейна приемной трубы к кузову.

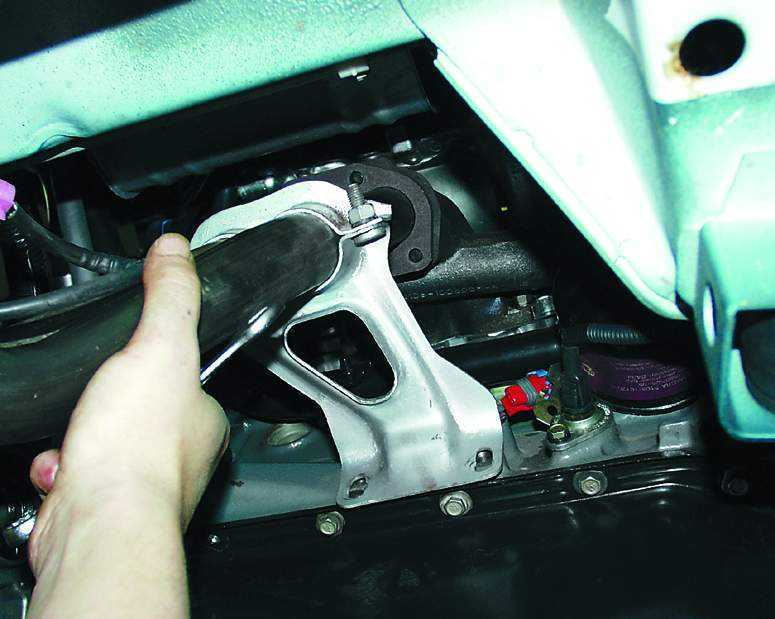

8. Снимите приемную трубу с кронштейном
и прокладкой.

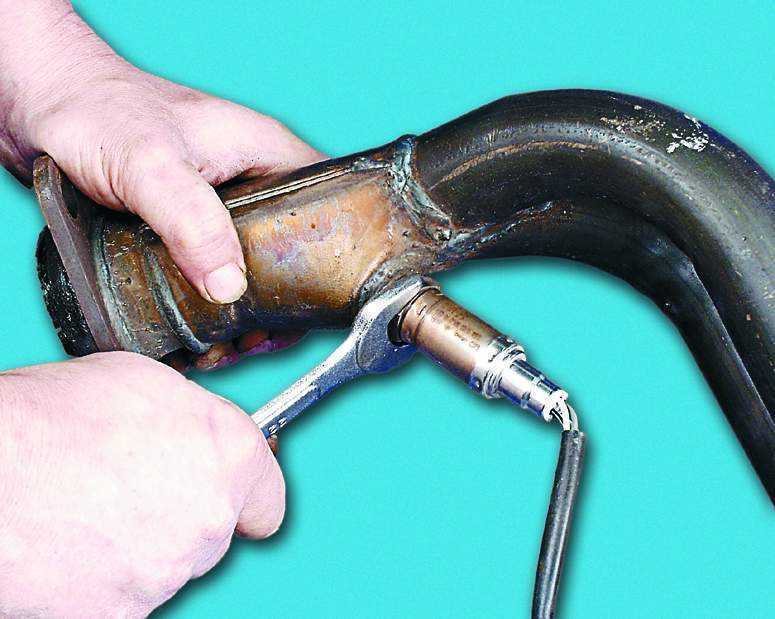

9. Выверните кислородный датчик
из выпускной трубы.

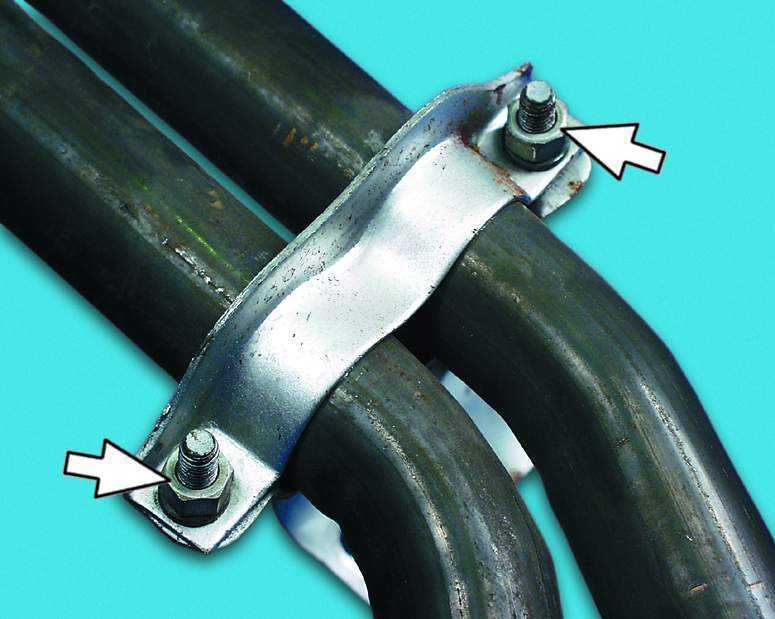

10. Отверните две гайки крепления
и снимите кронштейн с выпускной трубы.
11. Снимите уплотнительное кольцо
и установите его на новую приемную трубу. Поврежденное кольцо замените.
12. Замените порванную или прогоревшую
прокладку.

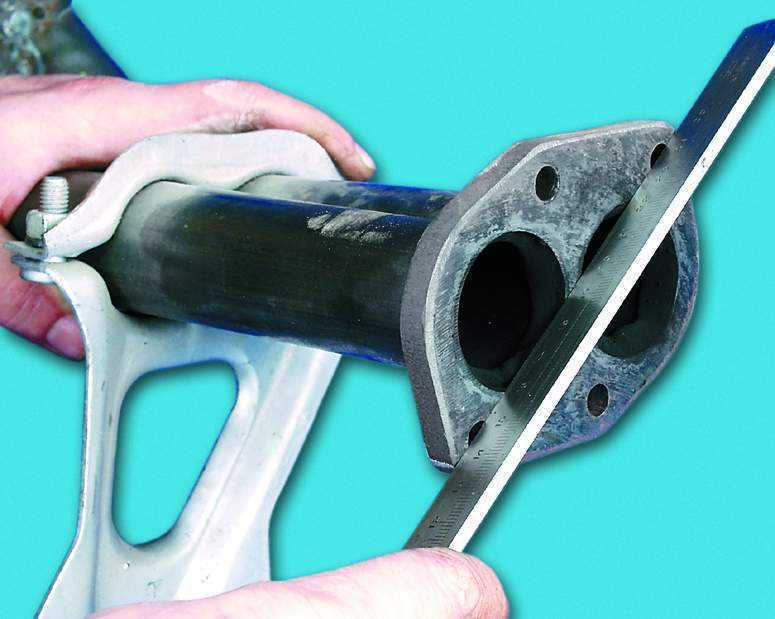

13. Проверьте плоскостность фланца приемной трубы. Для этого
проведите ребром металлической линейки по поверхности фланца. Если
в отдельных местах линейка прилегает не плотно, значит, фланец покороблен
и приемную трубу необходимо заменить.
14. Установите приемную трубу в порядке, обратном снятию.
После установки трубы законтрите гайки ее крепления, загнув края
стопорных пластин.
