Самара 2 (ВАЗ-2115). Снятие, установка и регулировка положения крышки багажника

8.7.3 Снятие, установка и регулировка положения крышки багажника ВАЗ 2115

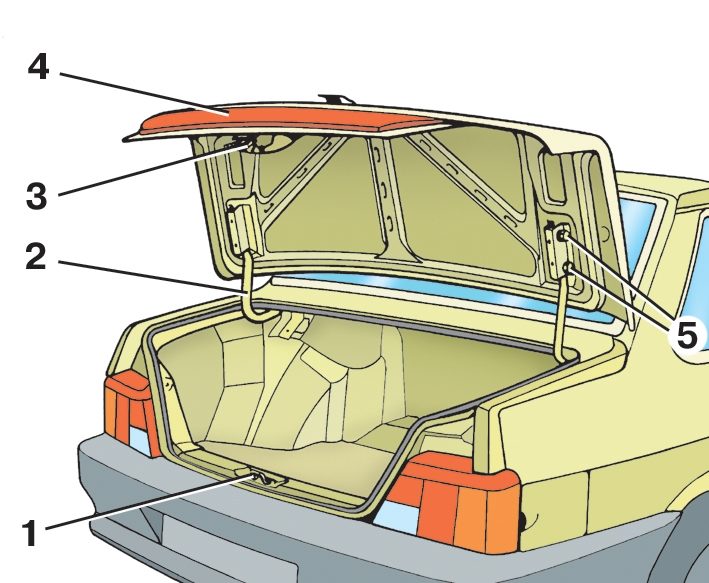

Рис. 8.20. Снятие крышки багажника: 1 – фиксатор; 2 – петля; 3 – замок; 4 – крышка багажника; 5 – болты крепления крышки

Откройте крышку багажника и отсоедините электрические провода. Отверните болты 5 (рис. 8.20) крепления крышки 4 к петлям 2 и снимите крышку багажника.

При установке крышки багажника отрегулируйте ее положение в проеме кузова за счет увеличенных отверстий в петлях, так чтобы зазоры с кузовом были одинаковы.

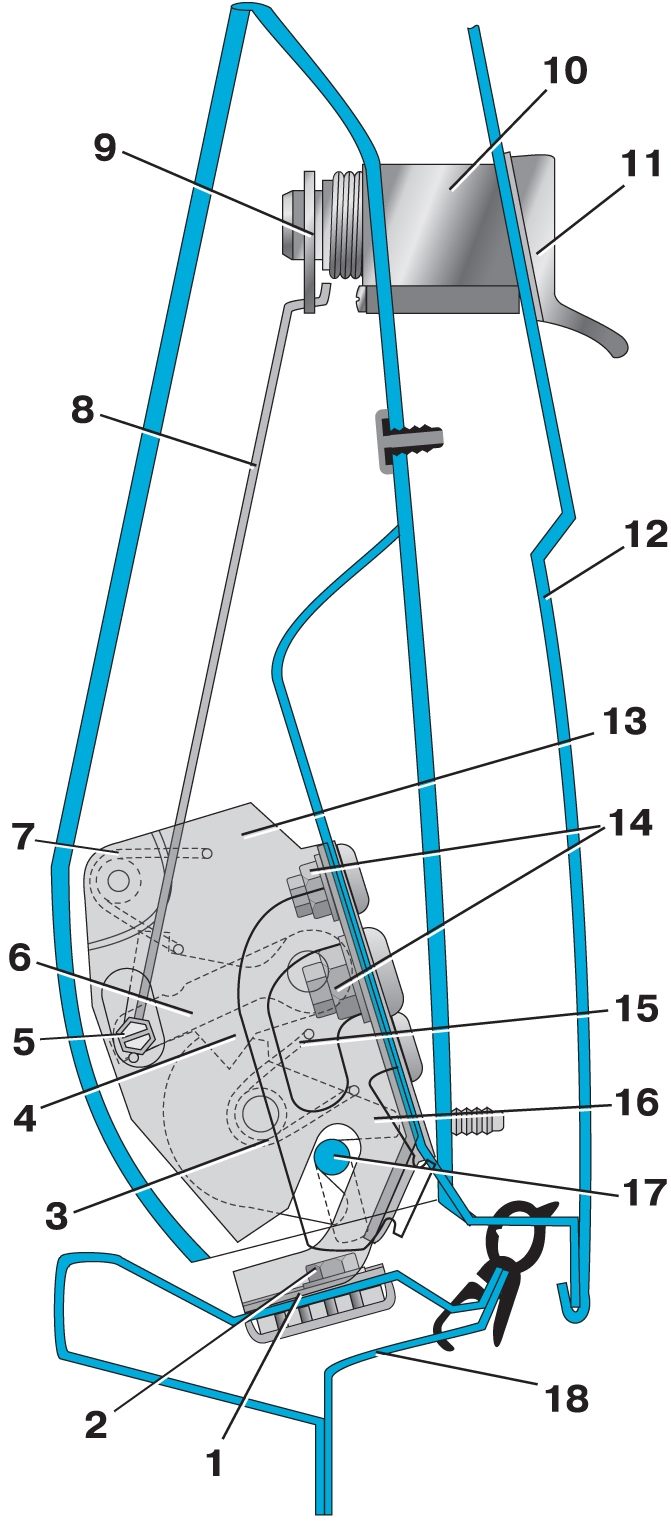

Рис. 8.21. Замок крышки багажника: 1 – пластина фиксатора; 2 – болт крепления фиксатора замка; 3 – пружина ротора; 4 – собачка замка; 5 – винт крепления тяги привода; 6 – рычаг; 7 – пружина собачки замка; 8 – тяга привода; 9 – поводок привода; 10 – привод замка; 11 – ручка привода замка; 12 – крышка багажника; 13 – замок крышки багажника; 14 – гайки крепления замка; 15 – пружина ротора; 16 – ротор замка; 17 – фиксатор замка; 18 – верхняя поперечина задка кузова

Крышка багажника должна легко отпираться и запираться. Если замок (рис. 8.21) крышки отпирается или запирается с усилием, то отрегулируйте положение замка, для чего:

– очертите контуры корпуса замка и пластины 1 фиксатора 17;

– ослабьте гайки 14 крепления замка и болты 2 фиксатора;

– переместите корпус замка и фиксатор в новое положение;

– слегка затяните гайки и болты, проверьте работу замка и окончательно закрепите замок.
