Самара 2 (ВАЗ-2115). Герметизация кузова

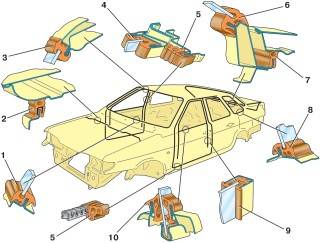

Рис. 8.11. Резиновые уплотнители кузова: 1 и 3 – уплотнители ветрового стекла; 2 – уплотнитель капота; 4 – уплотнитель желобка опускного стекла; 5 – уплотнитель проема передней двери; 6 – уплотнитель заднего стекла; 7 – уплотнитель багажника; 8 – уплотнитель заднего бокового стекла; 9 – уплотнитель направляющего желобка опускного стекла; 10 – нижний уплотнитель опускного стекла

Герметизация обеспечивается применением резиновых уплотнителей (рис. 8.11), клеев, уплотнительных мастик, резиновых пробок, закрывающих технологические отверстия, и тщательной подгонкой сопрягаемых деталей.

Снимая и устанавливая уплотнители с металлическими каркасами, не допускайте смятия каркаса и образования гофр на уплотнителях.

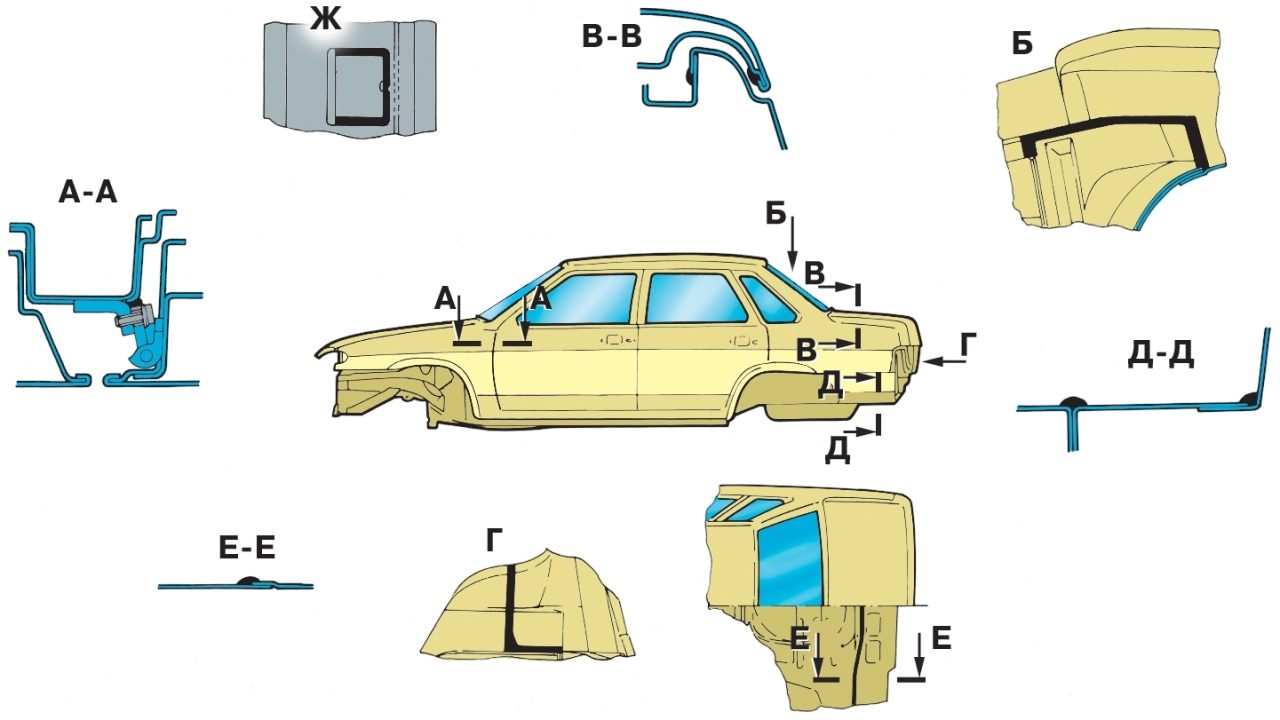

Рис. 8.12. Стыки, на которые наносится невысыхающая уплотнительная мастика

Сварные швы не дают полной герметичности соединений деталей, поэтому они являются очагами коррозии. От попадания влаги и грязи сварные швы загерметизированы пластизолем Д-4А. После замены отдельных деталей кузова промажьте сварные швы с обеих сторон пластизолем Д-4А и нанесите невысыхающую мастику типа 51-Г-7 в угловые стыки и зазоры, показанные на рис. 8.12.
