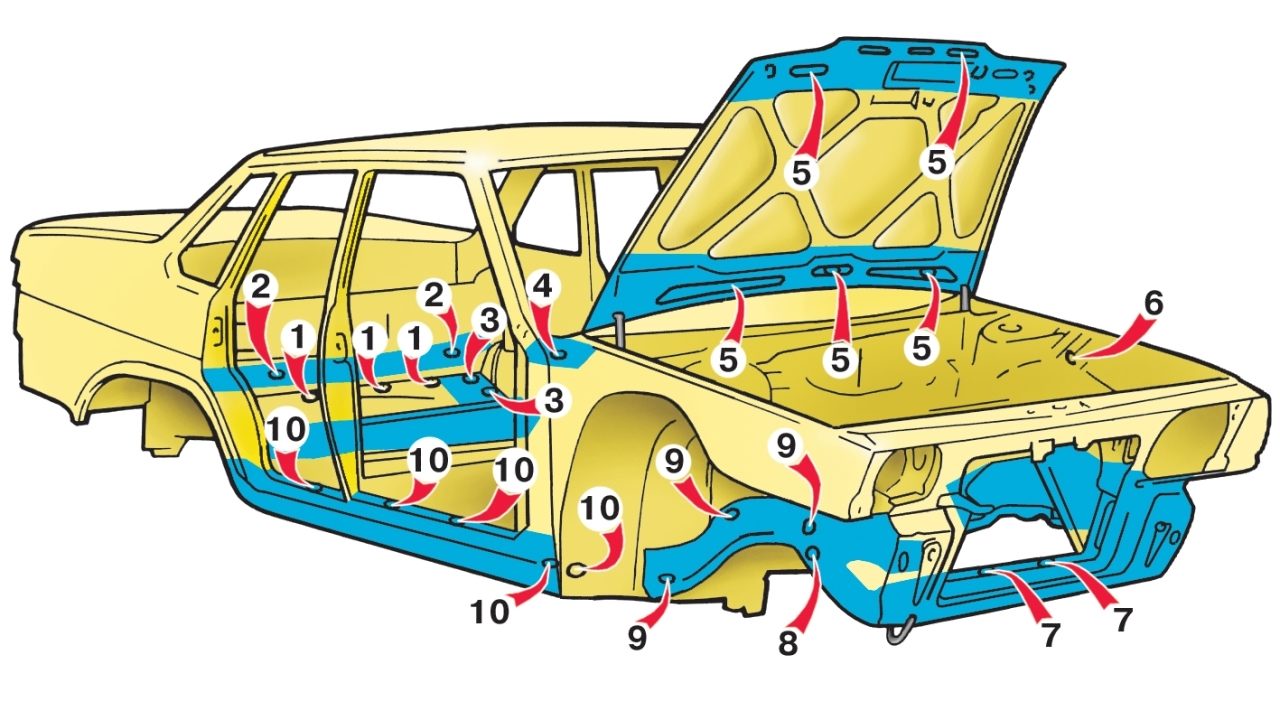

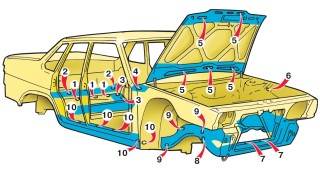

Рис. 8.8. Скрытые полости кузова (вид спереди): 1 – средней поперечины пола; 2 – задней поперечины пола; 3 – задних лонжеронов пола; 4 – соединителей боковин и передка; 5 – карманов капота; 6 – верхних усилителей брызговиков; 7 – нижней поперечины рамки радиатора; 8 – передних усилителей брызговиков; 9 – передних лонжеронов; 10 – порогов пола
|

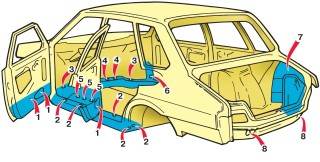

Рис. 8.9. Скрытые полости кузова (вид сзади): 1 – нижних поверхностей карманов дверей; 2 – порогов пола; 3 – передних соединителей порогов пола; 4 – полость между щитком передка и полом; 5 – полости передних лонжеронов пола; 6 – полости между брызговиками и усилителями передних стоек; 7 – полости между наружными и внутренними панелями боковин; 8 – задних лонжеронов
|

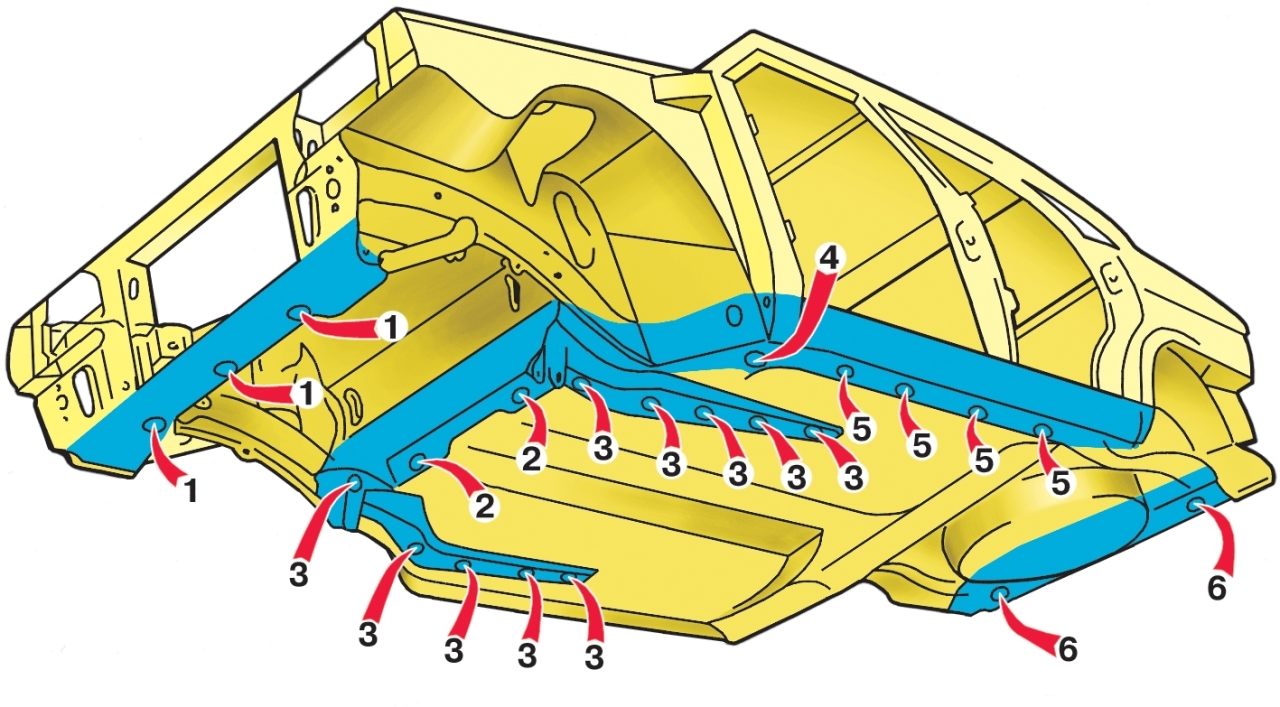

Рис. 8.10. Скрытые полости кузова (вид снизу спереди): 1 – нижней поперечины рамки радиатора; 2 – полость между щитком передка и полом; 3 – передних лонжеронов пола; 4 – полость переднего соединителя порога пола; 5 – порогов пола; 6 – задней поперечины пола
|
Наименование полости
|
Место впрыска
|
Направление впрыска
|
Дополнительные указания
|
Карманы капота
|
В проемы внутренней панели
|
По всей внутренней поверхности
|
Откройте капот
|
Карманы дверей
|
В проемы панели под обивкой
|
По внутренней поверхности низа
|
Снимите обивку
|
Полости между арками колес и задними крыльями
|
Из багажника
|
По всей внутренней поверхности
|
Откройте багажник
|
Задние лонжероны пола
|
Снизу кузова, в багажнике и под задним сиденьем
|
Вперед и назад
|
Откройте багажник, поднимите подушку сиденья
|
Средняя поперечина пола
|
Снизу кузова и под задним сиденьем
|
Вправо и влево
|
Поднимите подушку сиденья
|
Передняя поперечина пола
|
Из салона и снизу кузова
|
Вправо и влево
|
Снимите коврики
|
Пороги дверей
|
Из салона, с передних и задних торцов порогов
|
Вперед и назад
|
Снимите коврики
|
Передние лонжероны пола
|
Из салона и снизу кузова
|
Вперед и назад
|
Вывесите автомобиль
|
Полости усилителей щитка передка
|
Из салона и моторного отсека
|
Вправо и влево
|
Откройте капот, снимите коврики
|
Пороги пола
|
Снизу кузова, из салона, сзади и спереди
|
Вперед и назад
|
Вывесите автомобиль
|
Передние лонжероны Задняя поперечина пола
|
Под передними крыльями Снизу и из салона
|
Вперед и назад Вправо и влево
|
Вывесите автомобиль Снимите задний бампер
|
