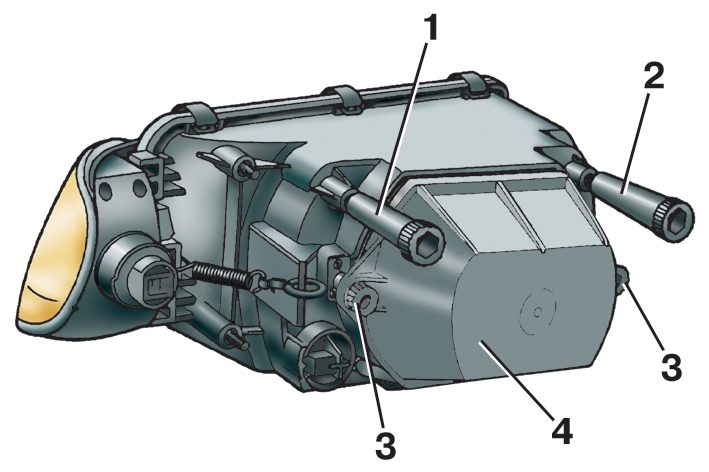

Рис. 7.23. Регулировочные винты блок-фар: 1 – винт регулировки пучка света в вертикальной плоскости; 2 – винт регулировки пучка света в горизонтальной плоскости; 3 – винты крепления кожуха; 4 – защитный кожух
Регулируются фары вращением винтов 1 и 2 (см. рис. 7.23), которые поворачивают оптический элемент в вертикальной и горизонтальной плоскостях.
Удобнее всего регулировать фары с помощью передвижных оптических приборов. Если их нет, то регулировку можно проводить с помощью экрана.
Поставьте полностью заправленный и снаряженный автомобиль с нагрузкой 750 Н (75 кгс) на сиденьи водителя на ровной горизонтальной площадке в 5 м от гладкой стены или какого-либо экрана (щит фанеры размером около 2х1 м и т.п.) так, чтобы ось автомобиля была ему перпендикулярна. Перед разметкой экрана удостоверьтесь, что давление воздуха в шинах нормальное, а затем качните автомобиль сбоку, чтобы установились пружины подвесок.

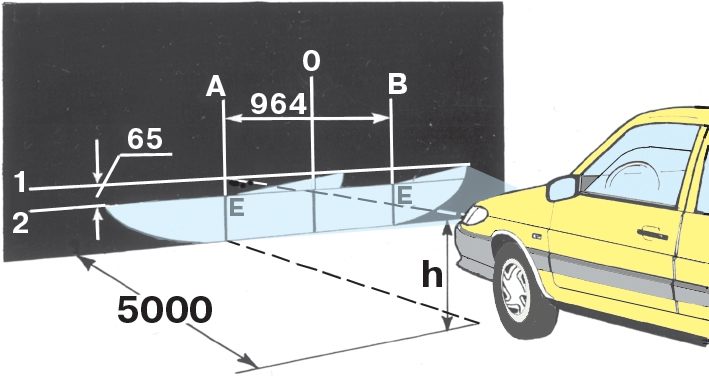

Рис. 7.22. Схема регулировки света фар
Начертите на экране (рис. 7.22) вертикальные линии: осевую О и линии А и В, проходящие через точки Е, соответствующие центрам фар. Эти линии должны быть симметричны относительно осевой линии автомобиля. На высоте, соответствующей расстоянию центров фар от пола, проведите линию 1 и ниже ее на 65 мм линию 2 центров световых пятен.
Если на автомобиле имеется гидрокорректор фар, то установите его ручку на панели приборов в положение, соответствующее нагрузке автомобиля одним водителем.
Включите ближний свет фар. Последовательно, сначала для правой фары (левая закрывается куском картона или темной материи), а затем для левой (правая закрыта) отрегулируйте винтами 1 (рис. 7.23) и 2 световые пучки фар.
У отрегулированных фар верхняя граница световых пятен должна совпадать с линией 2 (см. рис. 7.22), а точки пересечения горизонтального и наклонного участков световых пятен — с точками Е.
