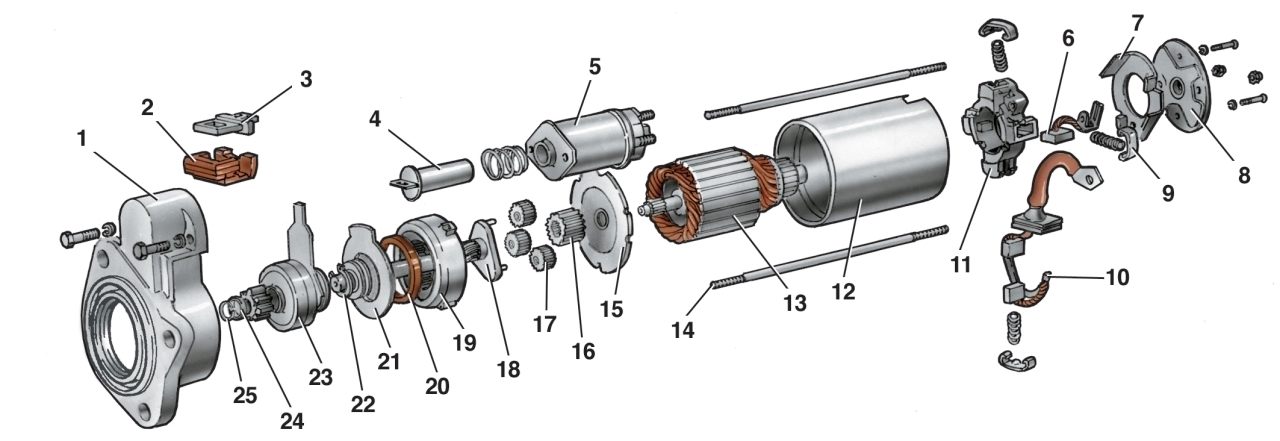

Отверните гайку на нижнем контактном болту тягового реле 5 (см. рис. 7.17) и отсоедините от него вывод "положительных" щеток. Отверните винты крепления тягового реле и снимите его. Отсоедините якорь 4 реле от рычага привода.
Отверните гайки стяжных шпилек 14 и отсоедините от корпуса статора заднюю крышку 8 с щеткодержателем 11. При необходимости можно снять щеткодержатель, отвернув два винта его крепления к крышке. Чтобы вынуть из щеткодержателя щетки с пружинами, необходимо снять фиксаторы 9.
Отсоедините статор 12 с якорем 13 и опорой 15 вала якоря от крышки 1 со стороны привода. Снимите с вала центральную шестерню 16 редуктора, выньте из корпуса статора опору вала якоря, а затем якорь.
Снимите с водила планетарные шестерни 17. Извлеките из крышки 1 вал 18 в сборе с приводом 23, с опорой 21 и шестерней 19. Снимите с рычага уплотнительную прокладку 2 и кронштейн 3 рычага.
Для снятия привода с вала снимите стопорное кольцо 25, расположенное под ограничительным кольцом 24. Затем, сняв стопорное кольцо 22, можно снять опору 21 вала привода, уплотнительное кольцо 20 и шестерню 19.
Для разборки тягового реле отверните винты крепления его крышки и отпаяйте выводы обмоток от штекера "50" и от шины, закрепленной на нижнем контактном болту тягового реле.
После разборки продуйте детали стартера (кроме деталей редуктора) сжатым воздухом и протрите.
Сборка
Сборка стартера выполняется в порядке обратном разборке.
Перед сборкой смажьте моторным маслом шестерню привода, винтовые шлицы вала привода и вкладыши крышек и опор валов. Шестерни редуктора смажьте консистентной смазкой Литол-24.
