Самара 2 (ВАЗ-2115). Снятие и установка



Самара 2 (ВАЗ-2115). Снятие и установка


6.10.2 Снятие и установка ВАЗ 2115

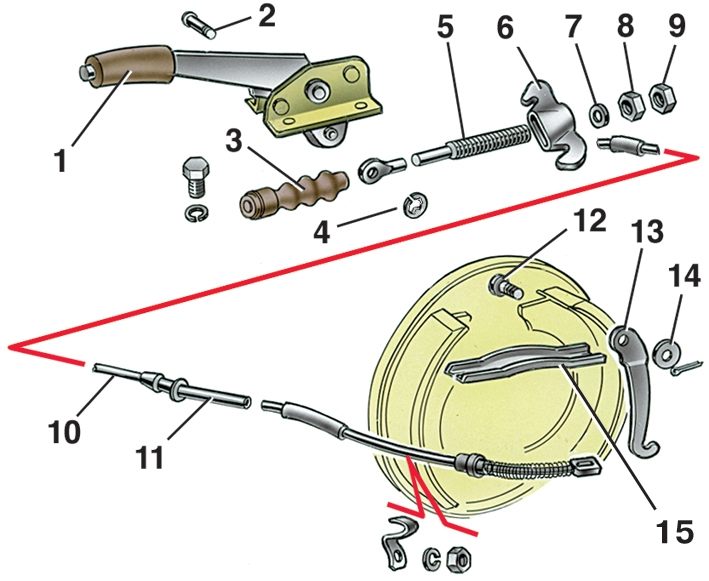

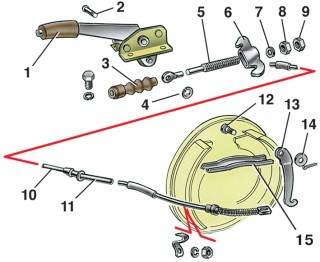

Рис. 6.29. Детали стояночной тормозной системы: 1 – рычаг привода стояночного тормоза в сборе с кронштейном; 2 – ось тяги; 3 – защитный чехол; 4 – стопорная скоба; 5 – тяга; 6 – уравнитель троса; 7 – шайба; 8 – регулировочная гайка; 9 – контргайка; 10 – трос; 11 – оболочка троса; 12 – ось рычага; 13 – рычаг ручного привода колодок; 14 – шайба; 15 – разжимная планка колодок

Установите рычаг 1 (рис. 6.29) в крайнее нижнее положение, отсоедините наконечники тросов 10 от рычагов 13 ручного привода колодок и от уравнителя 6, для чего отверните с тяги 5 контргайку 9 и регулировочную гайку 8, затем снимите шайбу 7 и уравнитель 6.
Вынув шплинт и ось 12, снимите шайбу 14, рычаг 13 и разжимную планку 15 колодок. Отверните гайки крепления кронштейна рычага 1 к полу кузова и снимите его в сборе с кронштейном.
Установка
Установку деталей стояночной тормозной системы проводите в последовательности, обратной снятию, с последующей его регулировкой (см. главу "Регулировка стояночной тормозной системы"). При установке смажьте смазкой Литол-24 ось рычага стояночного тормоза, передний и задний наконечники троса и соединительный палец тяги.
