6.1.7 Стояночная тормозная система с механическим приводом ВАЗ 2115

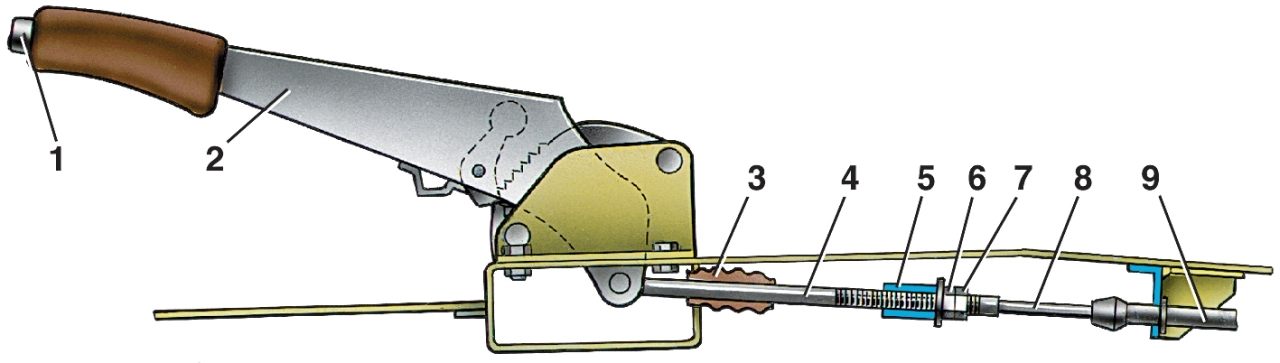

Рис. 6.9. Привод стояночной тормозной системы: 1 – кнопка фиксации рычага; 2 – рычаг привода стояночного тормоза; 3 – защитный чехол; 4 – тяга; 5 – уравнитель троса; 6 – регулировочная гайка; 7 – контргайка; 8 – трос; 9 – оболочка троса

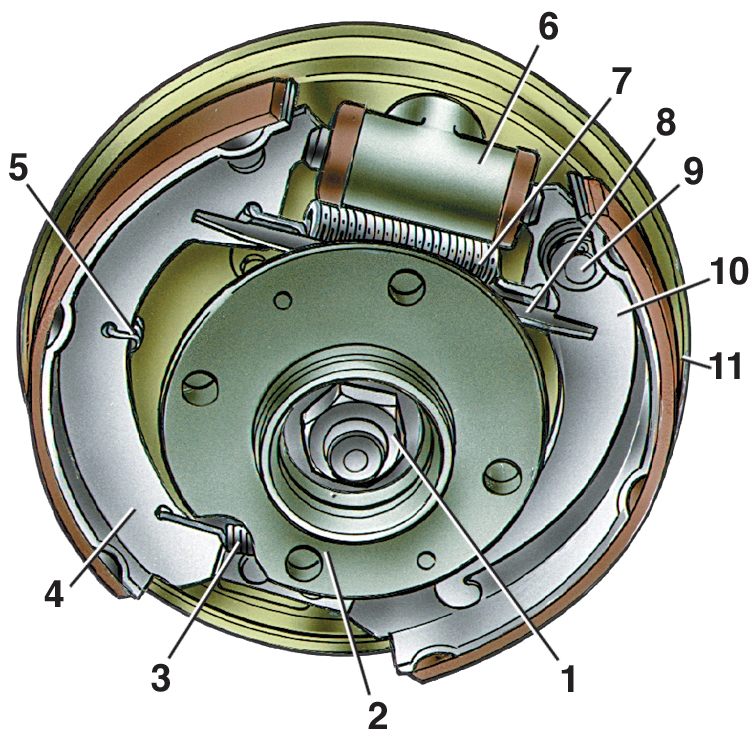

Рис. 6.7. Тормозной механизм заднего колеса: 1 – гайка крепления ступицы; 2 – ступица колеса; 3 – нижняя стяжная пружина колодок; 4 – тормозная колодка; 5 – направляющая пружина; 6 – колесный цилиндр; 7 – верхняя стяжная пружина; 8 – разжимная планка; 9 – палец рычага привода стояночного тормоза; 10 – рычаг привода стояночного тормоза; 11 – щит тормозного механизма

Действует на тормозные механизмы задних колес. Привод стояночного тормоза состоит из рычага 2 (рис. 6.9), регулировочной тяги 4, уравнителя 5, троса 8, рычага 10 (см. рис. 6.7) ручного привода колодок и разжимной планки 8.
