Самара 2 (ВАЗ-2115). Разборка

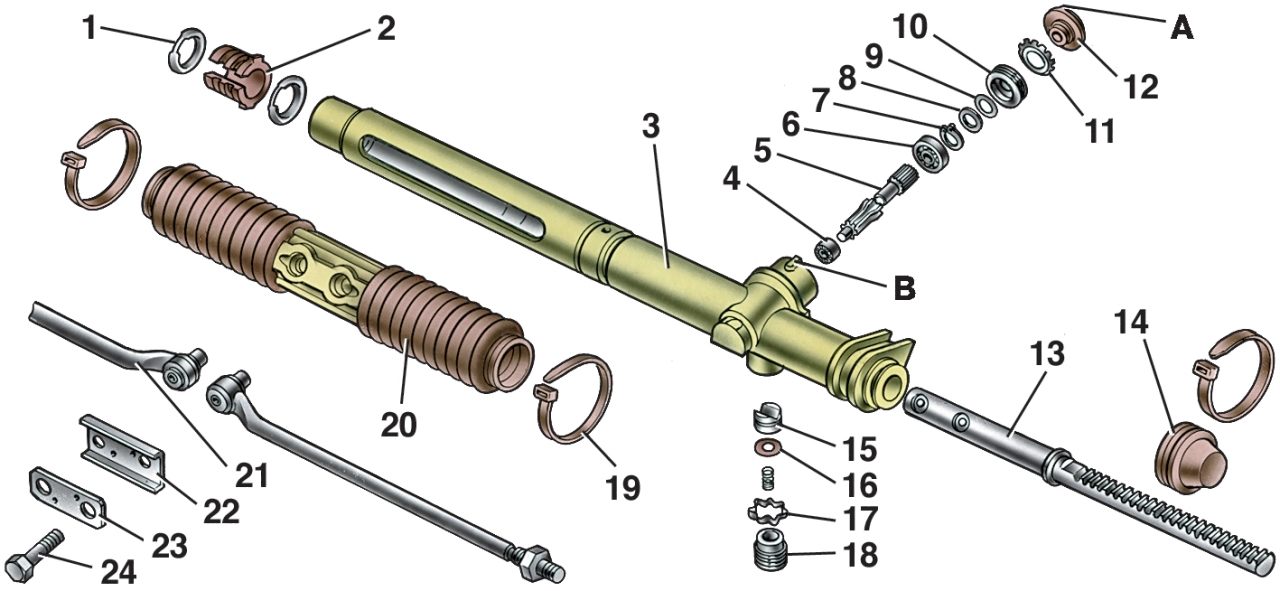

Рис. 5.4. Детали рулевого механизма: 1 – кольцо втулки рейки; 2 – опорная втулка рейки; 3 – картер рулевого механизма; 4 – роликовый подшипник; 5 – приводная шестерня; 6 – шариковый подшипник; 7 – стопорное кольцо; 8 – защитная шайба; 9 – уплотнительное кольцо; 10 – гайка подшипника; 11 – стопорная шайба; 12 – пыльник; 13 – рейка; 14 – защитный колпачок; 15 – упор рейки; 16 – уплотнительное кольцо; 17 – стопорное кольцо; 18 – гайка упора; 19 – хомут; 20 – защитный чехол; 21 – внутренний наконечник рулевой тяги; 22 – соединительная пластина; 23 – стопорная пластина; 24 – болт крепления тяги к рейке; А — метка на пыльнике; В — метка на картере

Снимите защитный колпак 14 (рис. 5.4) и, расконтрив болты 24 крепления внутренних наконечников к рейке, выверните их и снимите рулевые тяги 21, стопорную 23 и соединительную 22 пластины.

Снимите хомуты 19, крепящие защитный чехол 20 рулевого механизма, правую опору, а затем чехол 20 рейки с трубы картера рулевого механизма.

Ключом 67.7812.9537 с восьмигранной головкой, отверните гайку 18 упора 15 и извлеките пружину и стопорное кольцо 17. Проворачивая шестерню 5 рейки против часовой стрелки до упора ограничительного кольца в картер и, прикладывая крутящий момент к валу шестерни, сдвиньте упор 15 рейки. Специальными щипцами с круглыми губками, вставленными в углубление упора под пружину, извлеките упор рейки из картера.

Снимите пыльник 12 с шестерни и стопорную шайбу 11, ключом 67.7812.9536 выверните гайку 10. Специальным приспособлением выньте шестерню из картера в сборе с шариковым подшипником 6. Снимите защитную шайбу 8, стопорное кольцо 7 и спрессуйте шариковый подшипник с вала шестерни.

Выньте рейку 13 рулевого механизма в сторону снятого защитного колпачка 14, а затем опорную втулку 2 рейки. При повреждении или износе роликового подшипника 4 выпрессуйте его из картера рулевого механизма съемником 67.7801.9535.

Проверка технического состояния. Промойте полости картера рулевого механизма и все металлические детали в керосине. Резиновые детали промойте теплой водой и протрите.

Внимательно осмотрите, нет ли на рабочих поверхностях шестерни 5 (см. рис. 5.4) и рейки 13 следов износа, задиров или рисок. Незначительные повреждения устраните мелкозернистой шлифовальной шкуркой или бархатным напильником. Изношенные и поврежденные детали замените.

Шариковый подшипник 6 должен вращаться свободно, без заеданий, на поверхности колец и шариков не должно быть износа и следов заедания. Иглы и обойма роликового подшипника 4 не должны иметь износа и повреждений. При малейшем сомнении подшипники замените новыми.

Проверьте состояние защитного чехла 20 и колпачков. Если они имеют трещины, разрывы и неплотную посадку на деталях, замените их новыми.

Проверьте по осевому и радиальному зазору состояние шаровых шарниров рулевых тяг. Если ощущается свободный ход в шаровом шарнире или в него попали грязь, песок, а также при появлении коррозии на шаровом пальце и при полном использовании хода упорного вкладыша — замените шарнир в сборе с наконечником тяги.

Проверьте состояние резинометаллических шарниров наконечников тяг. Изношенные и поврежденные шарниры замените.

Проверьте состояние опорной втулки 2 рейки и ее посадку в картере рулевого механизма. Поврежденную втулку замените.

Проверьте состояние эластичной муфты вала руля, обращая внимание на прочность заклепочного соединения, на состояние шлиц у нижнего фланца и состояние резиновой части муфты.

При ослаблении заклепочного соединения замените заклепки, при износе шлиц — нижний фланец. Не допускаются трещины и расслоения на резиновой части муфты, в этих случаях — замените ее.

Если люфт в заклепочном соединении муфты невозможно устранить заменой заклепок, замените эластичную муфту в сборе с валом руля.

Уплотнительные кольца упора рейки, гайки подшипника приводной шестерни и резиновые кольца опорной втулки рейки заменяйте новыми независимо от их технического состояния. Разовое использование имеют также хомуты и стопорные шайбы 23 и 11.
