Самара 2 (ВАЗ-2115). Определение технического состояния деталей подвески на автомобиле



Самара 2 (ВАЗ-2115). Определение технического состояния деталей подвески на автомобиле

Выясните, нет ли на деталях подвески трещин или следов задевания о дорожные препятствия или кузов, деформаций поперечных рычагов, растяжек, штанги стабилизатора и ее стоек и деталей передка кузова в местах крепления узлов и деталей подвески. Деформация деталей подвески и прежде всего растяжек и деталей передка кузова нарушает углы установки колес и приводит к невозможности их регулировки.
Проверьте состояние резинометаллических шарниров, резиновых подушек, шаровых шарниров подвески, а также состояние верхних опор телескопических стоек подвески.
Резинометаллические шарниры, резиновые подушки и верхние опоры телескопических стоек подлежат замене при разрывах и одностороннем "выпучивании" резины и при подрезании их торцевых поверхностей.


4.1.4 Определение технического состояния деталей подвески на автомобиле ВАЗ 2115

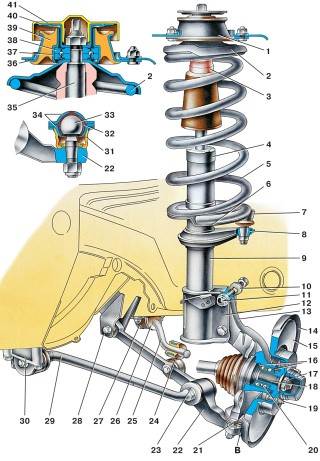

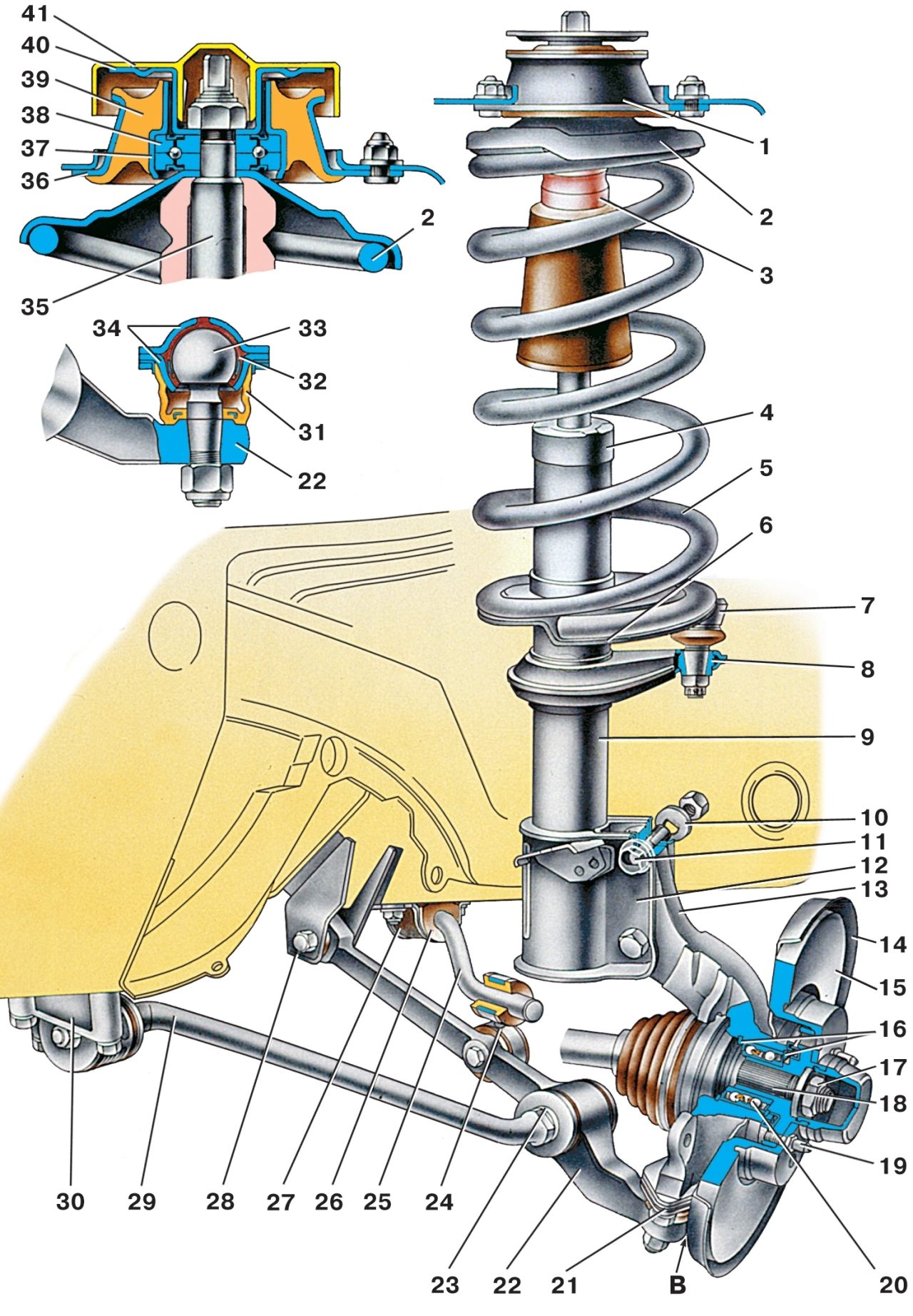

Рис. 4.1. Передняя подвеска в сборе: 1 – верхняя опора телескопической стойки; 2 – верхняя опорная чашка; 3 – буфер хода сжатия с защитным кожухом; 4 – опора буфера сжатия; 5 – пружина подвески; 6 – нижняя опорная чашка пружины; 7 – шаровой шарнир рулевой тяги; 8 – поворотный кулак; 9 – телескопическая стойка; 10 – эксцентриковая шайба; 11 – регулировочный болт; 12 – кронштейн стойки; 13 – поворотный кулак; 14 – защитный кожух переднего тормоза; 15 – диск тормозного механизма; 16 – стопорное кольцо; 17 – гайка ступицы колеса; 18 – шлицевой хвостовик корпуса шарнира привода колеса; 19 – направляющий штифт; 20 – подшипник ступицы колеса; 21 – шаровой шарнир; 22 – рычаг подвески; 23 – регулировочные шайбы; 24 – стойка стабилизатора; 25 – штанга стабилизатора; 26 – подушка штанги стабилизатора; 27 – кронштейн крепления штанги стабилизатора; 28 – кронштейн кузова для крепления рычага подвески; 29 – растяжка рычага подвески; 30 – кронштейн крепления растяжки; 31 – защитный чехол шарового пальца; 32 – подшипник шарового пальца; 33 – шаровой палец; 34 – корпус шарового пальца; 35 – шток стойки подвески; 36 – наружный корпус верхней опоры; 37 – внутренний корпус верхней опоры; 38 – подшипник верхней опоры; 39 – резиновый элемент верхней опоры; 40 – ограничитель хода верхней опоры; 41 – защитный колпак верхней опоры; В — зона для контроля шарнира подвески

Для проверки состояния шарового шарнира подвески снимите колесо и замерьте расстояние между нижним рычагом 22 (см. рис. 4.1) и защитным кожухом 14 в зоне В Если при покачивании подвески это расстояние меняется более чем на 0,8 мм, шаровой шарнир замените. Более точная проверка шарового шарнира описана в главе "Проверка технического состояния".
Для замера зазора в шаровом шарнире на автомобиле пользуйтесь приспособлением 02.7834.9503.
