2.15.2 Система подачи топлива ВАЗ 2115

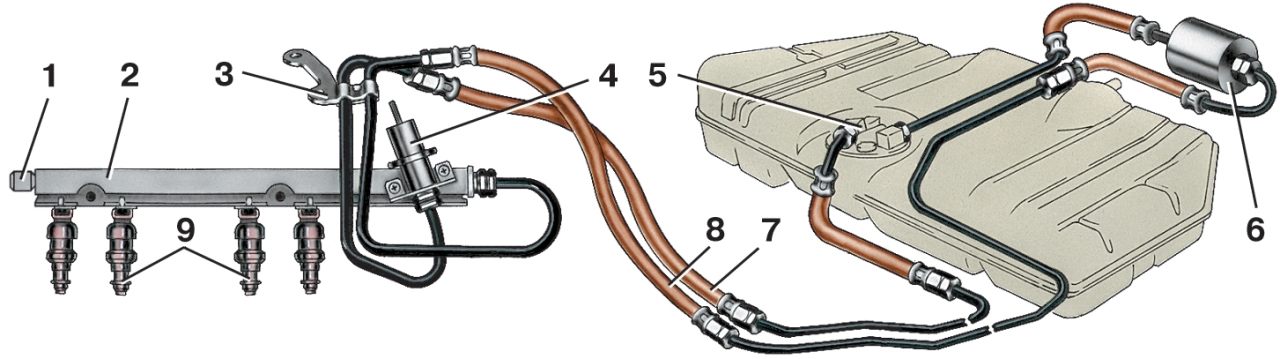

Рис. 2.80. Система подачи топлива с распределенным впрыском: 1 – штуцер для контроля давления топлива; 2 – рампа форсунок; 3 – кронштейн; 4 – регулятор давления топлива; 5 – электробензонасос; 6 – топливный фильтр; 7 – сливной топливопровод; 8 – подающий топливопровод; 9 – форсунки

В состав системы подачи топлива (рис. 2.80) входят: электробензонасос 5, топливный фильтр 6, топливопроводы (подающий 8 и сливной 7), рампа 2 форсунок с топливными форсунками 9, регулятором 4 давления топлива и штуцером 1 контроля давления топлива.
Электробензонасос, установленный в топливном баке, подает топливо через магистральный топливный фильтр и линию подачи топлива на рампу форсунок.
Регулятор давления топлива поддерживает постоянный перепад давления между впускной трубой и нагнетающей магистралью рампы. Давление топлива, подаваемого на форсунки, находится в пределах 300±6 кПа при неработающем двигателе. Избыток топлива сверх потребного форсункам возвращается в топливный бак по отдельной линии слива.
Перед обслуживанием топливной аппаратуры необходимо сбросить давление в системе подачи топлива.
При отсоединении топливопроводов не допускать пролива топлива. Для этого обматать концы трубок ветошью.
