2.14.7 Радиатор и расширительный бачок ВАЗ 2115

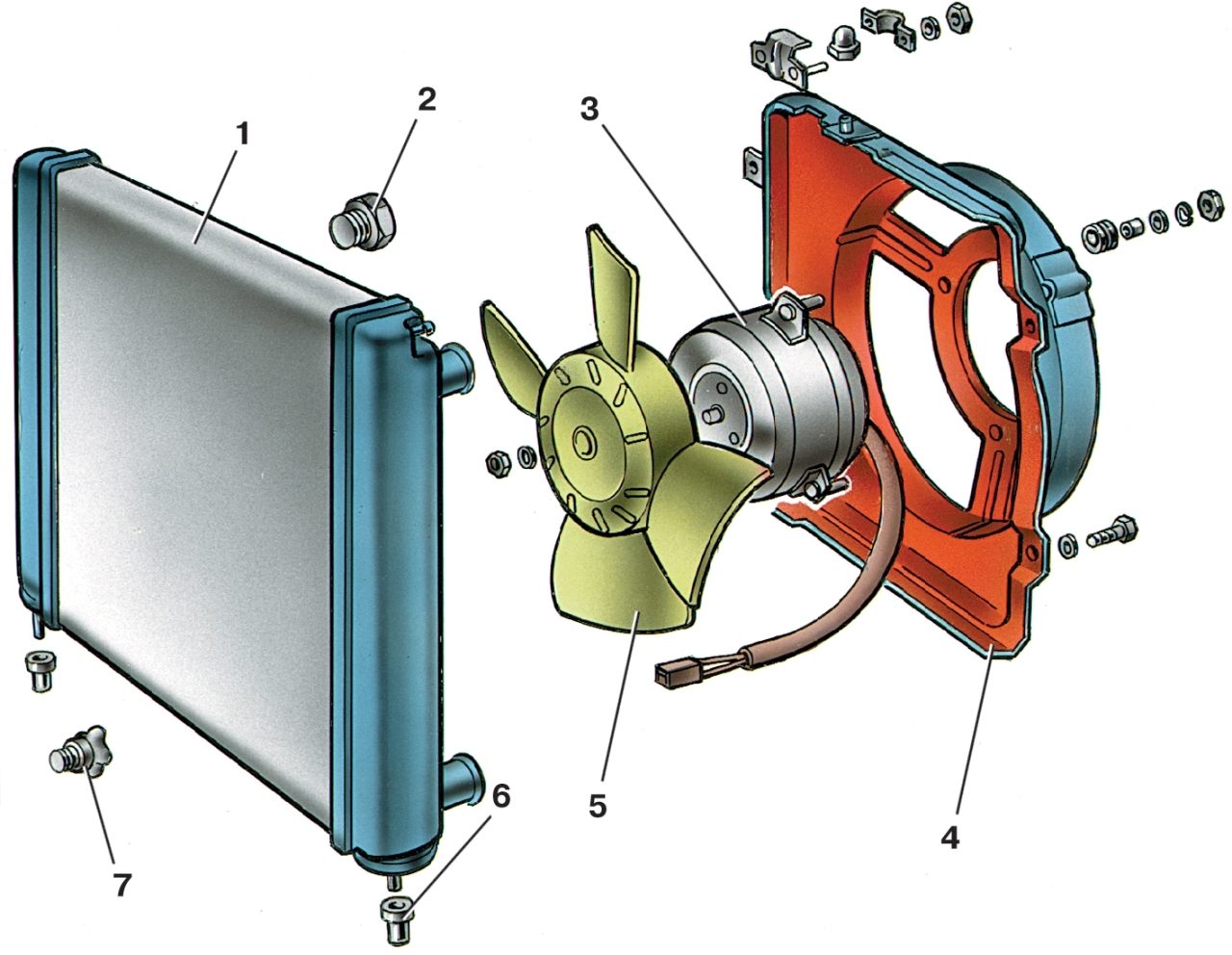

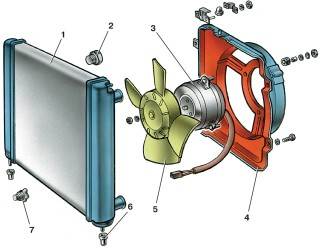

Рис. 2.79. Детали радиатора и электровентилятора: 1– радиатор; 2 – бачок радиатора; 3 – электродвигатель; 4 – кожух; 5 – крыльчатка; 6 – резиновая подушка; 7 – сливная пробка
Снятие и установка их на автомобиль выполняется на холодном двигателе в следующем порядке (рис. 2.79).
Отверните пробку расширительного бачка. Отвернув сливные пробки радиатора и блока цилиндров, слейте охлаждающую жидкость.
Отсоедините электрические провода от электровентилятора. Отсоедините шланги от радиатора 1 и расширительного бачка.
Отверните гайки и болты крепления кожуха 4 и, придерживая радиатор, выньте кожух в сборе с электровентилятором. Выньте радиатор из моторного отсека.
При необходимости отверните гайки крепления, снимите вентилятор и электродвигатель вентилятора.
Снимите ремень крепления и выньте расширительный бачок.
Установку радиатора и расширительного бачка выполняйте в обратном порядке.
Проверка герметичности радиатора. Герметичность радиатора проверяется в ванне с водой. Заглушив патрубки радиатора, подведите к нему воздух под давлением 0,2 МПа (2 кгс/см2) и опустите в ванну с водой не менее чем на 30 с. При этом не должно наблюдаться появления из радиатора пузырьков воздуха.
При повреждениях или негерметичности замените радиатор новым.
