7. Выверните справа и слева винты крепления центральной консоли панели приборов.
|
8. Поддев отверткой…
|
9. …снимите справа и слева сопла обогрева боковых стекол.
|
10. Торцовым ключом «на 10» отверните две гайки верхнего крепления панели приборов слева и справа.
|
11. Поверните три фиксатора и снимите крышку блока предохранителей и реле.
|

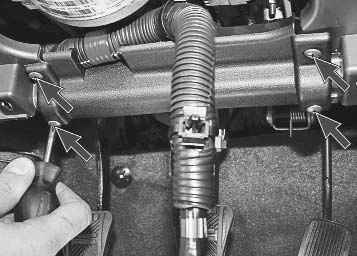

12. Выверните четыре винта крепления усилителя панели приборов…
|
15. …и справа снизу два винта крепления панели приборов.
|
16. Выверните винт крепления панели приборов слева от рулевой колонки…
|
17. …и винт крепления, находящийся справа под панелью приборов.
|
18. Ключом «на 8» выверните болт крепления «массовых» проводов панели приборов к кронштейну кузова.
|
19. Сдвиньте вправо фиксаторы колодок жгута проводов панели приборов…
|
20. …и отсоедините три колодки жгута от колодок, установленных на кронштейне.
|
21. Разъедините колодку жгута проводов выключателя (замка) зажигания.
|
22. Отсоедините колодки жгута проводов от электроусилителя рулевого управления.
|
23. Ключом «на 10» отверните гайку крепления «массового» провода жгута панели приборов от кронштейна электронных блоков.
|
24. Сдвиньте фиксатор колодки…
|
25. …и отсоедините жгут панели приборов от жгута системы зажигания.
|
26. Отсоедините колодку жгута панели приборов от блока управления электропакетом.
|
27. Сдвиньте фиксатор…
|
28. …и отсоедините колодку жгута панели приборов от блока управления подушкой безопасности.
|
Примечание
Поскольку панель приборов довольно громоздкая и тяжелая, эту операцию следует выполнять с помощником.
|
