Приора (ВАЗ-2170). Снятие и установка облицовок тоннеля пола



Приора (ВАЗ-2170). Снятие и установка облицовок тоннеля пола

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
11.15.5 Снятие и установка облицовок тоннеля пола ВАЗ 2170
11.15.5 Снятие и установка облицовок тоннеля пола ВАЗ 2170
2. Выверните винты крепления левого и правого экрана…
3. …и снимите экраны.
11.15.5 Снятие и установка облицовок тоннеля пола ВАЗ 2170
11.15.5 Снятие и установка облицовок тоннеля пола ВАЗ 2170
4. Выверните два винта крепления верхней облицовки в передней части (слева и справа).
5. Подденьте отверткой…
11.15.5 Снятие и установка облицовок тоннеля пола ВАЗ 2170
11.15.5 Снятие и установка облицовок тоннеля пола ВАЗ 2170
6. …и снимите заглушку.
7. Снимите заглушку в центре выемки под стакан…
11.15.5 Снятие и установка облицовок тоннеля пола ВАЗ 2170
11.15.5 Снятие и установка облицовок тоннеля пола ВАЗ 2170
8. …и выверните винт крепления верхней облицовки.

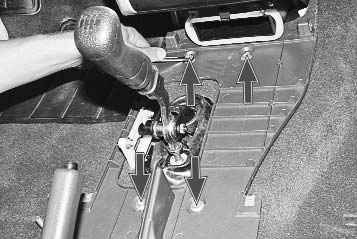

9. Выверните четыре винта крепления верхней облицовки к полу.
10. Снимите ящик и контейнер облицовки.
11.15.5 Снятие и установка облицовок тоннеля пола ВАЗ 2170
11.15.5 Снятие и установка облицовок тоннеля пола ВАЗ 2170
11. Выверните четыре винта крепления верхней облицовки к кронштейну.
12. Подденьте отверткой…
11.15.5 Снятие и установка облицовок тоннеля пола ВАЗ 2170
11.15.5 Снятие и установка облицовок тоннеля пола ВАЗ 2170
13. …и снимите заднюю пепельницу.
14. Выверните два винта крепления корпуса задней пепельницы.
11.15.5 Снятие и установка облицовок тоннеля пола ВАЗ 2170
11.15.5 Снятие и установка облицовок тоннеля пола ВАЗ 2170
15. Выверните два винта крепления верхней облицовки тоннеля пола к панели приборов.
16. Снимите с верхней облицовки чехол рычага переключения передач.
11.15.5 Снятие и установка облицовок тоннеля пола ВАЗ 2170
11.15.5 Снятие и установка облицовок тоннеля пола ВАЗ 2170
17. Выверните чехол наизнанку и размотайте липкую ленту крепления чехла к рычагу переключения передач.
18. Снимите чехол с рычага переключения передач.
19. Отсоедините колодки жгута проводов от кнопки открывания замка багажника и от прикуривателя…
11.15.5 Снятие и установка облицовок тоннеля пола ВАЗ 2170
11.15.5 Снятие и установка облицовок тоннеля пола ВАЗ 2170
20. …и снимите верхнюю облицовку тоннеля пола.
21. Отверните четыре гайки крепления нижней облицовки к полу…
11.15.5 Снятие и установка облицовок тоннеля пола ВАЗ 2170
11.15.5 Снятие и установка облицовок тоннеля пола ВАЗ 2170
22. …и два винта (слева и справа) крепления облицовки к кронштейну.
23. Подденьте отверткой…
11.15.5 Снятие и установка облицовок тоннеля пола ВАЗ 2170
11.15.5 Снятие и установка облицовок тоннеля пола ВАЗ 2170
24. …и снимите с нижней облицовки держатель жгута проводов.
25. Снимите нижнюю облицовку тоннеля пола.
26. Установите снятые детали в порядке, обратном снятию.
