Приора (ВАЗ-2170). Замена задних ремней безопасности



Приора (ВАЗ-2170). Замена задних ремней безопасности

Задний боковой ремень безопасности снимите в следующем порядке.
1. Снимите подушку заднего сиденья (см. «Снятие и установка заднего сиденья»).
11.13.3 Замена задних ремней безопасности ВАЗ 2170
11.13.3 Замена задних ремней безопасности ВАЗ 2170

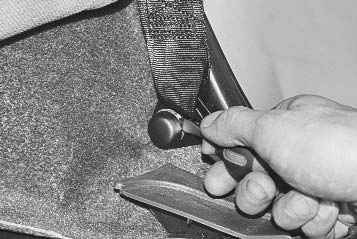

2. Подденьте отверткой…

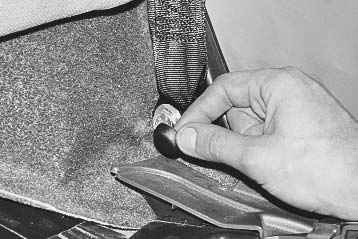

3. …и снимите заглушку с болта нижнего крепления ремня.
11.13.3 Замена задних ремней безопасности ВАЗ 2170
11.13.3 Замена задних ремней безопасности ВАЗ 2170

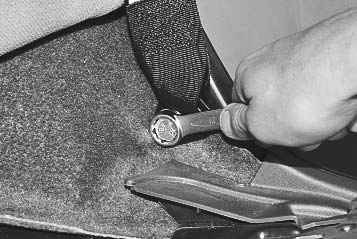

4. Выверните болт нижнего крепления ремня безопасности.
5. Подденьте отверткой…
11.13.3 Замена задних ремней безопасности ВАЗ 2170
11.13.3 Замена задних ремней безопасности ВАЗ 2170
6. …и снимите декоративную облицовку петли верхнего крепления.
7. Выверните болт крепления петли и снимите петлю вместе с болтом и дистанционными шайбами.
11.13.3 Замена задних ремней безопасности ВАЗ 2170
11.13.3 Замена задних ремней безопасности ВАЗ 2170
8. Выверните болт крепления катушки ремня.

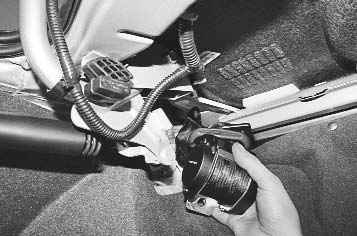

9. Подденьте направляющую ремня.
11.13.3 Замена задних ремней безопасности ВАЗ 2170
11.13.3 Замена задних ремней безопасности ВАЗ 2170
10. Пропустите ремень с направляющей и верхней петлей через отверстие облицовки задней стойки кузова…
11. …и снимите задний боковой ремень безопасности.

Примечание

Так выглядит задний боковой ремень безопасности.

Замки задних ремней и задний средний ремень безопасности снимайте в следующем порядке.
12. Снимите спинку заднего сиденья (см. «Снятие и установка заднего сиденья»).
11.13.3 Замена задних ремней безопасности ВАЗ 2170
11.13.3 Замена задних ремней безопасности ВАЗ 2170
13. Выверните болты крепления…
14. …и снимите замки задних ремней и задний средний ремень безопасности.
15. Установите ремни безопасности в порядке, обратном снятию.
