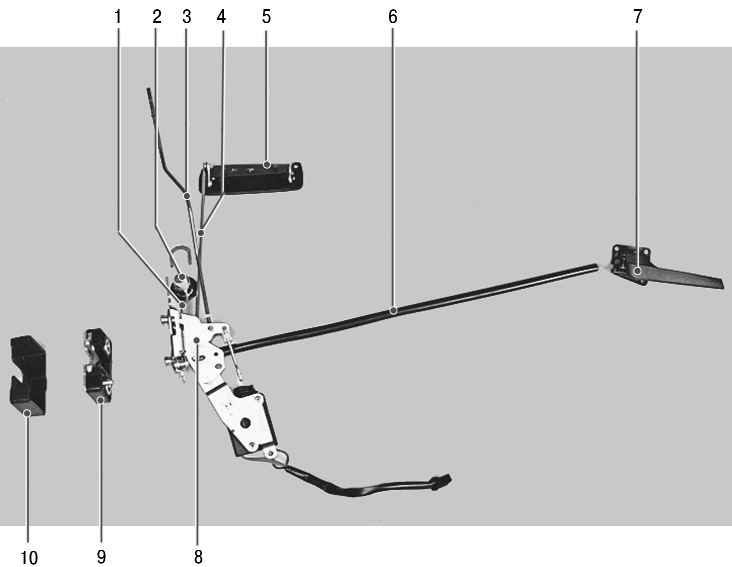

Рис. 11.2. Замок, тяги привода и ручки передней двери: 1 – тяга выключателя замка; 2 – выключатель замка; 3 – тяга кнопки блокировки; 4 – тяга наружной ручки; 5 – наружная ручка; 6 – тяга внутренней ручки; 7 – внутренняя ручка; 8 – внутренний замок; 9 – наружный замок; 10 – накладка наружного замка
Замок, тяги его привода и ручки передней двери показаны на рис. 11.2.
Вам потребуются отвертки с плоским и крестообразным лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите обивку передней двери (см. «Снятие и установка обивки передней двери»).
 |
 |
|
3. Сожмите фиксатор колодки…
|
4. …и разъедините колодку жгута проводов моторедуктора блокировки замка двери.
|
 |
 |
|
5. Выверните три винта крепления внутренней ручки двери.
|
6. Подденьте отверткой и отсоедините тягу наружной ручки двери от замка.
|
 |
 |
|
7. Подденьте отверткой и отсоедините тягу от выключателя замка.
|
8. Снимите накладку наружного замка.
|
|
|
|
|
9. Отверткой с крестообразным лезвием выверните два винта крепления наружного замка…
|
10. …и снимите наружный замок.
|
|
|
 |
|
11. Выверните винт крепления внутреннего замка.
|
12. Снимите внутренний замок вместе с внутренней ручкой двери и тягами.
|
 |
 |
|
13. Снимите с тяги блокировки замка пластмассовый держатель и отсоедините ее от рычага.
|
14. Снимите стопорную скобу и отсоедините тягу внутренней ручки от рычага.
|
|
|
|
|
15. Длину тяг регулируют отворачиванием или заворачиванием пластмассовых наконечников. При замене наконечника тяги отверните его с тяги, подсчитав количество оборотов. Заверните новый наконечник на такое же количество оборотов, это позволит сохранить необходимую длину тяги.
|
16. Снимите стопорную скобу выключателя замка.
|
17. Выньте выключатель замка из двери.
18. Установите замок в порядке, обратном снятию, предварительно смазав все трущиеся детали консистентной смазкой.
