Приора (ВАЗ-2170). Снятие и установка вакуумного усилителя тормозов

1. Снимите накладки рамы ветрового стекла (см. «Снятие и установка накладок рамы ветрового стекла»).

2. Снимите шумоизоляционную обивку моторного отсека (см. «Снятие и установка шумоизоляционной обивки моторного отсека»).

3. Ключом «на 13» отверните две гайки крепления главного тормозного цилиндра к вакуумному усилителю.

4. Не перегибая и не перекручивая тормозные трубки, аккуратно отведите главный тормозной цилиндр в сторону.

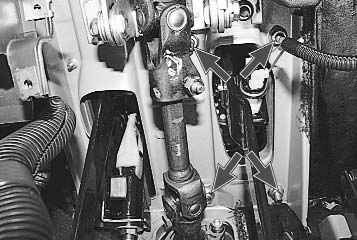

5. Отсоедините от вакуумного усилителя вакуумный шланг вместе с клапаном.	6. Под панелью приборов ключом «на 13» отверните четыре гайки крепления кронштейна педали тормоза.

7. Снимите кронштейн с педалью и вакуумным усилителем (в подкапотном пространстве).


8. Поддев отверткой, снимите стопорную пластину пальца и, вытолкнув палец, отсоедините толкатель вакуумного усилителя от педали.	9. Ключом «на 13» отверните две гайки крепления усилителя к кронштейну педали и, поддев отверткой, снимите усилитель с кронштейна.

Примечание

Так выглядит снятый с автомобиля вакуумный усилитель тормозов. Для его замены приобретайте деталь с такой же маркировкой.

10. Установите вакуумный усилитель в обратном порядке, нанесите герметик на поверхность соприкосновения вакуумного усилителя с кронштейном педали.
