Приора (ВАЗ-2170). Снятие и установка наружного наконечника рулевой тяги и замена защитного чехла шарового шарнира

Предупреждение Обязательно замените порванный защитный чехол шарового шарнира, иначе попавшие в шарнир грязь и вода быстро выведут его из строя. Заменить чехол можно и без снятия наконечника с тяги.

Погнутые внутренние наконечники рулевых тяг подлежат обязательной замене.

Вам потребуются: пассатижи с узкими губками, ключ «на 13», «на 19», «на 22», съемник шаровых шарниров, отвертка с плоским лезвием.

1. Снимите соответствующее переднее колесо.

2. Очистите гайку крепления рулевой тяги к поворотному рычагу и нанесите на резьбовое соединение жидкость типа WD-40, чтобы легче было отвернуть гайку.

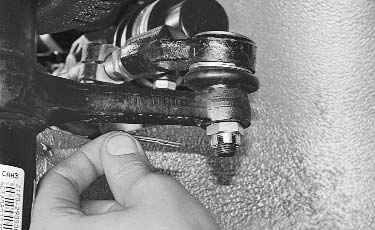

3. Ослабьте затяжку болтов крепления наружного и внутреннего наконечников рулевой тяги.	4. Сведите концы шплинта плотно друг к другу…

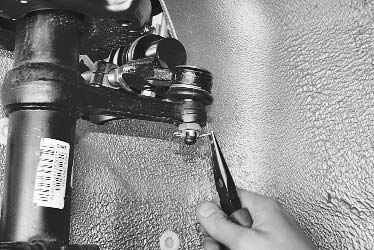

5. …и выньте шплинт. Если не удается извлечь шплинт руками, воспользуйтесь пассатижами.	6. Ослабьте затяжку гайки…

7. …и выпрессуйте палец шарового шарнира с помощью съемника.	8. Отверните гайку крепления рулевой тяги и выведите тягу из отверстия.

9. Придерживая ключом регулировочную тягу…	10. …отверните наконечник от тяги, подсчитав количество оборотов. При установке наконечника это поможет приблизительно сохранить схождение колес.

11. Если требуется заменить регулировочную тягу рулевой трапеции, отверните ее, также сосчитав количество оборотов при отворачивании.

12. Установите наконечник в порядке, обратном снятию. Перед затяжкой болта крепления наконечника и запрессовкой шарнира наружного наконечника тяги убедитесь, что поверхность шарнира параллельна опорной поверхности поворотного рычага. При необходимости выставьте шарнир.

13. Затяните гайку пальца шарового шарнира требуемым моментом и доведите ее до совпадения ближайшей прорези гайки под шплинт. После установки наконечника проверьте и при необходимости отрегулируйте углы установки колес.

14. Для того чтобы заменить защитный чехол шарового шарнира, отсоедините тягу от поворотного рычага (см. п. 8).

15. Снимите уплотнительное кольцо защитного чехла, аккуратно поддев его узким, тупым предметом.	16. Аккуратно, чтобы не повредить защитный чехол, подденьте отверткой…

17. …и снимите пружинное кольцо.	18. Снимите защитный чехол.

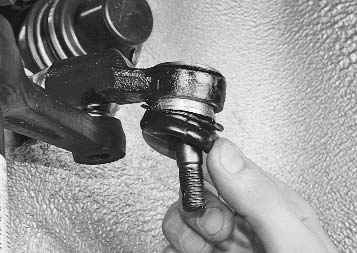

19. Удалите грязный верхний слой смазки (если заметно, что грязь попала внутрь шарнира, то такой шарнир придется заменить) и нанесите новую консистентную смазку. Заложите в новый чехол наполовину его объема консистентную смазку и установите его на шарнир, надев кромку чехла на посадочное место на корпусе шарнира до упора.

20. Установите пружинное и уплотнительное кольца.

21. Проверьте правильность установки колец и плотность прилегания кромок чехла.
