Приора (ВАЗ-2170). Замена вилки выключения сцепления



Приора (ВАЗ-2170). Замена вилки выключения сцепления

1. Снимите подшипник выключения сцепления (см. «Замена подшипника выключения сцепления»).
6.1.6 Замена вилки выключения сцепления ВАЗ 2170
6.1.6 Замена вилки выключения сцепления ВАЗ 2170

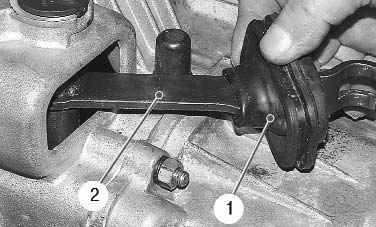

2. Осторожно поддев отверткой резиновый защитный чехол 1, снимите его с рычага вилки 2 выключения сцепления. Порванный или потерявший упругость защитный чехол замените.

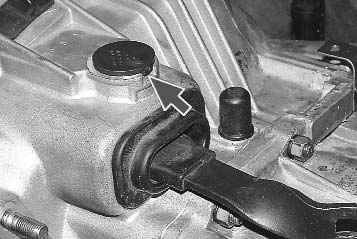

3. Сжав пассатижами лепестки фиксатора с внутренней стороны картера сцепления и поддев отверткой снаружи, выньте пластмассовую втулку оси вилки. Замените пластмассовую втулку оси вилки, если она сильно изношена или повреждены лепестки фиксатора.
6.1.6 Замена вилки выключения сцепления ВАЗ 2170
6.1.6 Замена вилки выключения сцепления ВАЗ 2170

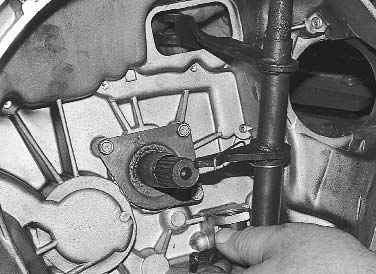

4. Приподняв вилку, выведите ее ось из втулки, запрессованной в картер сцепления, и снимите вилку, выведя ось, а затем рычаг из отверстий в картере сцепления.
5. Снимите с вилки пружинный фиксатор, сжав его концы. Замените сломанный или потерявший упругость пружинный фиксатор.
6.1.6 Замена вилки выключения сцепления ВАЗ 2170
6.1.6 Замена вилки выключения сцепления ВАЗ 2170
6. Замените вилку выключения сцепления, если погнулся либо треснул рычаг 1 вилки или сильно изношены лапки 2 вилки в местах контакта с муфтой подшипника.

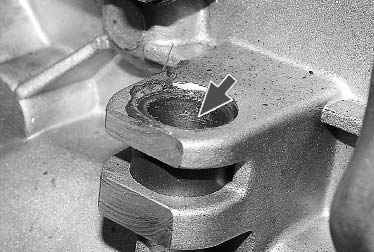

7. Изношенную металлическую втулку выпрессуйте, затем запрессуйте новую до упора.
8. Перед установкой вилки смажьте металлическую и пластмассовую втулки консистентной смазкой.
6.1.6 Замена вилки выключения сцепления ВАЗ 2170
9. Установите вилку выключения сцепления в порядке, обратном снятию. Обратите внимание на то, чтобы выступ на пластмассовой втулке попал в паз на картере сцепления, а ее лепестки надежно зафиксировали втулку в картере от выпадания.
